光電接触圧力計のモデル、構造、材料のコアガイド

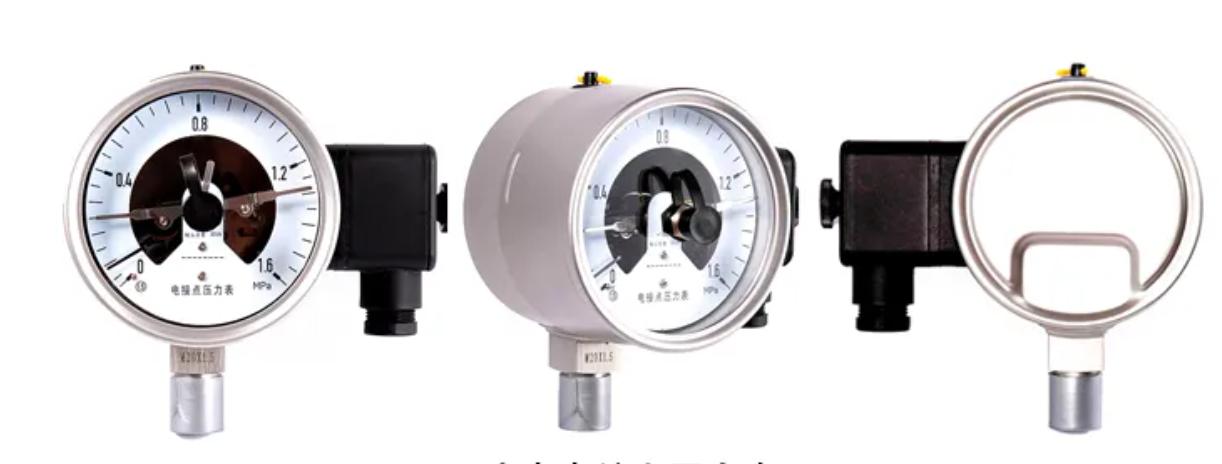

光電接触圧力計

光電接触 圧力計 圧力測定、ディスプレイ、自動制御を統合するインテリジェントな機器です。非接触光電センシングテクノロジーを介して圧力値を検出し、圧力がプリセットの上限または下限に達するとスイッチ信号を出力し、それにより外部機器（ウォーターポンプ、モーター、アラームなど）の開始または停止を制御できます。

直感的なポインターダイヤルを備えた非常に「スマート」および「安全な」圧力スイッチと考えることができます。
産業用自動化制御では、圧力監視とアラームの精度が生産の安全性と効率に直接影響します。光電接触圧力計は、測定機能と制御機能の両方を備えた重要な機器として、そのモデル選択、構造設計、および材料特性を選択プロセスのコアとしばしば形成します。今日は、これらの3つのコアディメンションを分解し、選択の重要なポイントをすばやく把握するのに役立ちます。

1、光電接触圧力計の共通モデル
・YXCシリーズ： 一般的な産業環境に適した基本型光電接触圧力計。
・YXGシリーズ： 高精度タイプ、最大0.5グレードの測定精度。
・YXKシリーズ： 爆発的なタイプ、可燃性および爆発的な環境に適しています。
・YXWシリーズ： 衛生タイプ。食品および製薬産業向けに特別に設計されています。
・YXFシリーズ： 腐食性の耐性タイプ、高度に腐食性の培地に適しています。

2、構造：3つのコアコンポーネントが機器の性能を決定します
光電接触圧力計の構造は、「正確な測定信頼できるアラーム」を中心に設計されており、主に3つの主要なモジュールで構成されています。各コンポーネントには、責任の明確な分割があります。

・測定メカニズム： コアコンポーネントはBourdonチューブです。測定された培地がチューブに入ると、チューブ本体が圧力により変形を受け、この変形はコネクティングロッドを介してポインターを回転させ、それにより圧力値の機械的表示を実現します。

・光電気変換メカニズム： シェーディングプレート、光源、光電センサーで構成されています。ポインター（またはポインターにリンクされたシェーディングプレート）がプリセットの上限または下限位置に回転すると、シェーディングプレートが光源をブロックまたは伝導し、光電気センサーをトリガーしてスイッチ信号を送信し、それによって圧力アラームまたはコントロールを実現します。

・シェルとジャンクションボックス： シェルは内部コンポーネントを保護し、ジャンクションボックスは制御回路を接続するために使用されます。一部のモデルには、さまざまな環境に適した熱散逸穴またはシーリング構造が含まれる場合があります。

3、材料：労働条件への適応が重要です
材料の選択は、測定する培地（腐食性液体、高温ガスなど）および環境（湿度、ほこりなど）に基づいている必要があります。コアコンポーネント材料は次のとおりです。

・Bourdonチューブ：

一般的なメディア（水、空気）： 銅合金（H62真鍮）、低コストと良好なタフネス。

腐食性媒体（酸およびアルカリ溶液）： 強い腐食抵抗を伴う316Lステンレス鋼。

高温培地（> 150℃）： ハステロイ合金、高温とクリープに耐性があります。

・場合：

通常の環境：ABSエンジニアリングプラスチック、軽量、絶縁。

過酷な環境（屋外、化学ゾーン）：304ステンレス鋼、錆びない、衝撃耐性。

・繋がり：

スプリングチューブの設計と一致して、培地内の異なる金属によって引き起こされる腐食を防ぐために、304ステンレス鋼と真鍮が一般的に使用されます。

・シーリング部品：

ニトリルゴム：油や水に耐性があり、温度範囲は-40〜120度の摂氏です。

フッ素ゴム：摂氏温度範囲の強力な腐食性および高温媒体に適しています。

まとめ：
適切な光電接触圧力計を選択するために、キーは「要件を決定するためにモデルを理解し、構造とパフォーマンスを把握し、特定のアプリケーション条件に適した材料を選択する」ことにあります。

また、機器のインストール、キャリブレーション、および実用的な操作技術も共有します。これ以上の提案や質問がある場合は、いつでもお気軽にお問い合わせください！」
