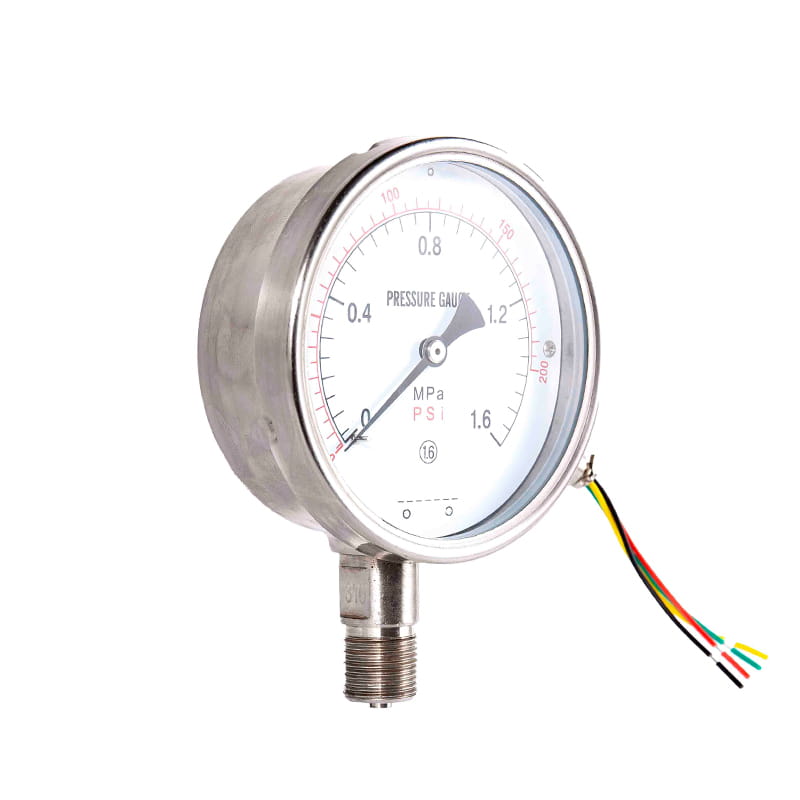

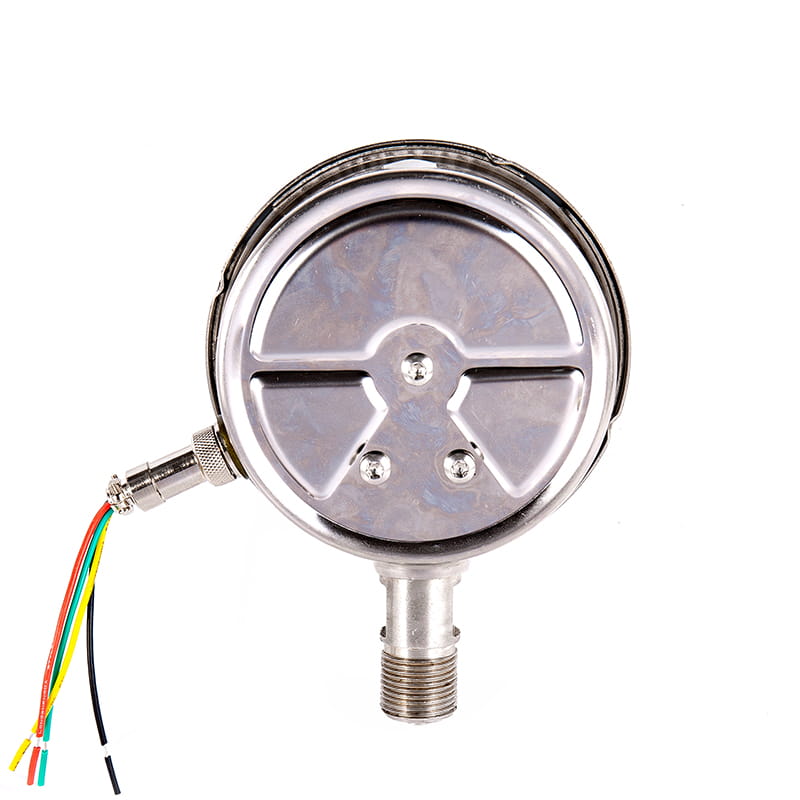

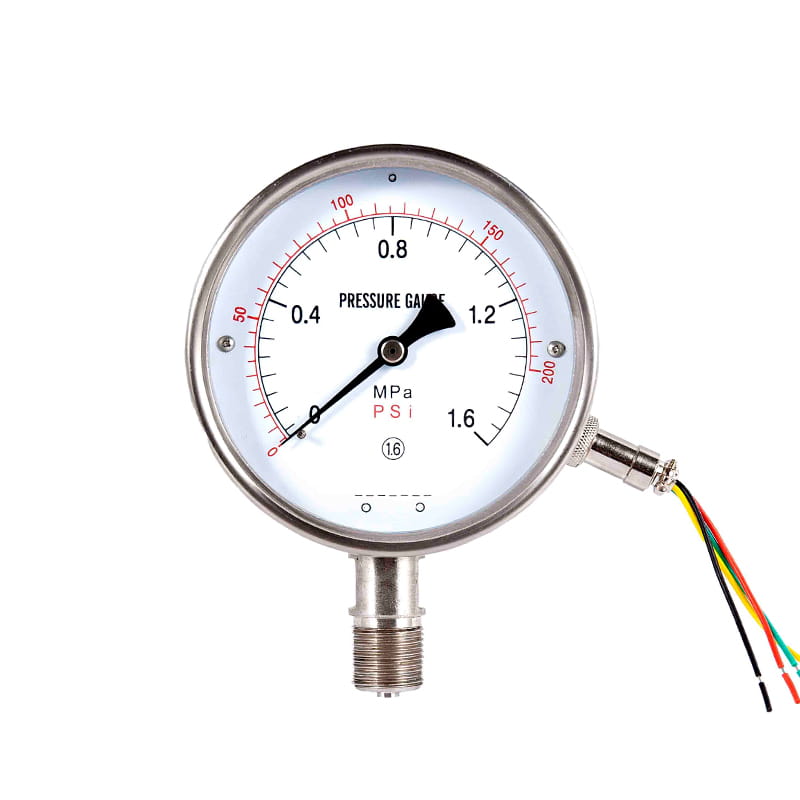

◆ モデル：YTZ100、YTZ-150
◆アプリケーション：このタイプの機器は、爆発の危険、結晶化、固化せず、銅および銅合金に腐食効果のない液体、ガス、または蒸気の圧力を測定するのに適しています。
ステンレス鋼で作られているため、腐食性が弱いが爆発的ではない、結晶化または固化していない液体、ガス、または蒸気の圧力を測定するために使用できます。
◆ 衝撃防止型圧力計を作る必要がある場合は、グリセリンまたはシリコンオイルで満たすことができます。
◆技術的なパラメーター：
| モデル | YTZ100 | YTZ150 | |||
| 公称直径 | f 100 | f 150 | |||
| 静かな 偽装 タイプ スタイル | ⅰ | * | * | ||
| ⅱ | * | * | |||
| ⅳ | * | * | |||
| ⅵ | * | * | |||
| スレッドのフィッティング | M20 × 1.5 | ||||
| 精度クラス | 1.6 | ||||
| 測定範囲 （ MPA ） | 真実 空間： -0.1 〜 0 圧力真空： -0.1 〜 0.06 -0.1 〜 0.15 -0.1 〜 0.3 -0.1 〜 0.5 -0.1 〜 0.9 -0.1 〜 1.5 -0.1 〜 2.4 プレッシャー： 0 〜0.1 0 〜 0.16 0 〜 0.25 0 〜 0.4 0 〜 0.6 0 〜 1 0 〜 1.6 0 〜 2.5 0 〜 4 0 〜 6 0 〜 10 0 〜 16 0 〜 25 0 〜 40 0 〜 60 0 〜 100 0 〜 160 0 〜 250 | ||||
| 使用の環境条件 | 温度： -25 °C〜 55 °C;相対湿度： 5 ％〜 85 ％ | ||||
| 電気パラメーター | ★動作電圧：端子と②≤6vDCの間 （開始抵抗値の測定と完全な抵抗値は 1 そして 2 ターミナル） | ||||
| 配線 | 1 | 2 | 3 | ||
| 抵抗開始 | 抵抗は終了します | ブラシエンド | |||
| 振動抵抗定格 | V ・ h ・ | ||||
| 侵入保護 | IP54 | ||||
| 標準を実施します | JB/T 10203 | ||||
| 注：ジョイントスレッドは、ユーザーの要件に応じてパイプスレッドまたはテーパーパイプスレッドにすることができます（選択ガイドを参照）。 | |||||

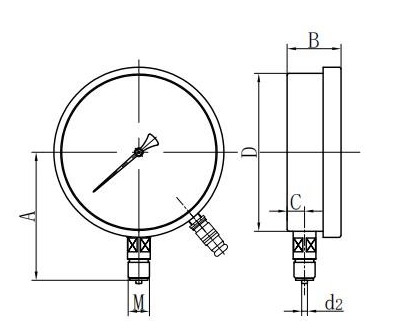

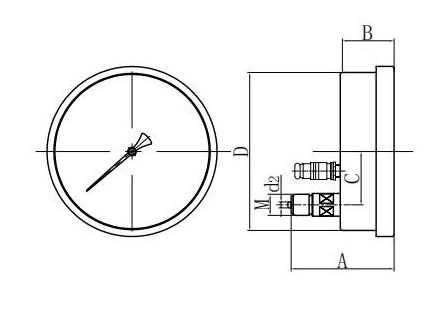

| ラジアルダイレクト（I.） | 軸 エキセントリックダイレクト（ii。） |

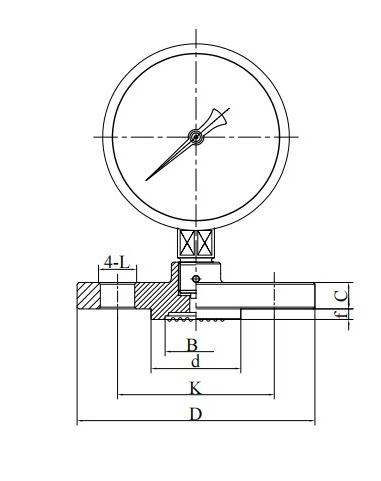

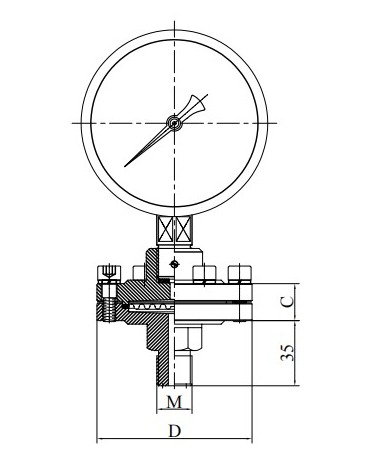

| 軸方向のエキセントリックフラッシュマウント（iv。） | ラジアルコンベックスマウント（vi。） |
| モデル | 寸法（ mm ）） | |||||||
| a | b | c | t | D0 | D1 | D2 | m | |
| YTZ100 －ⅰ | 88 | 43 | 16 | f 98 | / | / | f 6 | M20 × 1.5 |
| YTZ100 －ⅱ | 83 | 44 | 30 | f 100 | / | / | f 6 | M20 × 1.5 |
| YTZ100 －ⅳ | 68 | 44 | 30 | f 100 | f 6 | f 118 | f 6 | M20 × 1.5 |
| YTZ100 －ⅵ | 89 | 44 | 17 | f 100 | f 6 | f 118 | f 6 | M20 × 1.5 |
| YTZ150 －ⅰ | 112 | 47 | 17 | f 150 | / | / | f 6 | M20 × 1.5 |
| YTZ150 －ⅱ | 88 | 49 | 30 | f 150 | / | / | f 6 | M20 × 1.5 |
| YTZ150 －ⅳ | 85 | 49 | 30 | f 150 | f 6 | f 165 | f 6 | M20 × 1.5 |
| YTZ150 －ⅵ | 115 | 49 | 18 | f 150 | f 6 | f 165 | f 6 | M20 × 1.5 |
Wuxi Huihua Special Instrumentation Co.、Ltd。 was established in December 2001, the registered capital is 5 million yuan, the existing staff of more than 50 small and medium-sized joint-stock enterprises.
同社は、輸入機器のローカリゼーションに代わるさまざまな種類の特別な機器の生産を専門としています。地震圧計、地震電気接触圧力計、ステンレス鋼の圧力計、ダイアフラム腐食耐性ゲージ、海洋圧力計、その他のシリーズとしてのメイン製品として。フィールド機器に基づいて、さまざまな種類の圧力送信機、圧力コントローラー、デジタル圧力計などを開発しました。 30を超えるシリーズと3000の仕様があります。供給製品は、石油、化学物質、紙、冶金、鉱業、化学繊維、電力、食品、環境保護、ゴムとプラスチック、油圧、および他の多くの産業、および2,000を超える国内顧客で広く使用されており、国内の大規模な企業との友好的な関係を確立して、優れたパートナーシップを確立し、ユーザーの大部分を称賛し、コーポレートブランドイメージを獲得しました。
として YTZシリーズ抵抗リモート圧力計 Manufacturers、一貫した品質が生産されるように、製造システム全体に厳格な品質管理プロセスが整っています。
