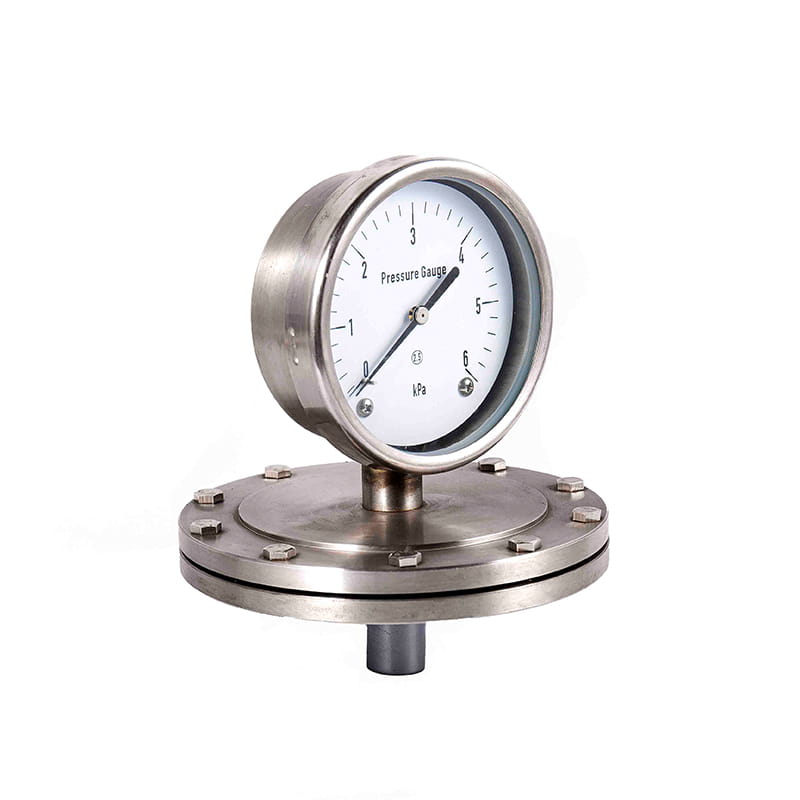

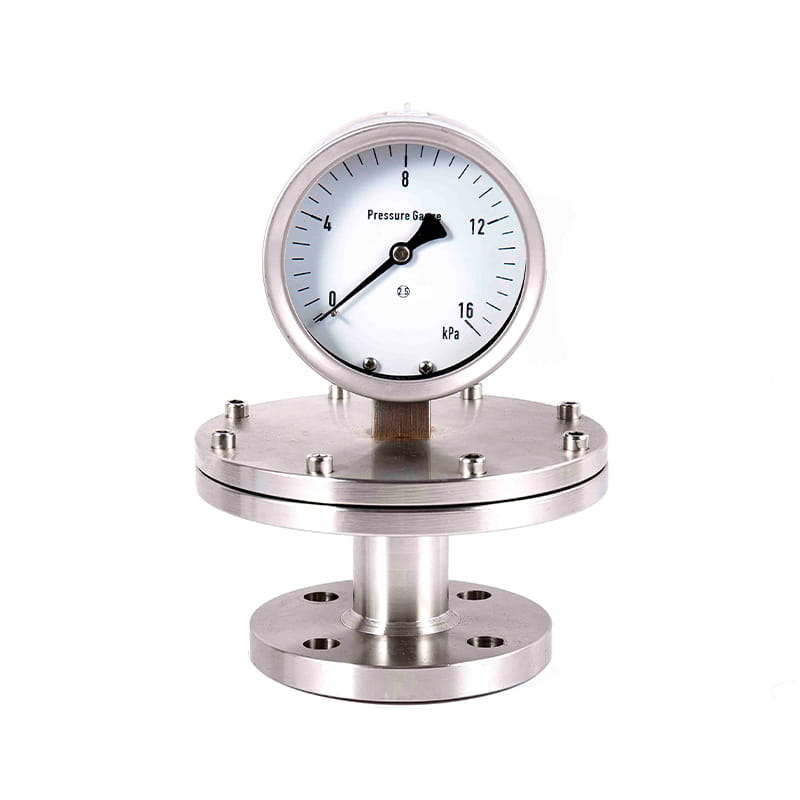

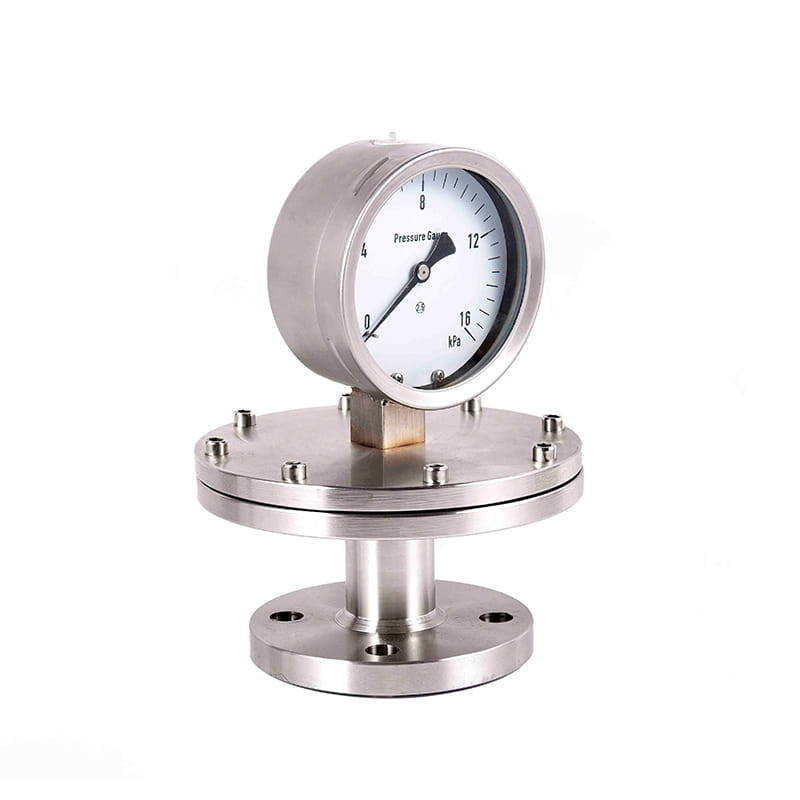

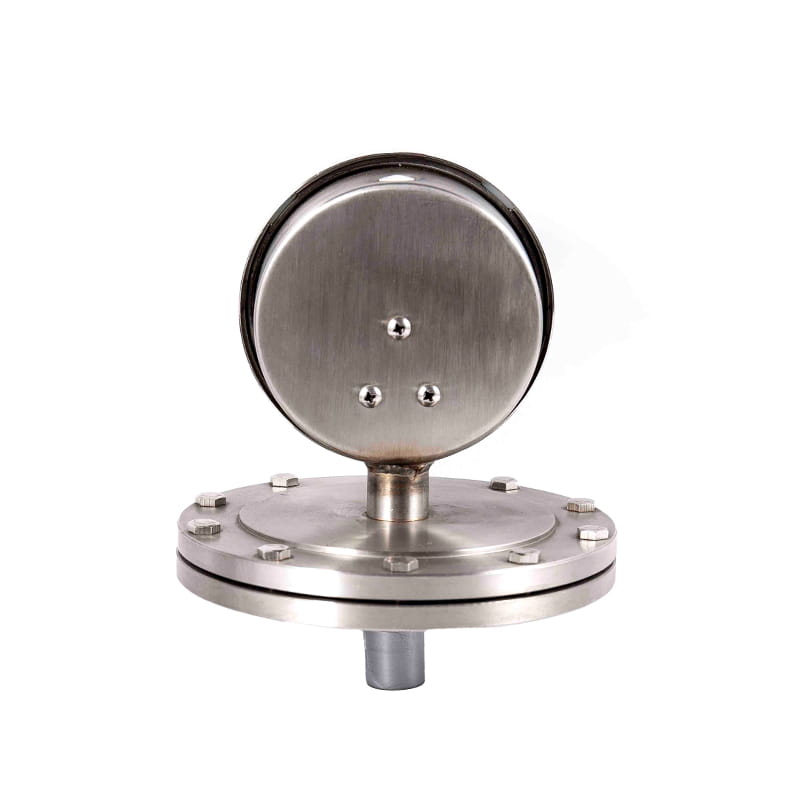

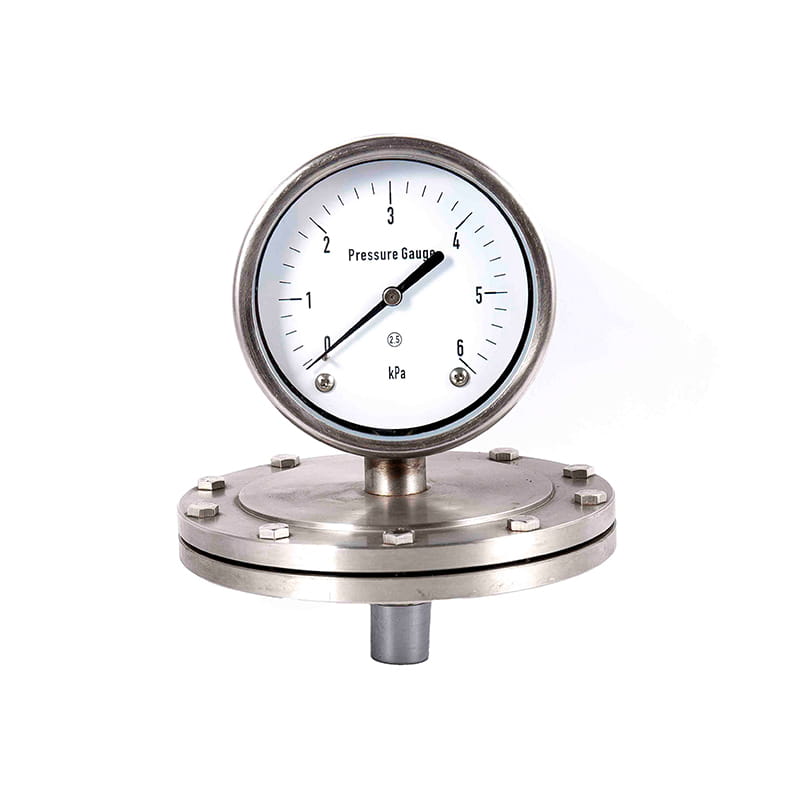

YPシリーズダイアフラム圧力計

モデル

YP100-l 、 YP100-f

YP150-L 、 YP150-f

公称直径

f 100

F 150

精度クラス

2.5

測定範囲

（ KPA ）

負圧： -60 〜 0 -40 〜 0 -25 〜 0 -16 〜 0 -10 〜 0

0 〜 10 -6 〜 0 -4 〜 0 -2.5 〜 0 -1.6 〜 0

ポジティブプレッシャー： 0 〜 1.6 0 〜 2.5 0 〜 4 0 〜 6 0 〜 1

0 〜 1.6 0 〜 2.5

正と負の圧力： -0.8 〜 0.8 -1.2 〜 1.2 -2 〜 2 -3 〜 3

-5 〜 5 -8 〜 8 -12 〜 12 -20 〜 20 -30 〜 30

測定範囲

（ MPA ）

真空： -0.1 〜 0

圧力真空： -0.1 〜 0.06 -0.1 〜 0.15 -0.1 〜 0.3

-0.1 〜 0.5 -0.1 〜 0.9 -0.1 〜 1.5 -0.1 〜 2.4

プレッシャー： 0 〜0.06 0 〜 0.1 0 〜 0.16 0 〜 0.25 0 〜 0.4

0 〜 0.6 0 〜 1 0 〜 1.6 0 〜 2.5

周囲温度を使用します

-40 ℃～ 70 ℃

横隔膜材料

OCR18NI12MO2TI ; SUS316 ; SUS316L

取り付けタイプ

ねじれ（ L ）;フランジ（ F ）、（ F1 ））

振動抵抗定格

v ・ h ・ 2

侵入保護

IP64

標準を実施します

JB/T 5491

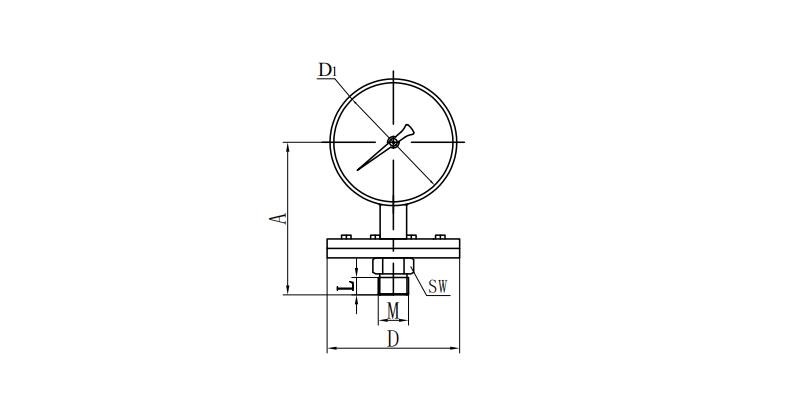

モデル

寸法（ mm ））

a

d

D1

SW

l

m

YP100-L

135

φ 97.5

マイクロプレッシャーφ 165

110

27

20

m20 × 1.5

YP150-L

160

160

27

20

M20 × 1.5

注：ジョイントスレッド（ M ）ユーザーの要件に従ってパイプスレッドまたはテーパーパイプスレッドにすることができます（選択ガイドを参照）。
