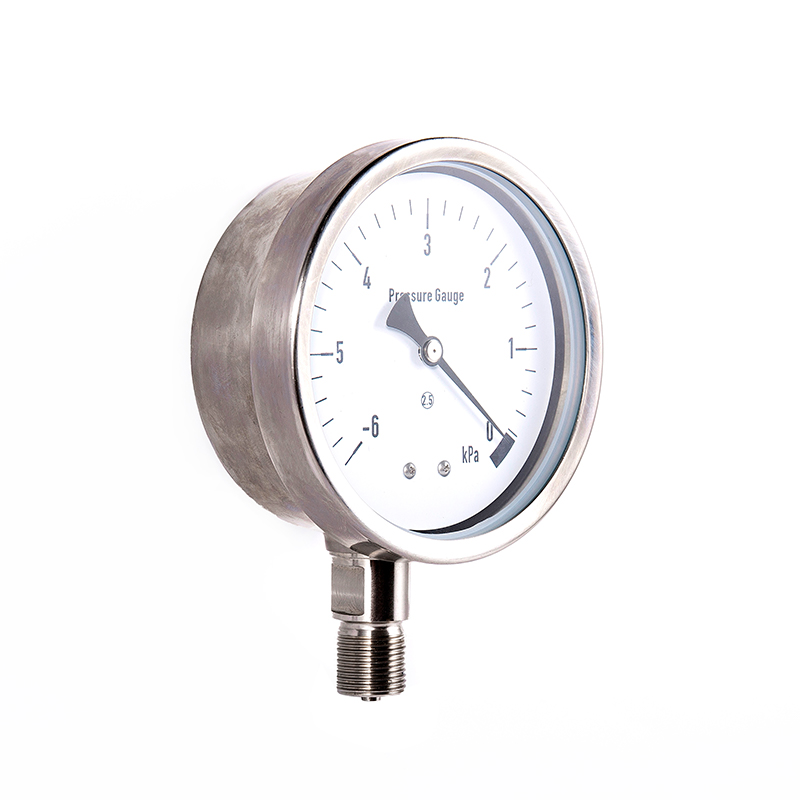

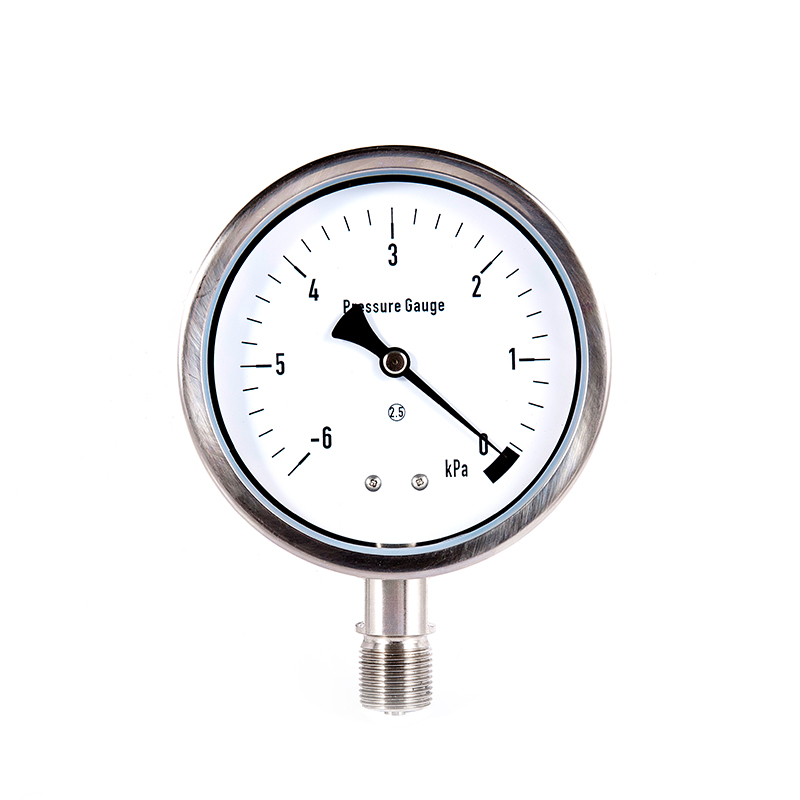

◆モデル：Yeb60 Yeb100 Yeb150
◆使用：この一連の機器は、爆発危険、非結晶化、非凝縮、および一部の腐食性ガスのないガスの低い微小圧力を測定するのに適しています。インストルメントシェルおよび圧力ガイドシステムは1CR18NI9で作られており、膜ボックスは0CR17NI12MO2、316、316L。でできています。
◆技術的なパラメーター：：
| モデル番号 | Yeb60 | Yeb100 | Yeb150 | |
| 公称直径 | φ 60 | φ 100 | φ 150 | |
| 取り付けタイプ | ⅰ | * | * | * |
| | ⅱ | / | * | * |
| | ⅲ | * | / | / |
| | ⅳ | / | * | * |
| | ⅴ | * | / | / |
| コネクタスレッド | M14 × 1.5 | M20 × 1.5 | ||
| 精度クラス | 1.6 ； 2.5 | |||
| 測定範囲 （ KPA ） | -40 〜 0 -25 〜 0 -16 〜 0 -10 〜 0 -6 〜 0 -4 〜 0 0 〜 4 0 〜 6 0 〜 10 0 〜 16 0 〜 25 0 〜 40 -2 〜 2 -3 〜 3 -5 〜 5 -8 〜 8 -12 〜 12 -20 〜 20 | |||
| 使用の環境条件 | 温度 ： -25 ℃～ 55 ℃； 相対湿度 ：≤ 80 ％ | |||
| 振動定格 | v ・ h ・ 2 | |||
| 膜ボックス材料 | 0CR17NI12MO2 、 SUS316 、 SUS316L | |||
| ハウジング、コネクタ材料 | 1cr18ni9 、 SUS304 | |||
| 保護クラス | IP65 | |||
| 実装基準 | JB/T 9274 | |||
| 注：1。ジョイントスレッドは、ユーザーの要件に従ってカスタマイズできます。 | ||||
◆外部寸法：

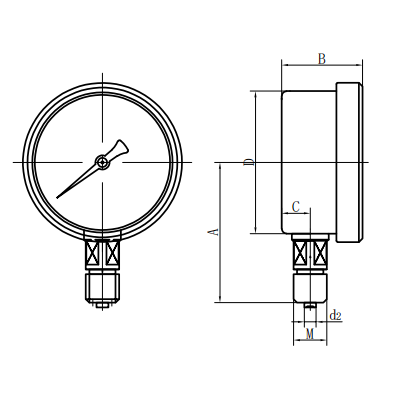

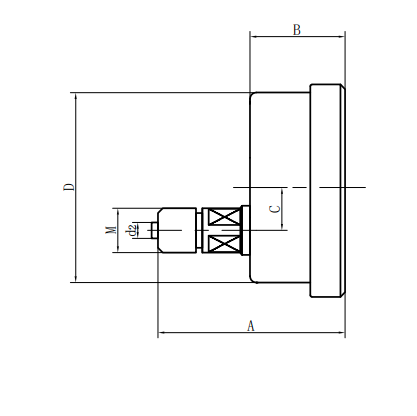

| ラジアルダイレクトタイプ（ⅰ） | 軸方向のエキセントリックダイレクトタイプ（ⅱ） |

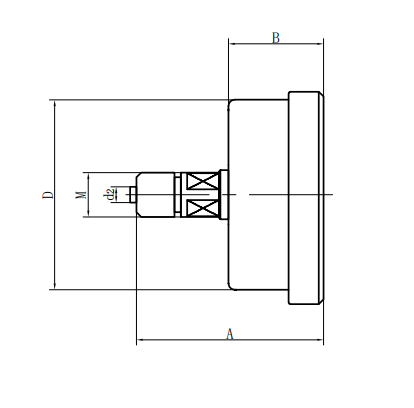

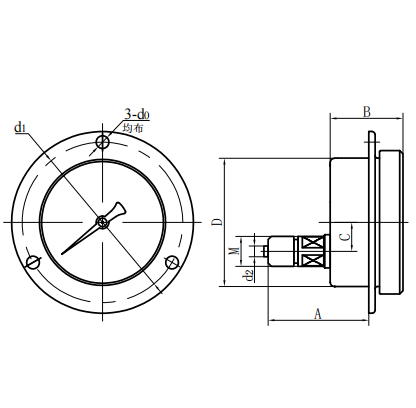

| 軸同心の直接型（iii） | 軸方向のエキセントリックインサートタイプ（IV） |

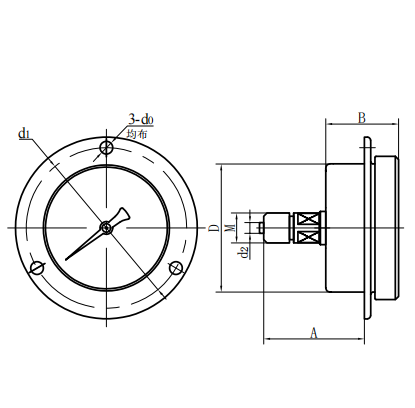

| 軸同心挿入型（v） | ラジアルコンベックスタイプ（VI） |
| モデル番号 | 全体的な寸法 （ mm ） | ||||||
| a | b | c | d | e | D2 | m | |
| Yeb60 －ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| Yeb60 －ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| Yeb100 －ⅰ | 93 | 50 | 16.5 | φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Yeb100 －ⅲ | 85 | 50 | / | φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Yeb150 －ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Yeb150 －ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
