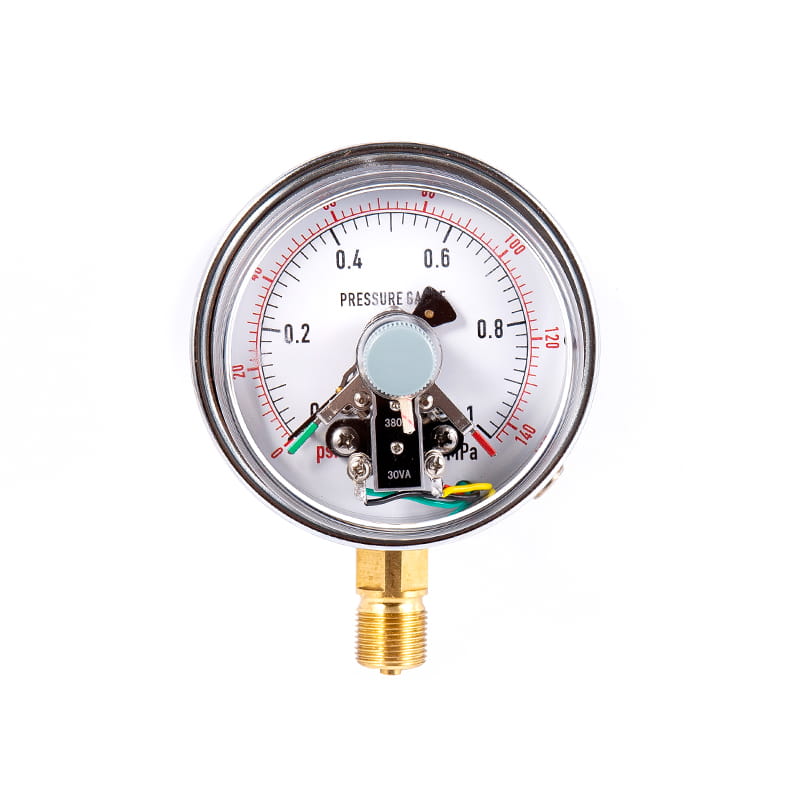

◆モデル： YXCH100 YXCH150
◆アプリケーション：このタイプの機器は、爆発の危険、結晶化、固化せず、銅および銅合金に腐食効果のない液体、ガス、または蒸気の圧力を測定するのに適しています。適切な回路システムが装備されている場合、測定および制御する圧力システムにアラームまたは自動制御を送信できます。
◆ 衝撃防止型圧力計を作る必要がある場合は、グリセリンまたはシリコンオイルで満たすことができます。
◆技術的なパラメーター：
| モデル | YXCh100 | YXCH150 | |||||
| 公称直径 | φ 100 | φ 150 | |||||
| 取り付けタイプ | ⅰ | * | * | ||||
| ⅱ | * | * | |||||
| ⅳ | * | * | |||||
| ⅵ | * | * | |||||
| スレッドのフィッティング | M20 × 1.5 | ||||||
| 精度クラス | 1.6 | ||||||
| 測定範囲 （ MPA ） | 真実 空間： -0.1 〜 0 圧力真空： -0.1 〜 0.06 -0.1 〜 0.15 -0.1 〜 0.3 -0.1 〜 0.5 -0.1 〜 0.9 -0.1 〜 1.5 -0.1 〜 2.4 プレッシャー： 0 〜0.1 0 〜 0.16 0 〜 0.25 0 〜 0.4 0 〜 0.6 0 〜 1 0 〜 1.6 0 〜 2.5 0 〜 4 0 〜 6 0 〜 10 0 〜 16 0 〜 25 0 〜 40 0 〜 60 0 〜 100 0 〜 160 0 〜 250 | ||||||
| 使用の環境条件 | 温度： -10 °C〜 55 °C;相対湿度：≤ 75 ％ | ||||||
| 電気パラメーター | ★定格電圧： 24v DC ★定格電流： 0.25a ★電気生活： 105 時代 ★制御モード：フルスケールは、上限と下限、上限の上限（二重上限）、下限（二重下限）、その他のスローリードスイッチを調整できます | ||||||
| 配線 | 航空プラグ | 1 | 2 | 3 | 4 | ||
| ライン 色 | 赤 | 緑 | 黄色 | 黒 | |||
| 出力端子 | 上限 | 下限 | 公共 | 接地 | |||
| 振動抵抗定格 | V ・ H ・ 3 | ||||||
| Bourdonチューブ材料 | QSN4-0.3 | ||||||
| 侵入保護 | IP54 | ||||||
| 標準を実施します | | ||||||
| 注：ジョイントスレッドは、ユーザーの要件に応じてパイプスレッドまたはテーパーパイプスレッドにすることができます（選択ガイドを参照）。
| |||||||

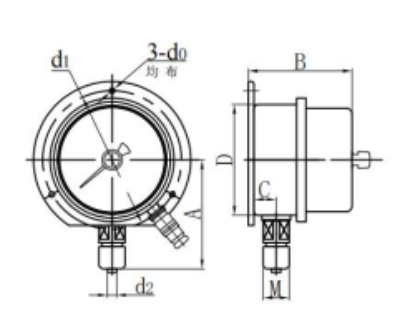

◆ 寸法：
| ラジアルダイレクト（I.） | 軸 エキセントリックダイレクト（ii。） |
| 軸方向のエキセントリックフラッシュマウント（iv。） | ラジアルコンベックスマウント（vi。） |
| モデル | 寸法（ mm ）） | |||||||
| a | b | c | d | D0 | D1 | D2 | m | |
| yxch100- ⅰ | 89 | 72 | 17 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| yxch100- ⅱ | 112 | 72 | 30 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| yxch100- ⅳ | 78 | 72 | 30 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| yxch100- ⅵ | 89 | 72 | 17 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| yxch150- ⅰ | 113 | 79 | 18 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| yxch150- ⅱ | 118 | 79 | 45（30） | φ 150 | / | / | φ 6 | M20 × 1.5 |
| yxch150- ⅳ | 115 | 79 | 45（30） | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| yxch150- ⅵ | 113 | 79 | 18 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
