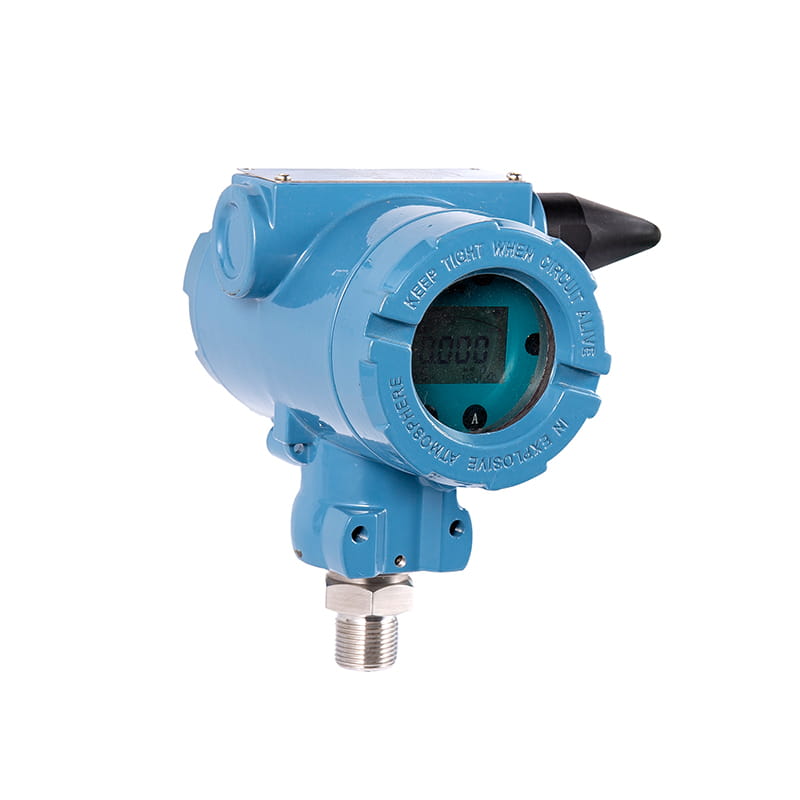

1. 概要

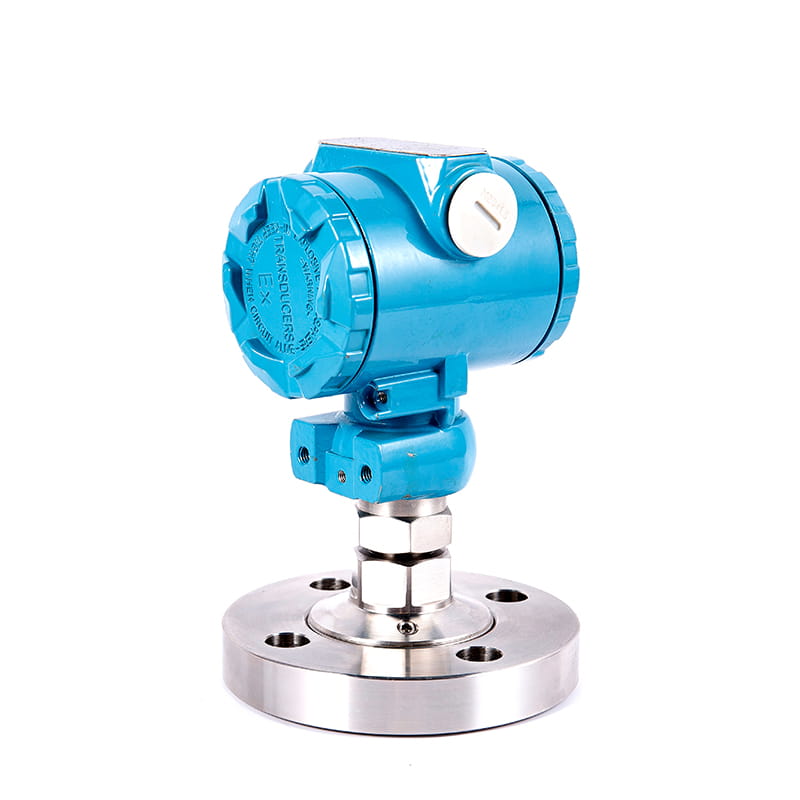

この圧力トランスミッタは、高感度、高精度、強力な過負荷防止能力を備えています。輸入センサーによって製造されており、センサーと増幅回路は高度に統合されています。ダイカスト合金アルミニウムの表面は塗装されており、回路のゼロ点とゲインを調整する必要はありません。強力な抗干渉能力、酸およびアルカリ耐性、長期安定性と信頼性。
2. 仕組み

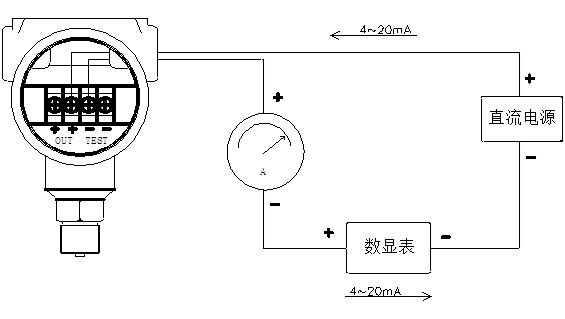

この圧力トランスミッタは輸入圧力チップを使用しており、感応部品は拡散またはイオン注入により抵抗体として形成されホイートストンブリッジに接続され、ブリッジの下にマイクロマシニング技術により感圧ダイヤフラムが形成されています。ダイヤフラムに圧力が加えられると、抵抗値が変化し、加えられた圧力に比例した線形化された出力信号が生成されます。 DC 電源をホイートストン ブリッジに追加すると、DC 電圧信号の出力が生成されます。二次変換ラインの後、2 線式 システム4mA ～ 20mA 出力が実現されます。
3. 機能特性
◆ 良好な安定性、完全度およびゼロ位置の長期安定性が達成可能 0.2%FS/ 年。の範囲内で、 補償温度0 ℃〜 70 °C、温度ドリフトは以下です 0.2％FS、 温度ドリフトは以下です 0.5％FS 許容動作温度範囲全体で。
◆ 逆保護と電流制限保護回路により、設置中に正極と負極が逆になっても送信機が損傷することはなく、送信機は自動的に電流を制限します。 35mA 異常なとき。
◆ 堅牢な構造、可動部品なし、高信頼性、長寿命
◆ガス、水、油、蒸気を高精度に測定でき、測定媒体の質量の影響を受けません。

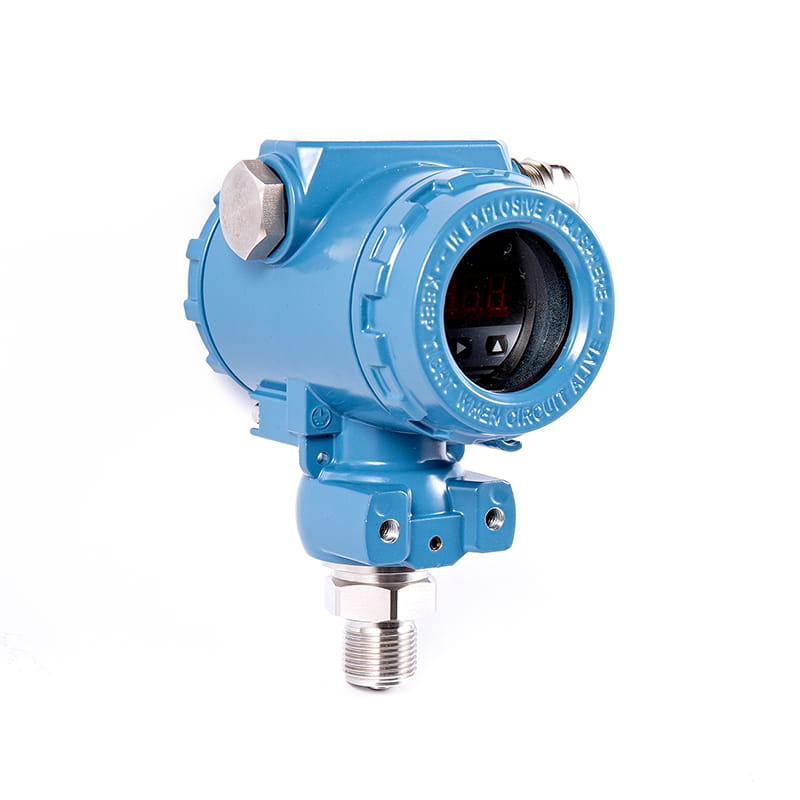

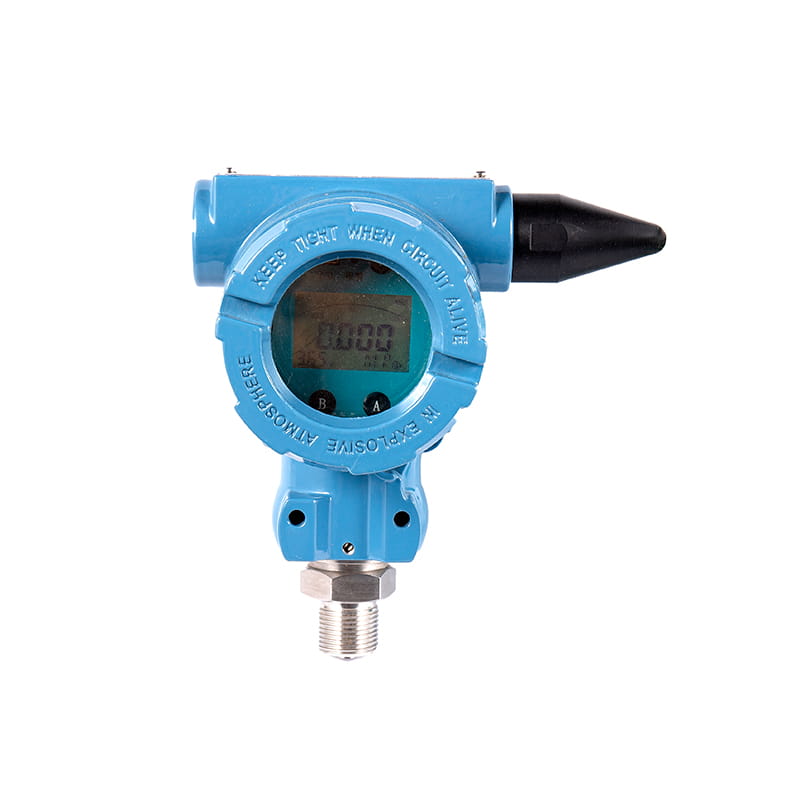

◆現場デジタル表示器の追加が可能です。
◆ 取り付けが簡単、構造がシンプル、経済的で耐久性があります。
