1. 概要
この空気圧トランスミッタは、高感度、高精度、強力な過負荷防止能力を備えています。輸入センサーによって製造されており、センサーと増幅回路は高度に統合されています。ダイカスト合金アルミニウムの表面は塗装されており、回路のゼロ点とゲインを調整する必要はありません。強力な抗干渉能力、酸およびアルカリ耐性、長期安定性と信頼性。
2. 仕組み

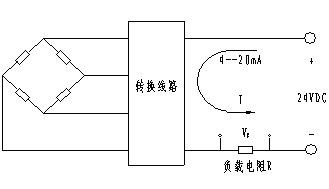

空気圧トランスミッターは輸入された圧力チップで作られ、感応部品は拡散またはイオン注入によって抵抗に形成されホイートストンブリッジに接続され、ブリッジの下に感圧ダイヤフラムがマイクロマシニング技術で形成されています。ダイヤフラムに圧力が加えられると、抵抗値が変化し、加えられた圧力に比例した線形化された出力信号が生成されます。 DC 電源をホイートストン ブリッジに追加すると、DC 電圧信号の出力が生成されます。二次変換ラインの後、2 線式 システム4mA ～ 20mA 出力が実現されます。
3. 機能特性
◆良好な安定性、膨満感、ゼロまでの長期安定性 0.2%FS/ 年。の範囲内で、 補償温度0 ℃〜 70 °C、温度ドリフトは以下です 0.2%FS、 温度ドリフトは以下より小さい 0.5%FS 許容動作温度範囲全体で。
◆ 逆保護と電流制限保護回路により、設置中に正極と負極が逆になっても送信機が損傷することはなく、送信機は自動的に電流を制限します。 35mA 異常なとき。
◆ 堅牢な構造、可動部品、高信頼性、長寿命、簡単な設置、シンプルな構造、経済的で耐久性があります。
