WSSXシリーズステンレス鋼電気コンタクトバイメタリック温度計

モデル

WSSX-4

公称直径（ mm ））

φ 100

スレッドのフィッティング

M27 × 2

保護チューブの直径（ mm ））

10

保護チューブは圧力に耐える（ MPA ））

6.3

精度クラス

1.5

測定範囲 （ °C。） ））

-60 〜 0

0 〜 50

0 〜 100

0 〜 150

セル値 （ °C。） ））

1

1

2

2

測定範囲 （ °C。） ））

0 〜 200

0 〜 300

0 〜 400

0 〜 500

セル値 （ °C。）

5

5

10

10

挿入長 （mm）。

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

時定数

≤ 40代

電気パラメーター

WSSX-3

連絡能力： 10va ; 最大電圧： 220V AC

WSSX-4

WSSX-5

連絡能力： 10va ;

最大電圧： 380V AC; 220V DC

端子ブロック

配線

1

2

3

4

上限出力

下限出力

出力は一般的です

接地

侵入保護

IP55

標準を実施します

JB/T 8803

注：ジョイントスレッドはパイプスレッドにすることができます G1/2 、 G3/4 ユーザーの要件に応じて。

軸方向の取り付け（ 01）

放射状の取り付け（ 11 ））

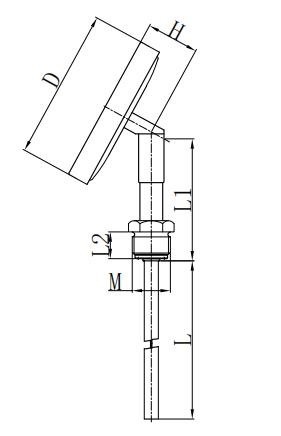

120 ⁰ 取り付け（ 21 ））

ジンバルマウント（ 81 ）
