◆モデル： WSS-3 WSS-4 WSS-5
WSSステンレス鋼の双方向温度計
モデル：60mm（2.5 "）、100mm（4"）、150mm（6 "）
導入：
バイメタル温度計は、水銀の危険性、明確な適応、耐久性、衝撃耐性を特徴としていません。
中および低温での液体、ガス、蒸気の現地検出に適しています。この機器はステンレス鋼で作られており、優れた防水性と腐食耐性の特性を備えています。
◆技術的なパラメーター：
| モデル | WSS-3 | WSS-4 | WSS-5 | ||||
| 公称直径（ mm ）） | 60 | 100 | 150 | ||||
| スレッドのフィッティング | M16 × 1.5 | M27 × 2 | |||||
| 保護チューブの直径（ mm ）） | 6 | 10 | |||||
| 保護チューブは圧力に耐える（ MPA ）） | 6.3 | ||||||
| 精度クラス | 1.5 | ||||||
| 測定範囲 （ °C。） ）） | -60 〜 0 | 0 〜 50 | 0 〜 100 | 0 〜 150 | |||
| セル値 （ °C。） ）） | 1 | 1 | 2 | 2 | |||
| 測定範囲 （ °C。） ）） | 0 〜 200 | 0 〜 300 | 0 〜 400 | 0 〜 500 | |||
| セル値 （ °C。） ）） | 5 | 5 | 10 | 10 | |||
| 挿入長 （mm）。 | L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000 | ||||||
| 時定数 | ≤ 40代 | ||||||
| 標準を実施します | JB/T 8803 | ||||||
| 注：ジョイントスレッドはパイプスレッドにすることができます G1/2 、 G3/4 ユーザーの要件に応じて。 | |||||||
◆ 寸法：

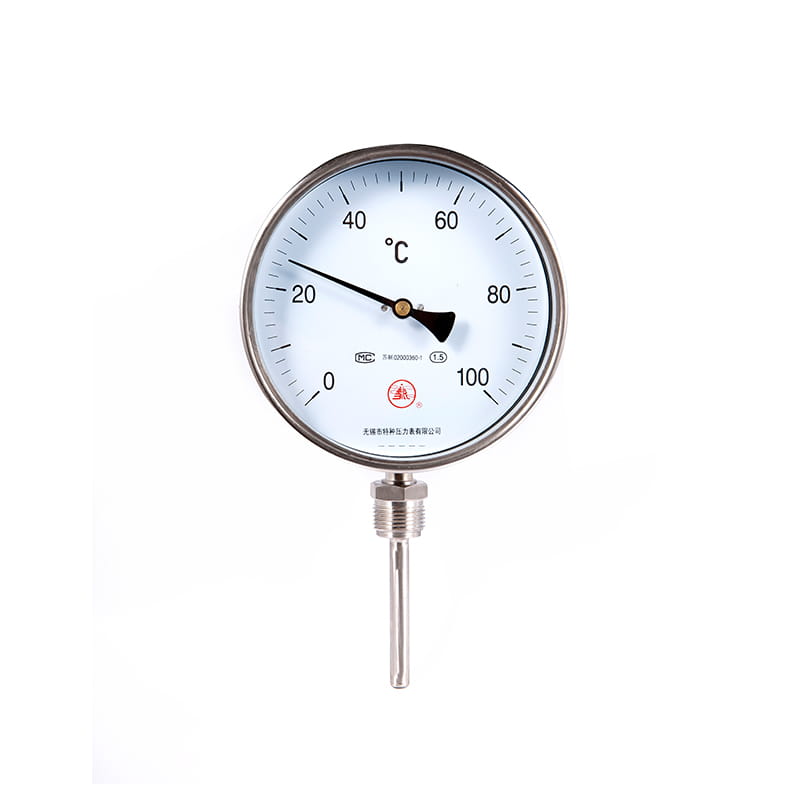

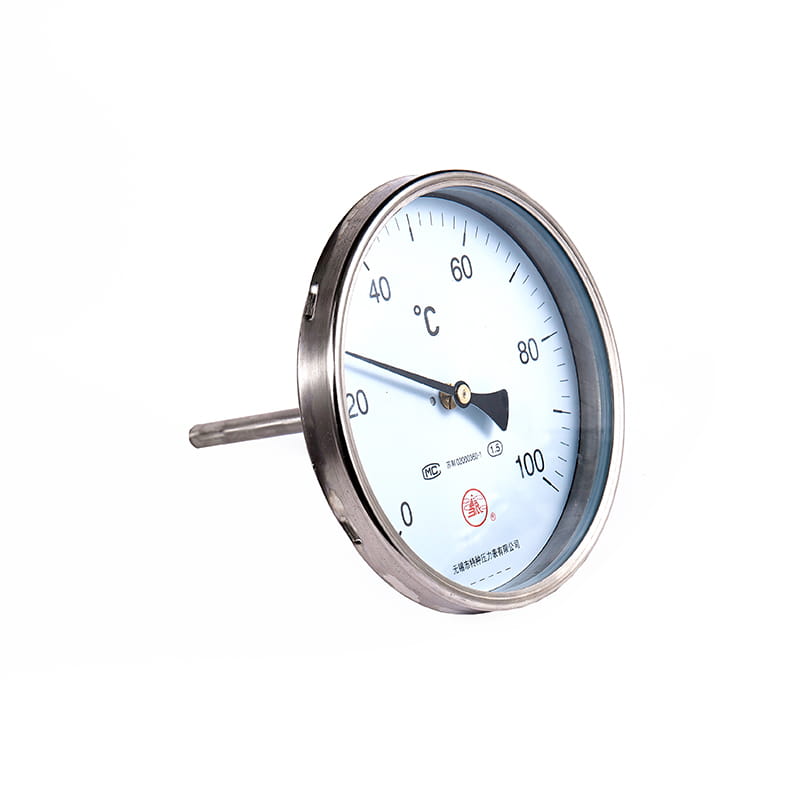

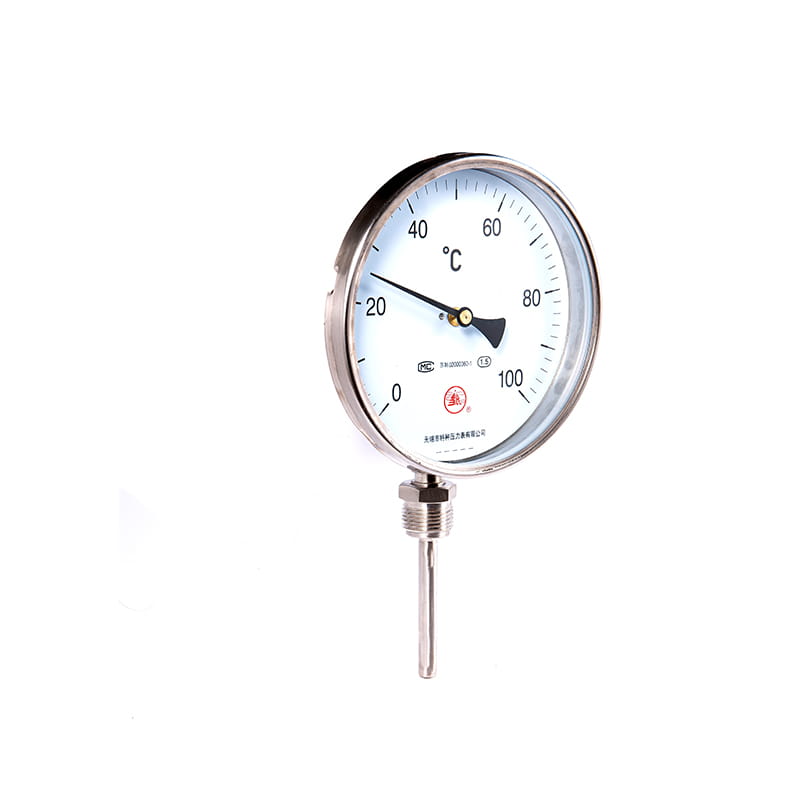

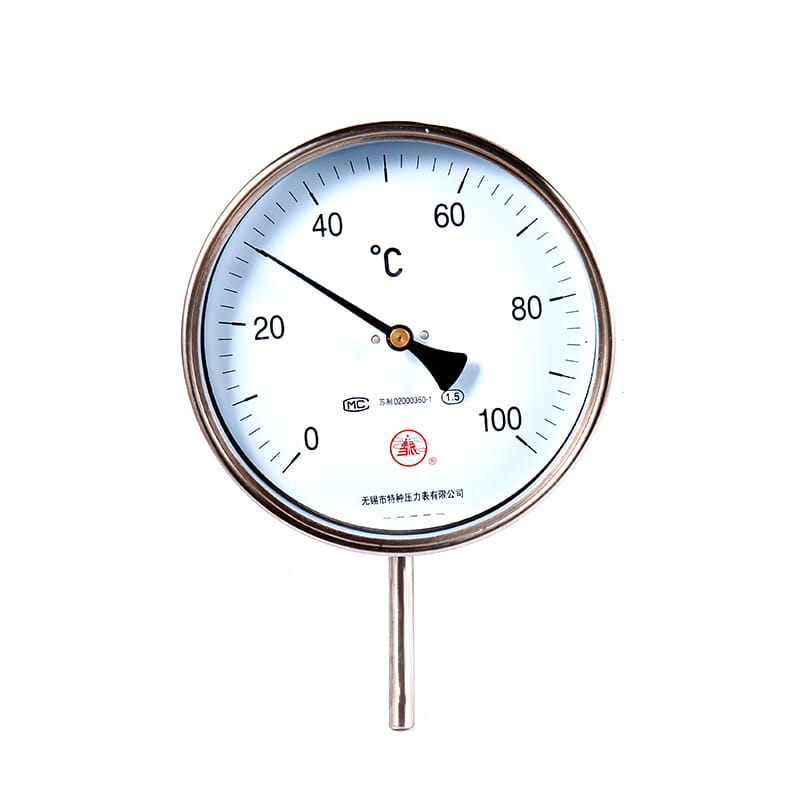

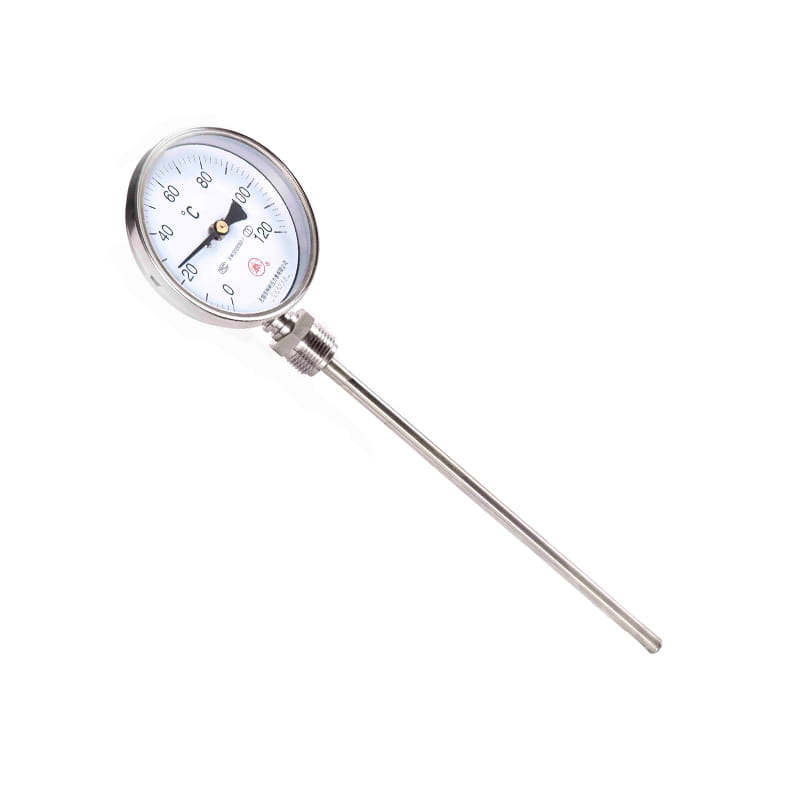

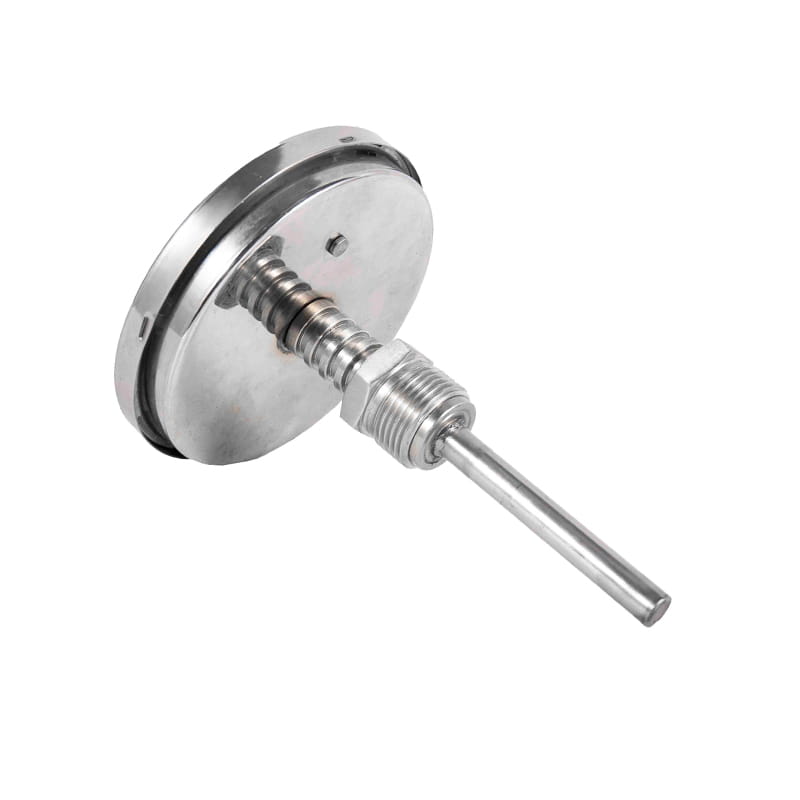

| 軸方向の取り付け（ 01） | 放射状の取り付け（ 11 ）） |

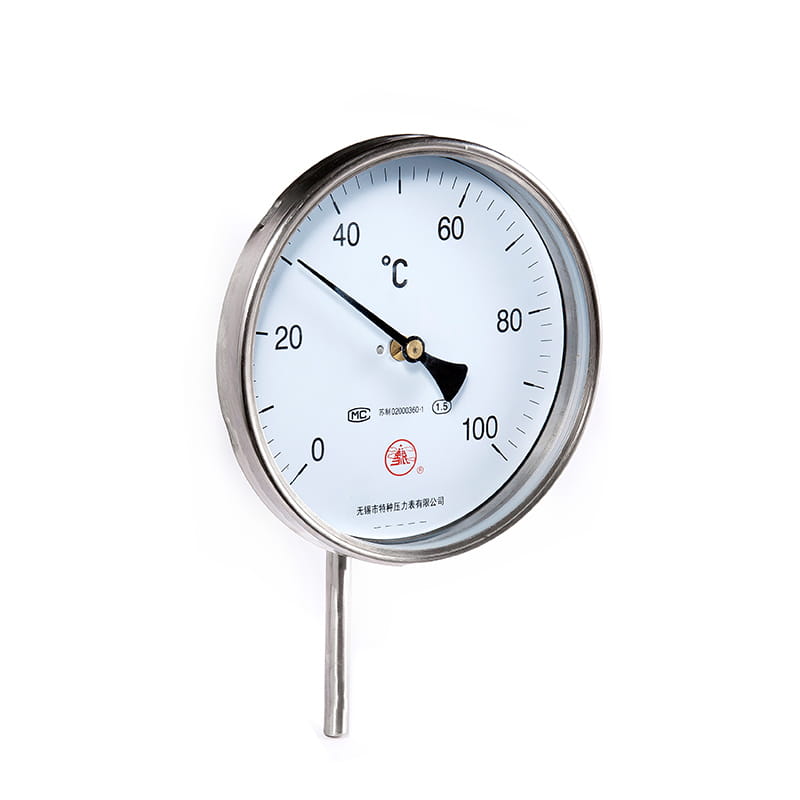

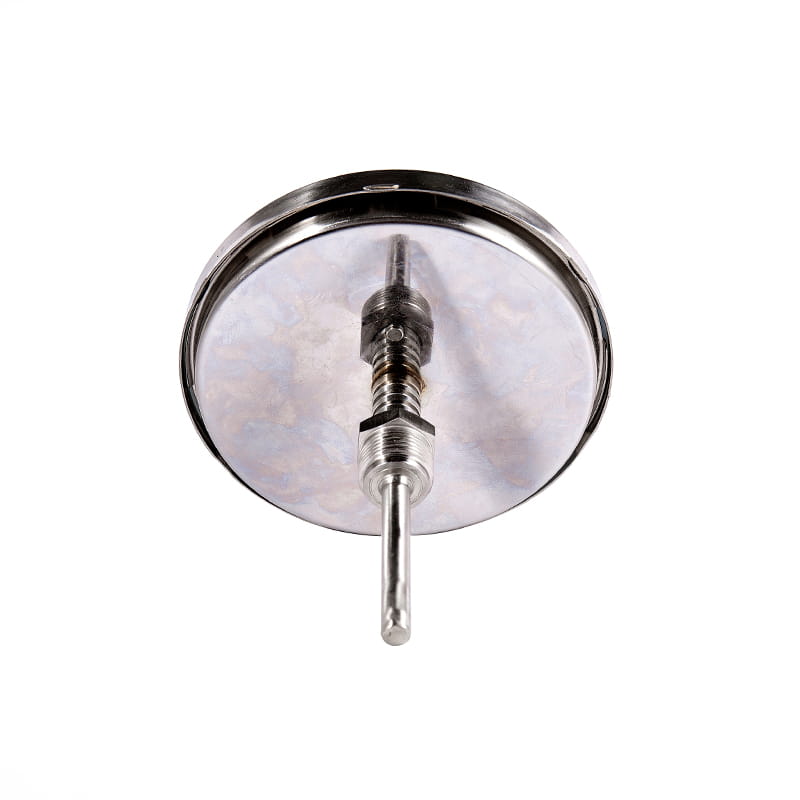

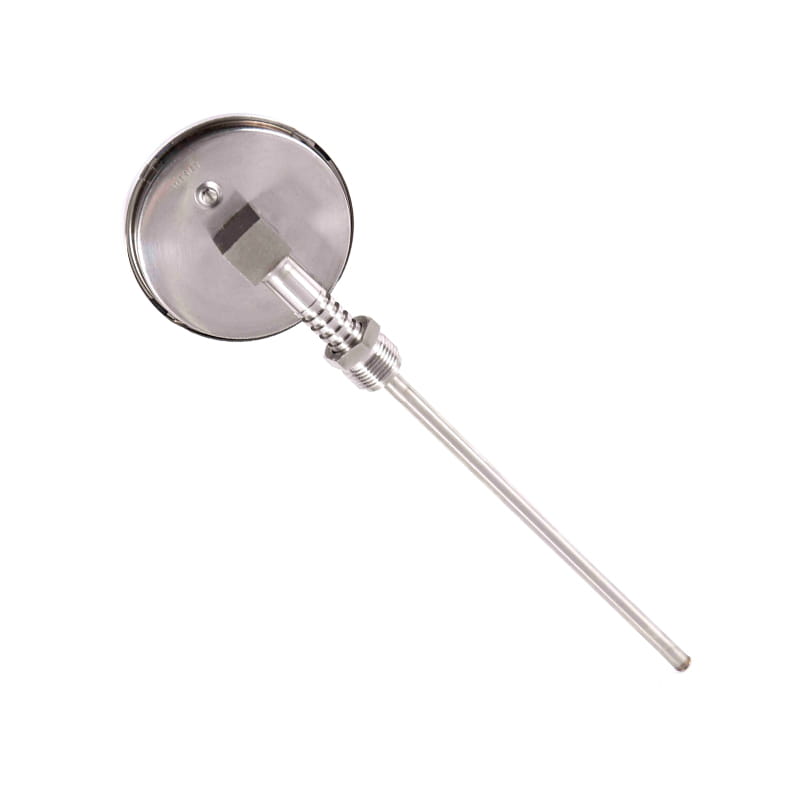

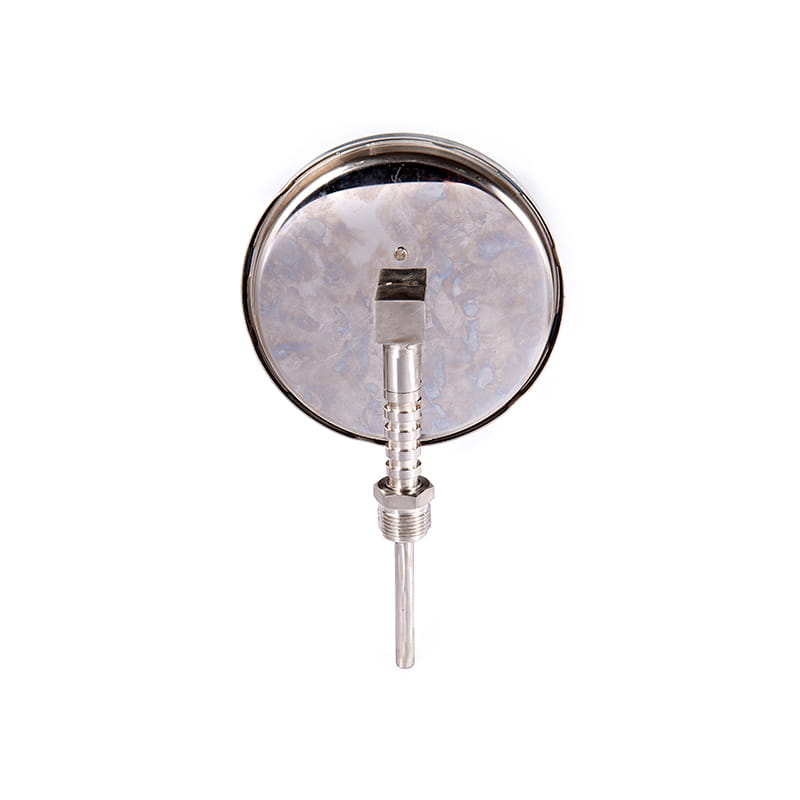

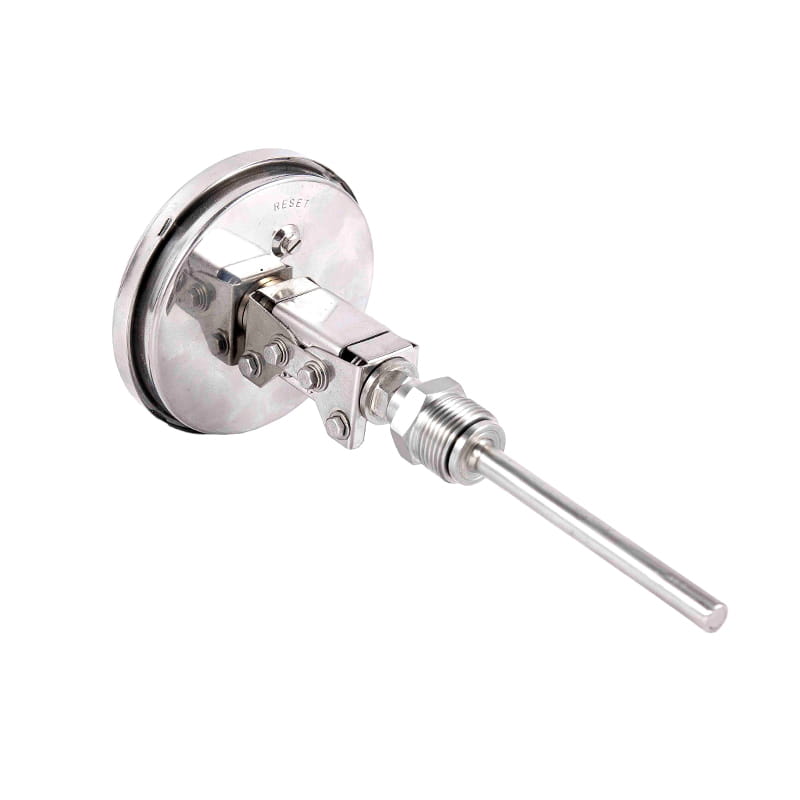

| 120 ⁰ 取り付け（ 21 ）） | ジンバルマウント（ 81 ） |
| モデル | 寸法（ mm ）） | ||||||
| d | h | l | L1 | L2 | L3 | m | |
| WSS-30 □ | φ 60 | | 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ； 600 ； …… 2000 | 62 | 12 | | M16 × 1.5 |
| WSS-31 □ | 46 | 60 | |||||
| WSS-32 □ | 44 | 55 | |||||
| WSS-40 □ | φ 100 | | 72 | 16 | M27 × 2 | ||
| WSS-41 □ | 46 | 94 | |||||
| WSS-42 □ | 44 | 82 | |||||
| WSS-48 □ | 58 | 64 | |||||
| WSS-50 □ | φ 150 | | 72 | 16 | |||
| WSS-51 □ | 46 | 112 | |||||
| WSS-52 □ | 44 | 82 | |||||
| WSS-58 □ | 58 | 64 | |||||
