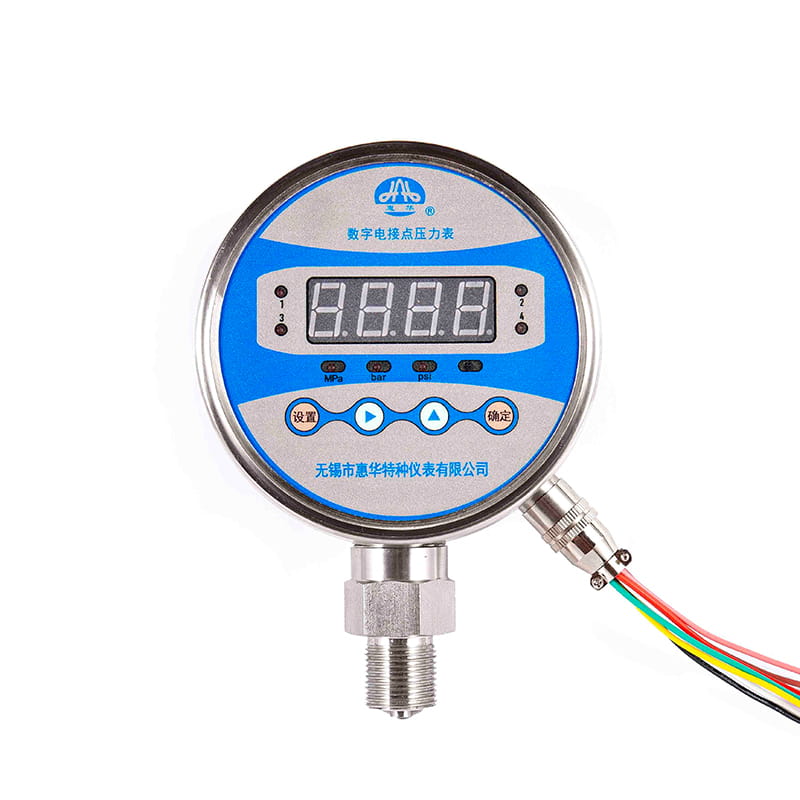

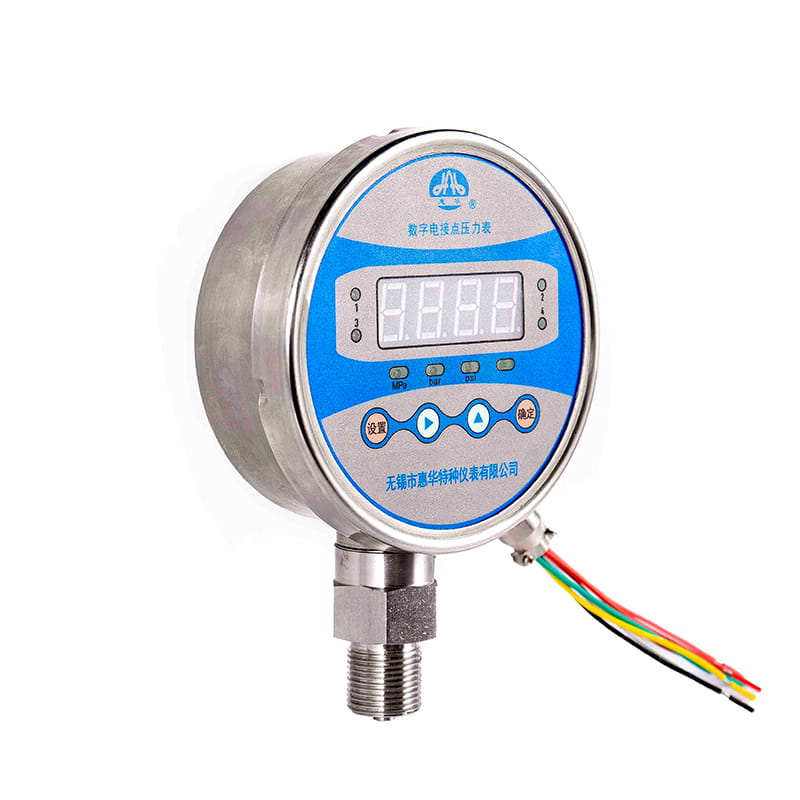

YSXシリーズインテリジェントデジタル（電気接触）圧力計

◆モデル： YSX 100

◆はじめに：インテリジェントデジタル電気ワード接触圧力ゲージは、高精度の拡散シリコン圧力センサー、高速アナログからデジタルへの変換チップを使用して、当社が慎重に開発したインテリジェント製品の1つでの圧力ディスプレイ、信号制御、圧力伝達のセットです。

4桁導かれた暗闇の中で明確に読むためのデジタルディスプレイ。 MPA 、 kg/cm2 、 psi 、バー他の圧力ユニットは任意に切り替えることができます。

さまざまなモジュールプリセット機能、マルチチャネルインテリジェント信号出力、プロセス制御を簡潔かつ実用的にします。

ビット制御信号：リレー、チリスタ、トランジスタ（ PNP タイプまたは npn タイプ）オプション。

アナログ伝送信号; 4MA 〜 20MA DC 標準電流信号、 1V 〜 5V 、 1V 〜 10V 標準のDC電圧信号はオプションであり、範囲の移行機能を備えています。

過度の圧力使用の安全でない状態から機器を保護するための圧力源の過負荷保護設定があります。パラメーター設定のパスワードロック関数は、他の人が設定されたパラメーターを違法に変更し、デバイスの通常の動作に影響することを防ぎます。

見積もりを取得します

◆技術的なパラメーター：

モデル	YXS100
インストール：	ⅰ、ⅱ、ⅳ、ⅵ
スレッドのフィッティング	M20 × 1.5
精度クラス	0.5 ； 1.0 ； 1.6 （オプション）
測定範囲（ KPA ）	-40 〜 0 -25 〜 0 -16 〜 0 -10 〜 0 -6 〜 0 -4 〜 0 0 〜 4 0 〜 6 0 〜 10 0 〜 16 0 〜 25 0 〜 40 -2 〜 2 -3 〜 3 -5 〜 5 -8 〜 8 -12 〜 12 -20 〜 20
測定範囲（ MPA ）	真実空間： -0.1 〜 0 圧力真空： -0.1 〜 0.06 -0.1 〜 0.15 -0.1 〜 0.3 -0.1 〜 0.5 -0.1 〜 0.9 -0.1 〜 1.5 -0.1 〜 2.4 プレッシャー： 0 〜 0.1 0 〜 0.16 0 〜 0.25 0 〜 0.4 0 〜 0.6 0 〜 1 0 〜 1.6 0 〜 2.5 0 〜 4 0 〜 6 0 〜 10 0 〜 16 0 〜 25 0 〜 40 0 〜 60 0 〜 100
使用の環境条件	温度： -10 °C〜 85 °C;相対湿度： 5 ％〜 85 ％
電気パラメーター	★電源（オプション）： 24v DC ; 220v AC ★消費電力： ≤ 1.5W ★リレー出力：最大負荷： 3A 220V AC; 3A 30V DC 電気寿命： 100,000 時代 ★トランジスタ出力：最大負荷： 0.5A 24V DC ★チリスタ出力： 5A 220V AC 電気寿命： 1000000 時代 ★制御チャネル：独立した4方向スイッチユニットは、範囲内で任意に設定できます ★アナログ信号出力：標準電流信号：（ 4 〜 20 ）） MA DC 標準電圧信号：（ 1 〜 5 ）） V 、（ 1 〜 10 ）） V DC
侵入保護	IP63
地震評価	V ・ h ・ 3
オーバーレンジの範囲	10％範囲の
データの更新レート	3 時代 / 秒
配線	詳細については、取扱説明書を参照してください
標準を実施します	JB/T 7392
注：ユーザーの要件に応じてパイプスレッドまたはテーパーパイプスレッドにすることもできます（選択ガイドを参照）。

◆寸法：

ラジアルダイレクト（I.）

軸エキセントリックダイレクト（ii。）

軸方向のエキセントリックフラッシュマウント（iv。）

ラジアルコンベックスマウント（vi。）

モデル	寸法（ mm ））
モデル	a	b	c	d	D0	D1	D2	m
YXS100- ⅰ	100	48	16	φ 100	/	/	φ 6	M20 × 1.5
YXS100- ⅱ	152	48	19	φ 100	/	/	φ 6	M20 × 1.5
YXS100- ⅳ	90	48	19	φ 100	φ 6	φ 118	φ 6	M20 × 1.5
YXS100- ⅵ	100	48	16	φ 100	φ 6	φ 118	φ 6	M20 × 1.5
