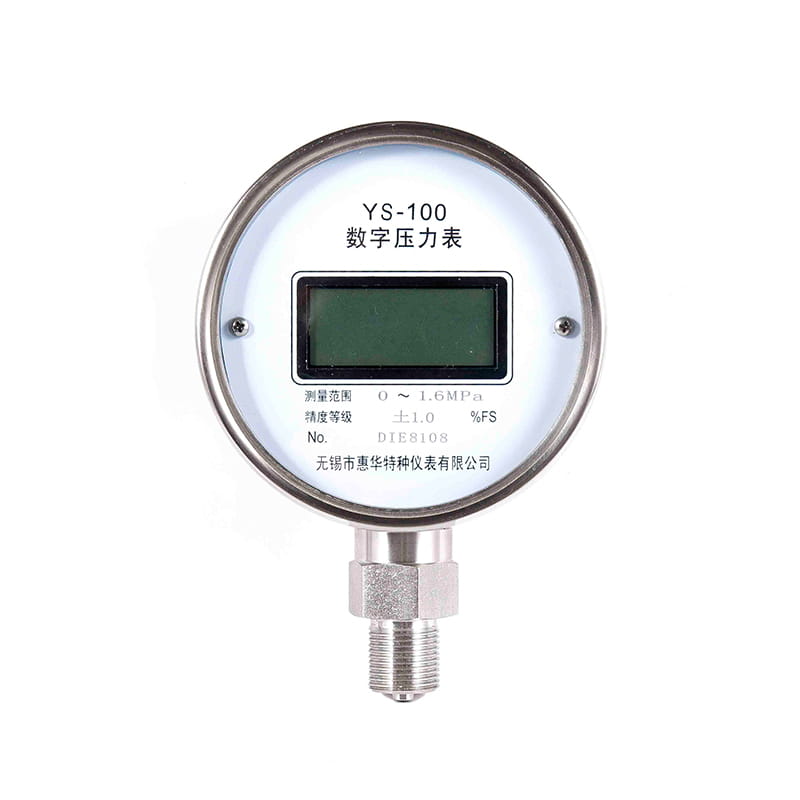

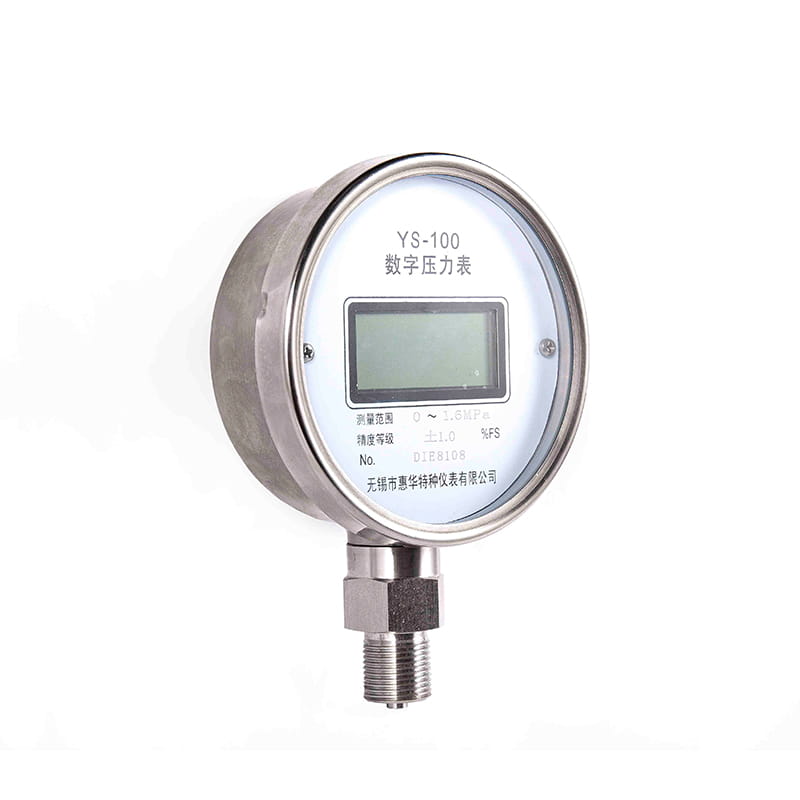

◆ モデル：YS100 YS150
◆はじめに：このデジタル圧力計は、美しい形状、安定した性能、正確な測定値を持っています。世界をリードするマイクロプロセッサテクノロジーと高度なアナログからデジタルへの変換アルゴリズムを組み合わせて、高精度と低消費電力を達成します。
インポートされたチップを採用すると、機器のデータ収集と測定のプロセスで最高の圧力ピーク値と最低圧力谷値を記憶し、維持できます。大画面液晶ディスプレイテクノロジーを採用して、データを明確で読みやすくします。ユニークなバックライトテクノロジーは、夜間に正常に使用できます。
ステンレス鋼で作られたシェル、腐食抵抗、機械的振動に対する抵抗、シーリング技術を使用した身体全体は、さまざまな複雑な環境で適用できます。
この製品は、外国のデジタル圧力計と同じパフォーマンスを持っています。これは、輸入された機器や従来の機械的ゲージを置き換えるのに理想的な選択です。
◆主な使用：
1.一般的な圧力ゲージ、精密圧力計、血圧モニター、またはその他の圧力機器を較正するために使用できます。また、圧力の正確な測定にも広く使用できます。 2。
2。油田水注入、坑口容器機器圧力測定、電力機器パイプラインポンプの入口、および出口圧力測定。 3。
3.石油化学産業：生産プロセスにおける真空、微小圧、腐食性ガスと液体圧力
石油化学産業：生産プロセス測定における真空、微小圧、腐食性ガスおよび液圧。 4。
4。OEM油圧システムの適用、冷蔵およびプロセス監視。
5。高温培地、粘性培地および液体の高さ測定。 6。
6.エアコン、ガス加工装置、換気装置、医療機器、労働力、コンプレッサー、および力の等圧圧測定。
力の測定。
◆技術的なパラメーター：
| モデル | YS-100 | YS-150 | ||||
| 公称直径 | φ 100 | φ 150 | ||||
| 取り付けタイプ | ⅰ | * | * | |||
| ⅱ | * | * | ||||
| ⅳ | * | * | ||||
| ⅵ | * | * | ||||
| スレッドのフィッティング | M20 × 1.5 | |||||
| 測定範囲 | 測定方法 | 精度クラス（ ％fs） | 保証された精度温度範囲 | |||
| （0 〜 60）PA | 差圧 | 1.6 | 20 ±± 5 ℃ | |||
| （0 〜 250）PA | 差圧 | 0.5 ； 1.0 | ||||
| （0 〜1 ）KPA | 差圧 | 0.1 ； 0.2 | ||||
| （0 〜 2）KPA | 差圧 | 0.05 | 0 ℃ 〜 50 ℃ | |||
| （0 〜 5 、 10 、 16 、 25）KPA | ゲージ圧力、差圧 | |||||
| （0 〜4 0 、 60 、 100 、 160 、 250）KPA | ゲージ圧力、絶対圧力 | 0.02 | 20 ±± 5 ℃ | |||
| （0 〜0.4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6）MPA | ||||||
| 0.05 | 0 ℃ 〜 50 ℃ | |||||
| （0 〜 10 、 16 、 25 、 40 、 60）MPA | ||||||
| （0 〜100 ）MPA | ゲージ圧力 | 0.05 | 0 ℃ 〜 50 ℃ | |||
| （0 〜 160）MPA | ゲージ圧力 | 0.1 0.2 | 0 ℃ 〜 50 ℃ | |||
| （0 〜 250）MPA | ゲージ圧力 | 0 ℃ 〜 50 ℃ | ||||
| 上記で導入された圧力ユニット PA 、および他の圧力単位は、次のような実際のアプリケーションでも使用できます。 KGF/CM2 、 バー 、 mbar 、 psi 、 MMh2O 、 mmhg 、 ATM | ||||||
| 使用の環境条件 | 温度： -10 °C〜 50 °C; Relative humidity: < 大気圧： 86 〜 106kpa | |||||
| 通信インターフェイス | ★通信シリアルポート： RS232 ★ボーレート： 2400 、 4800 、 9600 オプション（工場出荷時のデフォルト 9600 ）） ★データの長さ： 8 ビット;停止ビット： 2 ビット ★メーターアドレス： 1 〜 112 | |||||
| 追加機能 | ★温度測定： - 30 °C 〜90 °C;解決：± 0.1 °C ★ピーク録音：測定中に発生する最大値と最小圧力値を記録します ★過電圧アラーム：アラームのしきい値は、測定範囲内で任意に設定できます ★タイマーシャットダウン：タイマーを設定してシャットダウンすることができます | |||||
| アナログダイヤル | ★圧力率の表示：ポインターは、ファンの形での圧力測定の範囲の割合を表示します ★圧力変動の表示：ポインターのスイングは、隣接する二次圧力測定がどれだけ変動するかを示します ★圧力アラーム圧力しきい値表示：3つのポインターの配置を使用して、現在の圧力値がアラームしきい値を超えるかどうかを示します | |||||
| 画面上のディスプレイ | fstn LCD画面; 5桁 画面;青いバックライト | |||||
| 電源モード | ビルトインバッテリー（バッテリーモデルの取扱説明書を参照してください） | |||||
| 地震評価 | v ・ H ・ 3 | |||||
| 侵入保護 | IP63 | |||||
| 標準を実施します | JB/T 7392 | |||||
| 注：ユーザーの要件に応じてパイプスレッドまたはテーパーパイプスレッドにすることもできます（選択ガイドを参照）。 | ||||||
◆寸法：
| ラジアルダイレクト（I.） | 軸 エキセントリックダイレクト（ii。） |
| 軸方向のエキセントリックフラッシュマウント（iv。） | ラジアルコンベックスマウント（vi。） |
| モデル | 寸法（ mm ）） | |||||||
| a | b | c | d | D0 | D1 | D2 | m | |
| ys100- ⅰ | 100 | 48 | 16 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| ys100- ⅱ | 152 | 48 | 19 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| ys100- ⅳ | 90 | 48 | 19 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| ys100- ⅵ | 100 | 48 | 16 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YS150- ⅰ | 113 | 53 | 22 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YS150- ⅱ | 90 | 53 | 55 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YS150- ⅳ | 69 | 53 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YS150- ⅵ | 113 | 53 | 22 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
