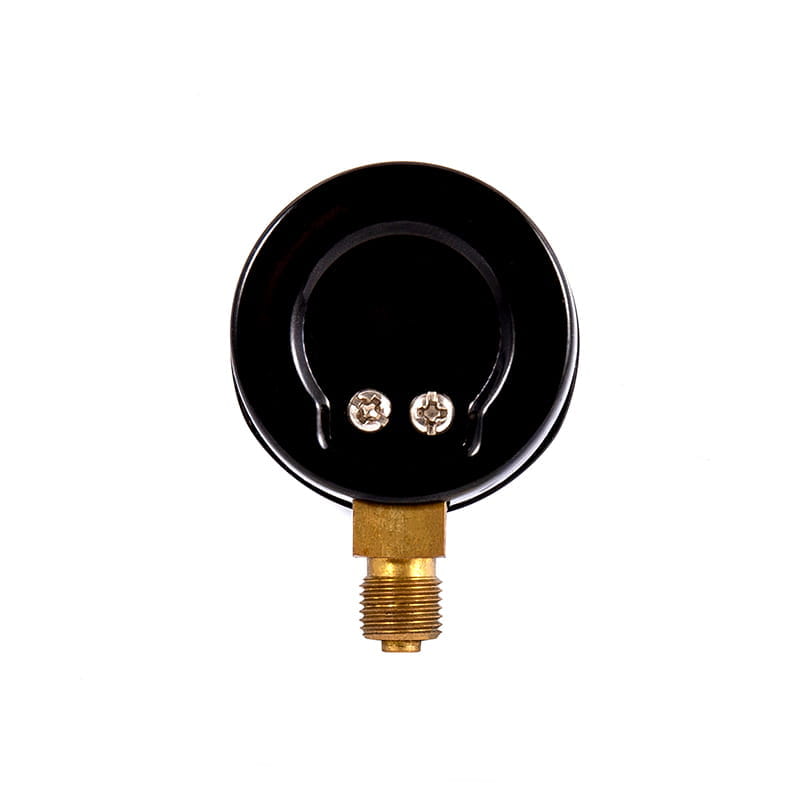

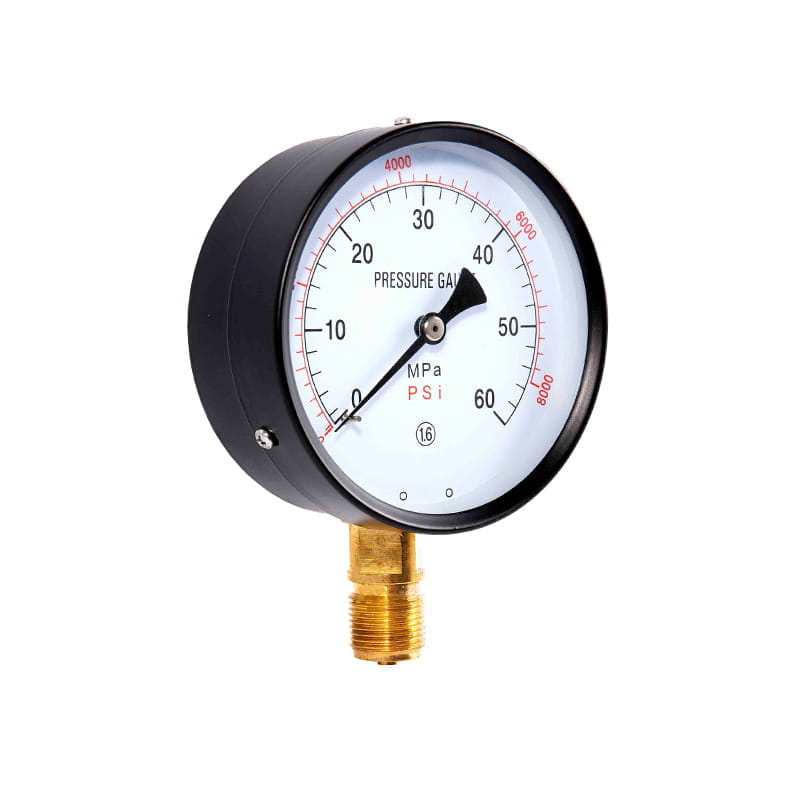

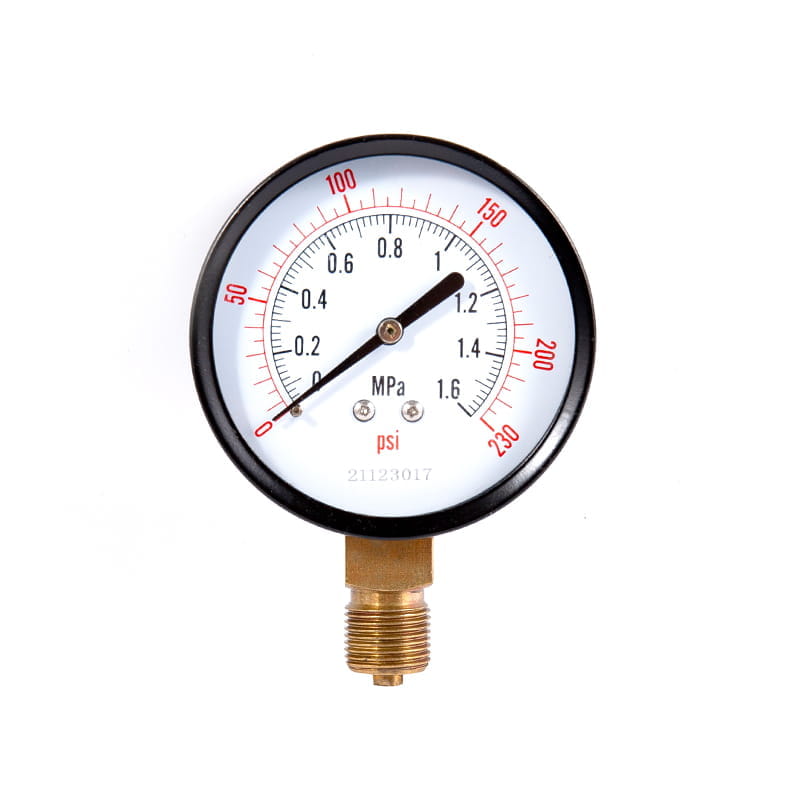

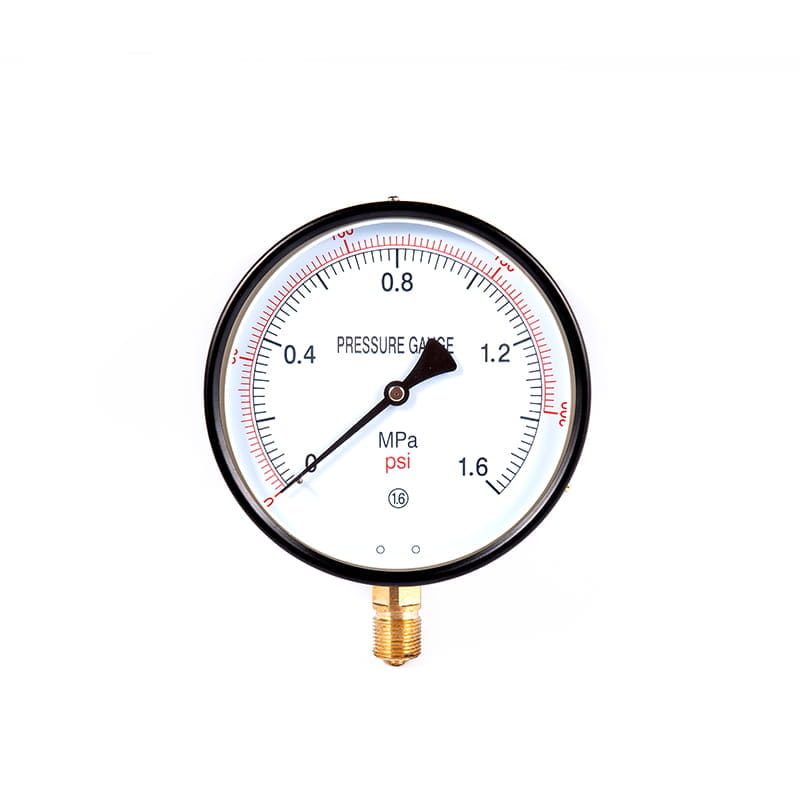

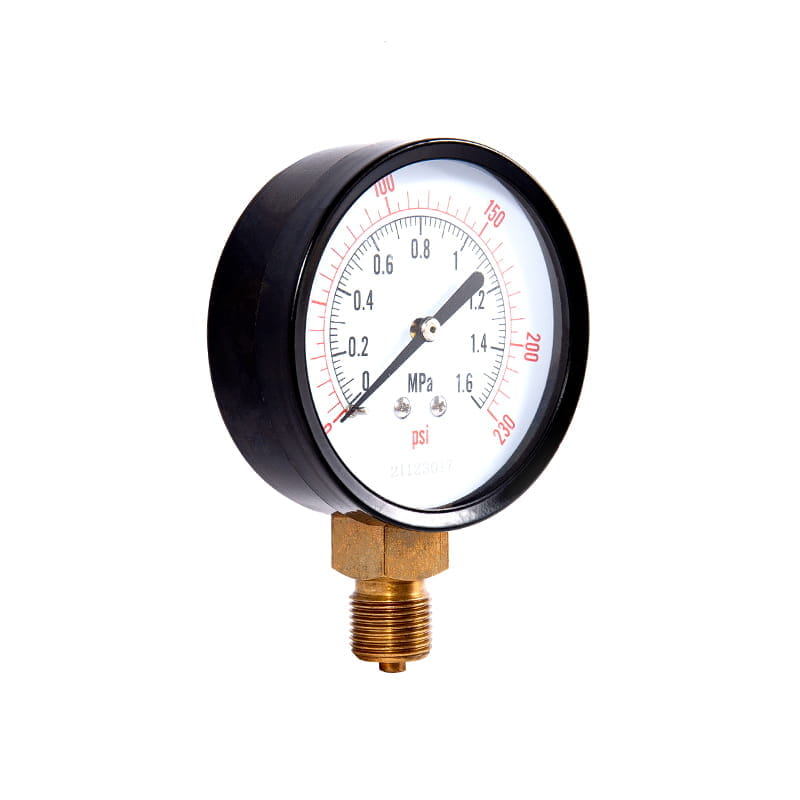

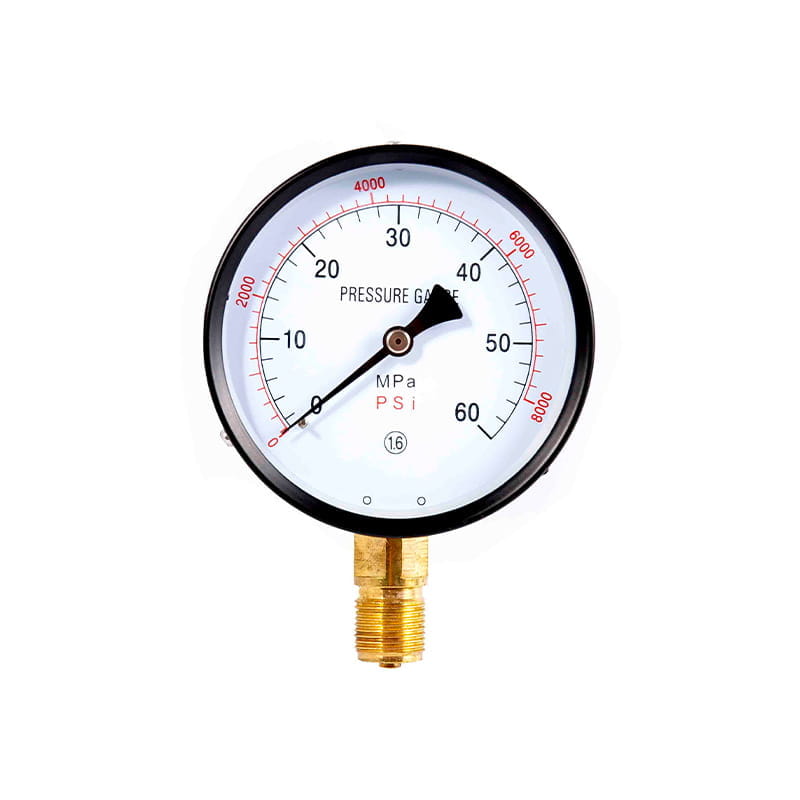

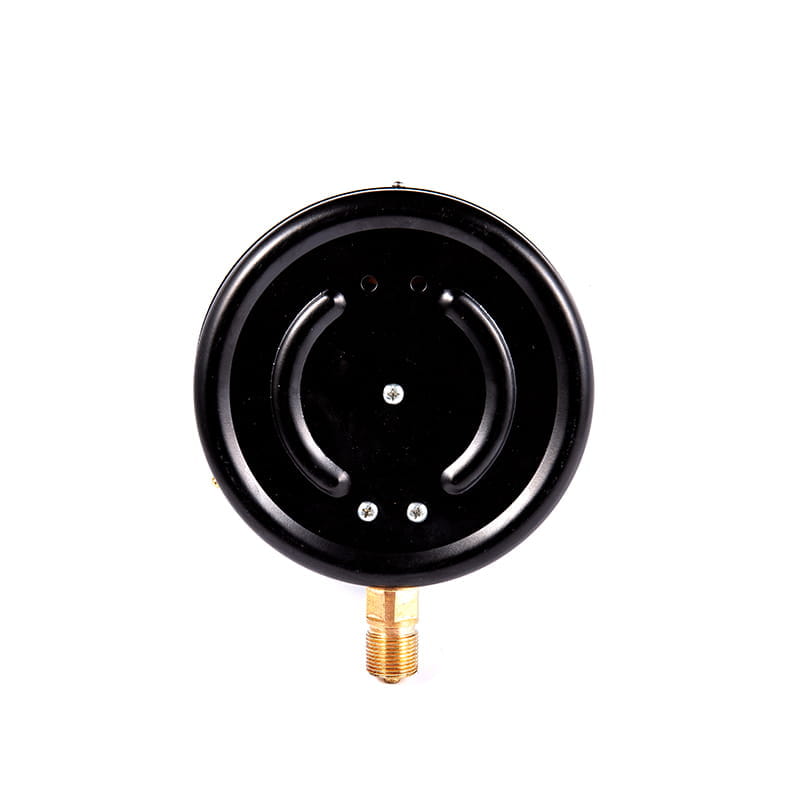

◆モデル：Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆使用：この一連の機器は、爆発の危険がなく、結晶化せず、固化せず、銅および銅合金に腐食性の影響を与えない液体、ガス、または蒸気の圧力を測定するのに適しています。
◆実際のアプリケーションでは、さまざまなメディア（石油禁止、火災防止、腐食抵抗など）の特別な特性に従って、機器の要件は異なります。そのため、この一連の機器は、対応する多くの特別な機器、名目径、コネクタスレッド、精度レベル、測定範囲などを導き出します。
1.1可燃性および爆発性媒体の圧力の測定に適しています。脂っこい可燃性物質と接触することは厳密に禁止されています。脱脂治療は工場を出る前に行われ、グリースなしでテストされます。
1.1.1 YISシリーズ酸素圧力計
1.1.2 YHシリーズ水素圧力計
1.1.3 YYシリーズアセチレン圧力計
1.2使用される材料は、培地または機器の腐食に耐性があり、媒体に影響を与えず、検出要素とインターフェイスがきれいでグリースがないことを確認します。
1.2.1 YAシリーズアンモニア圧力計
1.2.2 YDQシリーズ窒素圧力計
◆技術的なパラメーター：
| モデル番号 | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| 公称直径 | φ 40 | φ 50 | φ 60 | φ 75 | φ 100 | φ 150 | φ 200 | φ 250 | |
| インストールフォーム | ⅰ | * | * | * | * | * | * | * | * |
| ⅱ | / | / | * | / | * | * | * | * | |
| ⅲ | * | * | * | * | / | / | / | / | |
| ⅳ | / | / | * | / | * | * | / | / | |
| ⅴ | * | * | * | * | / | / | / | / | |
| ⅵ | / | / | * | * | * | * | / | / | |
| コネクタスレッド | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| 精度クラス | 2.5 | 1.6 | |||||||
| 測定範囲 （ MPA ） | 空いている： -0.1 〜 0 圧力真空： -0.1 〜 0.06 -0.1 〜 0.15 -0.1 〜 0.3 -0.1 〜 0.5 -0.1 〜 0.9 -0.1 〜 1.5 -0.1 〜 2.4 プレッシャー： 0 〜 0.1 0 〜 0.16 0 〜 0.25 0 〜 0.4 0 〜 0.6 0 〜 1 0 〜 1.6 0 〜 2.5 0 〜 4 0 〜 6 0 〜 10 0 〜 16 0 〜 25 0 〜 40 0 〜 60 0 〜 100 0 〜 160 | ||||||||
| 使用の環境条件 | 温度： -40 ℃～ 70 ℃ | ||||||||
| 振動定格 | v ・ h ・ 3 | ||||||||
| ボーデンチューブ材料 | QSN4-0.3 | ||||||||
| 保護クラス | IP54 、 IP65 | ||||||||
| 実装基準 | GB/T 1226 | ||||||||
| 注：1。ジョイントスレッドは、ユーザーの要件に従ってカスタマイズできます。 | |||||||||
◆外部寸法：
| ラジアルダイレクトタイプ（ⅰ） | 軸方向のエキセントリックダイレクトタイプ（ⅱ） |
| 軸同心の直接型（iii） | 軸方向のエキセントリックインサートタイプ（IV） |
| 軸同心挿入型（v） | ラジアルコンベックスタイプ（VI） |
| モデル番号 | 全体的な寸法（ mm ） | |||||||
| a | b | c | d | D0 | D1 | D2 | m | |
| Y40 －ⅰ | 38 | 25 | 8.5 | φ 41 | / | / | φ 3.5 | M10 × 1 |
| Y40 －ⅲ | 45 | 26 | / | φ 41 | / | / | φ 3.5 | M10 × 1 |
| Y40 －ⅴ | 38 | 26 | / | φ 41 | φ 3.5 | φ 53 | φ 3.5 | M10 × 1 |
| Y50 －ⅰ | 50 | 29 | 9.5 | φ 52 | / | / | φ 4 | M10 × 1 |
| Y50 －ⅲ | 54 | 29 | / | φ 52 | / | / | φ 4 | M10 × 1 |
| Y50 －ⅴ | 47 | 29 | / | φ 52 | φ 4 | φ 64 | φ 4 | M10 × 1 |
| Y60 －ⅰ | 54 | 30 | 12 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| Y60 －ⅱ | 63 | 34 | 18 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| Y60 －ⅲ | 58 | 30 | / | φ 60 | / | / | φ 5 | M14 × 1.5 |
| Y60 －ⅳ | 45 | 34 | 18 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| Y60 －ⅴ | 45 | 34 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| Y60 －ⅵ | 54 | 30 | 12 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| Y75 －ⅰ | 62 | 31 | 10 | φ 75 | / | / | φ 5 | M14 × 1.5 |
| Y75 －ⅲ | 54 | 32 | / | φ 75 | / | / | φ 5 | M14 × 1.5 |
| Y75 －ⅴ | 54 | 32 | / | φ 75 | φ 5 | φ 91 | φ 5 | M14 × 1.5 |
| Y75 －ⅵ | 62 | 32 | 10 | φ 75 | φ 5 | φ 91 | φ 5 | M14 × 1.5 |
| Y100 －ⅰ | 89 | 44 | 17 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| Y100 －ⅱ | 83 | 44 | 30 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| Y100 －ⅳ | 68 | 44 | 30 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| Y100 －ⅵ | 89 | 44 | 18 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| Y150 －ⅰ | 115 | 49 | 17 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| Y150 －ⅱ | 88 | 49 | 55 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| Y150 －ⅳ | 85 | 49 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| Y150 －ⅵ | 115 | 49 | 18 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| Y200 －ⅰ | 140 | 53 | 20 | φ 200 | / | / | φ 6 | M20 × 1.5 |
| Y200 －ⅱ | 92 | 53 | 53 | φ 200 | / | / | φ 6 | M20 × 1.5 |
| Y250 －ⅰ | 165 | 53 | 20 | φ 250 | / | / | φ 6 | M20 × 1.5 |
| Y250 －ⅱ | 92 | 53 | 53 | φ 250 | / | / | φ 6 | M20 × 1.5 |
