◆モデル： YXC60 YX100 YXC-150
◆アプリケーション：このタイプの機器は、爆発の危険、結晶化、固化せず、銅および銅合金に腐食効果のない液体、ガス、または蒸気の圧力を測定するのに適しています。適切な回路が装備されている場合、測定および制御する圧力システムにアラームまたは自動制御を送信できます。
◆ 衝撃防止型圧力計を作る必要がある場合は、グリセリンまたはシリコンオイルで満たすことができます。
◆技術的なパラメーター：
| モデル | YXC60 | YXC100 | YXC150 | |||||
| 公称直径 | φ 60 | φ 100 | φ 150 | |||||
| 静かな 偽装 タイプ スタイル | ⅰ | * | * | * | ||||
| ⅱ | * | * | * | |||||
| ⅲ | * | / | / | |||||
| ⅳ | * | * | * | |||||
| ⅴ | * | / | / | |||||
| ⅵ | * | * | * | |||||
| スレッドのフィッティング | M14 × 1.5 | M20 × 1.5 | ||||||
| 精度クラス | 2.5 | 1.6 | ||||||
| 測定範囲 （ MPa ） | 真実 空間： -0.1 〜 0 圧力真空： -0.1 〜 0.06 -0.1 〜 0.15 -0.1 〜 0.3 -0.1 〜 0.5 -0.1 〜 0.9 -0.1 〜 1.5 -0.1 〜 2.4 プレッシャー： 0 〜0.1 0 〜 0.16 0 〜 0.25 0 〜 0.4 0 〜 0.6 0 〜 1 0 〜 1.6 0 〜 2.5 0 〜 4 0 〜 6 0 〜 10 0 〜 16 0 〜 25 0 〜 40 0 〜 60 0 〜 100 0 〜 160 0 〜 250 | |||||||
| 使用の環境条件 | 温度： -40 °C〜 70 °C;相対湿度：≤ 85 ％ | |||||||
| 電気パラメーター | ★最大作業電圧： 380v aC ; 220V DC ★最大の接触電力： 30va ★制御モード：上限と下限、上限の上限（二重上限）、下限（二重下限）、およびその他の遅い磁気補助接点スイッチをフルレンジで調整できます | |||||||
| 配線 | ジャンクションボックス | 1 | 2 | 3 | 4 | |||
| 配線カラーコード | 赤 | 緑 | 黄色 | 黒 | ||||
| 出力端子 | 上限 | 下限 | 公共 | 接地 | ||||
| 振動抵抗定格 | V ・ h ・ 3 | |||||||
| Bourdonチューブ材料 | QSN4-0.3 | |||||||
| 侵入保護 | IP54 | |||||||
| 標準を実施します | JB/T 9273 | |||||||
| 注記： 1 。ジョイントスレッドは、ユーザーの要件に応じてカスタマイズできます。 | ||||||||
◆ 定格負荷参照値：
| 電圧 （v） | 抵抗負荷電流値（ A ）） | 誘導負荷電流の値 （ A ） | |
| AC | DC | ||
| 380 | 0.08 | / | 0.045 |
| 220 | 0.135 | 0.13 | 0.065 |
| 110 | 0.27 | 0.25 | 0.18 |
| 50 | 0.5 | 0.4 | 0.2 |
| ≤ 40 | ≤ 1 | / | / |

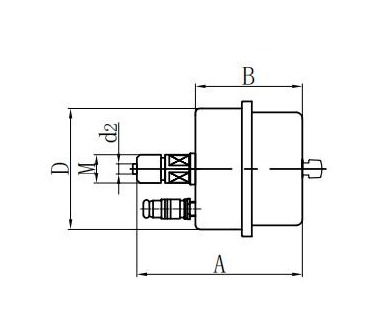

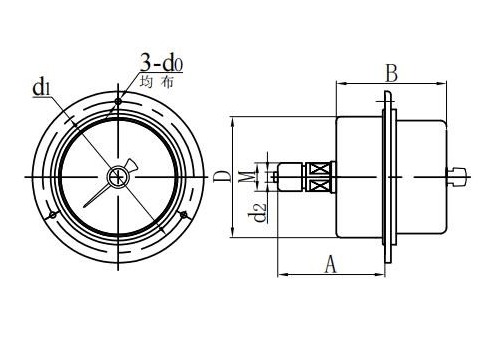

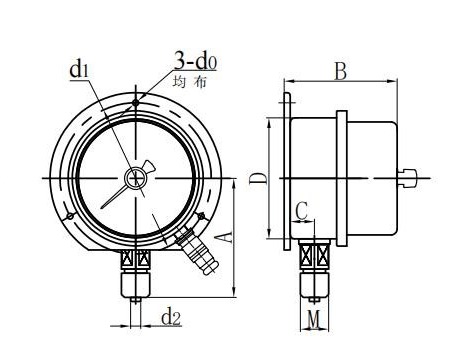

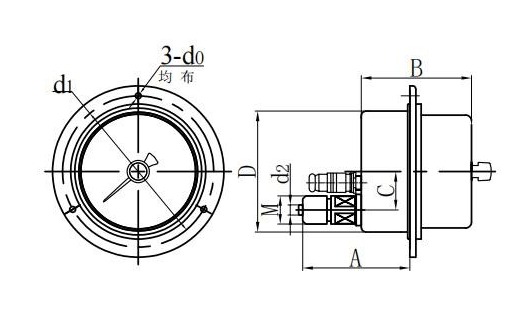

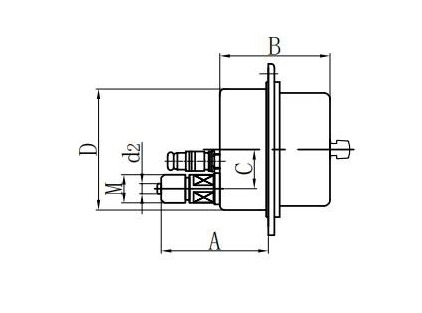

◆ 寸法：
| ラジアルダイレクト（I.） | 軸 エキセントリックダイレクト（ii。） |
| 軸同心直接（iii。） | 軸方向のエキセントリックフラッシュ（iv。） |
| 軸同心フラッシュマウント（V.） | ラジアルコンベックスマウント（vi。） |
| モデル | 寸法（ mm ）） | |||||||
| a | b | c | d | D0 | D1 | D2 | m | |
| YXC60 －ⅰ | 54 | 30 | 12 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YXC60 －ⅱ | 63 | 34 | 18 | φ 60 | / | / | φ 5 | |
| YXC60 －ⅲ | 58 | 30 | / | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YXC60 －ⅳ | 45 | 34 | 18 | φ 60 | φ 5 | φ 75 | φ 5 | |
| YXC60 －ⅴ | 45 | 34 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YXC60 －ⅵ | 54 | 30 | 12 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YXC100 －ⅰ | 89 | 72 | 17 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YXC100 －ⅱ | 112 | 72 | 30 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YXC100 －ⅳ | 78 | 72 | 30 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YXC100 －ⅵ | 89 | 72 | 17 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YXC150 －ⅰ | 113 | 79 | 18 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YXC150 －ⅱ | 118 | 79 | 45（30） | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YXC150 －ⅳ | 115 | 79 | 45（30） | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YXC150 －ⅵ | 113 | 79 | 18 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
