◆モデル：YG60 YG100 YG150
◆使用：この一連のゲージのすべての部分はステンレス鋼で作られており、主な部品は1CR18NI9、OCR18NI12MO2TI、SUS316、SUS316Lなどで作られています。各パーツの溶接は特別なプロセスによって作られています。その中で、腐食耐性の高温ゲージは、腐食性環境に適した優れた高温および耐食性性能を持ち、結晶化、非統合、低粘度高温培地ではなく、弱い腐食性がありますが、腐食性が低いが、低い粘度高温培地を検出できます。石油、化学、農薬、ゴム、天然ガス、その他の産業で広く使用されています。
◆技術的なパラメーター ：：：
| モデル番号 | YG60 | YG100 | YG150 | ||
| 公称直径 | φ 60 | φ 100 | φ 150 | ||
| 取り付けタイプ | ⅰ | * | * | * | |
| ⅱ | * | * | * | ||
| ⅲ | * | / | / | ||
| ⅳ | * | * | * | ||
| ⅴ | * | / | / | ||
| ⅵ | * | * | * | ||
| コネクタスレッド | M14 × 1.5 | M20 × 1.5 | |||
| 精度クラス | 2.5 | 1.6 | |||
| 測定範囲 （ MPA ） | 空いている： -0.1 〜 0 圧力真空： -0.1 〜 0.06 -0.1 〜 0.15 -0.1 〜 0.3 -0.1 〜 0.5 -0.1 〜 0.9 -0.1 〜 1.5 -0.1 〜 2.4 プレッシャー： 0 〜 0.1 0 〜 0.16 0 〜 0.25 0 〜 0.4 0 〜 0.6 0 〜 1 0 〜 1.6 0 〜 2.5 0 〜 4 0 〜 6 0 〜 10 0 〜 16 0 〜 25 0 〜 40 0 〜 60 0 〜 100 、 0 〜 160 、 0 〜 250 | ||||
| 使用の環境条件 | 温度 ： -40 ℃～ 70 ℃ | ||||
| 温度 | 直接インストール： ≤ 150 ℃ | ||||
| 温度： ≤ 500 ℃ | |||||
| 温度効果エラー | δ＝±（δ k δ t ） Δ——周囲温度が20°±5°から逸脱した場合のディスプレイ値エラーの許容値、および周囲温度が20°±5°から逸脱する場合のディスプレイ値エラーの許容値。 ％ Δ——機器の固有のエラーの絶対値。 ％ k - 0.04％/°Cの値の温度効果係数 Δ t - ブルドンチューブの媒体の拡張℃-25 | ||||
| 振動定格 | v ・ h ・ 3 | ||||
| ボーデンチューブ材料 | OCR18NI12MO2TI ； SUS316 ； SUS316L | ||||
| ハウジング、コネクタ材料 | 1cr18ni9ti ； SUS304 | ||||
| 保護クラス | IP65 | ||||
| 実装基準 | GB/T 1226 | ||||
| 注：1。ジョイントスレッドは、ユーザーの要件に従ってカスタマイズできます。 | |||||
◆外部寸法：

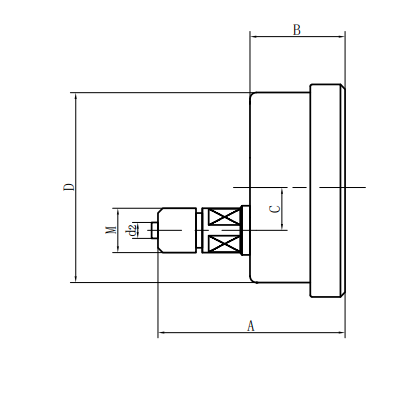

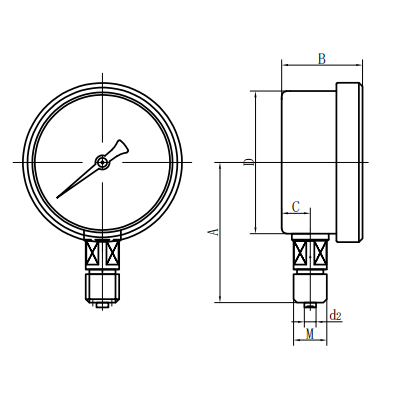

| ラジアルダイレクトタイプ（ⅰ） | 軸方向のエキセントリックダイレクトタイプ（ⅱ） |

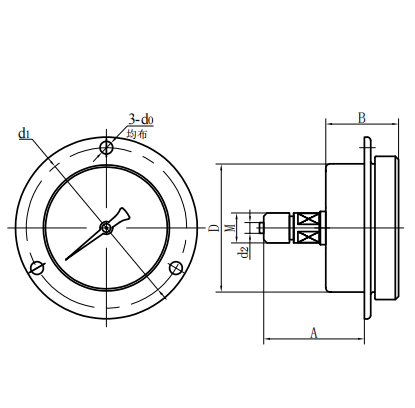

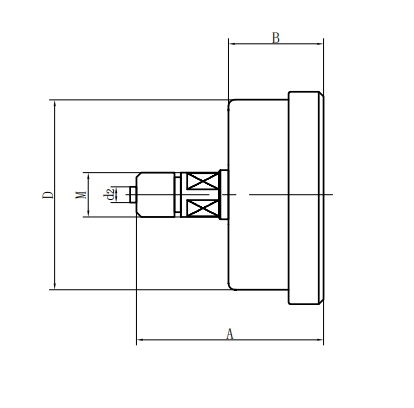

| 軸同心の直接型（iii） | 軸方向のエキセントリックインサートタイプ（IV） |

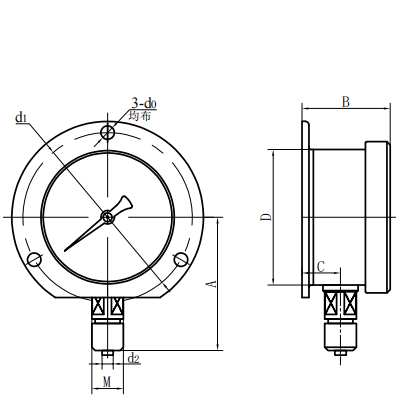

| 軸同心挿入型（v） | ラジアルコンベックスタイプ（VI） |
| モデル番号 | 全体的な寸法 （ mm ） | |||||||
| a | b | c | d | D0 | D1 | D2 | m | |
| YG60 －ⅰ | 56 | 33 | 11 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YG60 －ⅱ | 61 | 32.5 | 18 | φ 60 | / | / | φ 5 | |
| YG60 －ⅲ | 61 | 32.5 | / | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YG60 －ⅳ | 55 | 32.5 | 18 | φ 60 | φ 5 | φ 75 | φ 5 | |
| YG60 －ⅴ | 55 | 32.5 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YG60 －ⅵ | 56 | 33 | 11 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YG100 －ⅰ | 90 | 48 | 15 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YG100 －ⅱ | 83 | 44 | 34 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YG100 －ⅳ | 68 | 44 | 34 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YG100 －ⅵ | 90 | 48 | 15 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YG150 －ⅰ | 117 | 51 | 16.5 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YG150 －ⅱ | 92 | 52 | 55 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YG150 －ⅳ | 69 | 52 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YG150 －ⅵ | 117 | 53 | 28 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
