バイメタル電気接触温度計を明確に理解していますか？

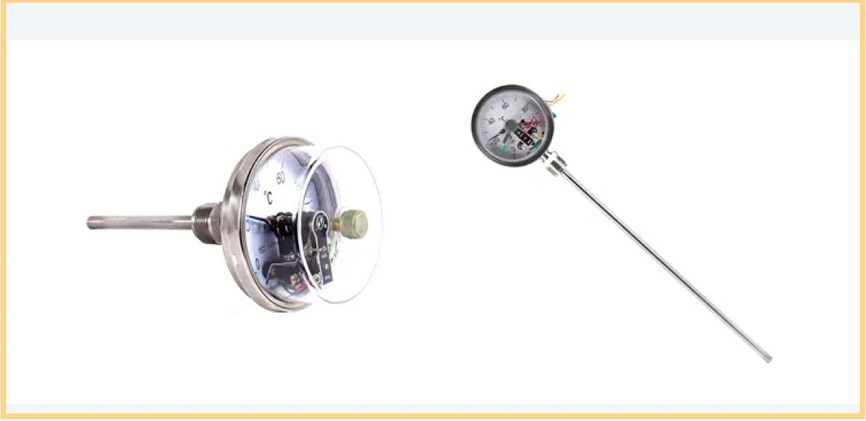

バイメタル電気接触温度計

バイメタリック電気接触温度計 温度測定と自動制御機能を組み合わせた工業用品です。それと通常の温度計と通常の温度計の最大の違いは、温度を示すことに加えて、回路を自動的に制御できることです。

1.モデル番号を読む方法は？重要なパラメーターはすべてコードに含まれています。
model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

・プレフィックス（WSSX）： 製品タイプがバイメタル電気接触温度計であることを明確に示しています。

・最初の数字（4）： インストール方法を表します。 1-ラジアルタイプ（ダイヤルは挿入ロッドに垂直です）、2-軸タイプ（ダイヤルは挿入ロッドに平行です）、3-ユニバーサルタイプ（ダイヤルは360°回転できます）、4-フランジのインストールタイプ、5-スレッドインストールタイプ。

・2番目の数字（1）： ダイヤルの直径を示します。オプションは1-60mm、2-100mm、3-150mm、4-200mmです。直径が大きいほど、読み取り値がより明確になり、長距離観察に適しています。

・3桁目（1）： 精度レベルを示します。 1-1.0レベル、2-1.5レベル。精度レベルが低いほど、測定誤差が小さくなります（たとえば、1.0レベルでは、誤差が範囲の±1％以下であることを意味します）。

・追加コード： たとえば、「P」は保護パイプで、「M」は防水構造で示されます。選択は、使用環境に応じて行うことができます。

2、3つのコアコンポーネントがパフォーマンスを決定します。
core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

・温度エレメント（温度センシングコア）： これは、異なる熱膨張係数（真鍮やイリジウム合金など）を持つ2つの金属シートをまとめることによって作られています。温度が変化すると、膨張の違いによりバイメタルシートが曲がり、ポインターが回転し、温度兆候を達成します。

・電気接触装置（温度制御のためのキーコンポーネント）： 固定接点と可動接点で構成されています。可動接点はポインターとともに移動します。温度がプリセット値に達すると、2つの連絡先が接触/切断を行い、外部アラームまたは制御回路をトリガーします（ファンの起動、ヒーターのシャットダウンなど）。

・ヘッドおよび取り付けコンポーネント： head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3、材料選択： materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

適切な製品を選択するための4,3ステップ

・測定範囲： 測定する温度範囲に基づいて選択します。実際の測定値は範囲の1/3から2/3以内に分類されることをお勧めします（たとえば、0〜100℃の場合、0〜150の範囲を選択すると、より正確な結果が得られます）。

・環境を検討してください。 湿った/腐食性環境の場合は、316L保護チューブを備えたステンレス鋼ダイヤルを選択します。振動シナリオの場合、衝撃防止構造のモデルを選択します。

・インストール： パイプ温度測定には、ねじ付きまたはフランジの取り付けを使用します。機器の温度測定については、放射状または普遍的なタイプを選択します。

まとめ：
バイメタリック電気接触温度計の構造は複雑ではありませんが、モデルと材料の合理的な選択は、測定精度と機器の安全性に直接影響します。この記事が、コアの知識をすばやく把握し、選択の間違いを避けるのに役立つことを願っています。使用に問題が発生しましたか？フィードバックセクション〜にメッセージを残すことへようこそ
