リモート圧力計：アプリケーションシナリオと科学選択ガイドの包括的な分析

I.リモート圧力計のアプリケーション範囲

産業自動化：化学工学、石油、電力などの工業生産プロセスでは、自動生産を実現し、運用を最適化するために、パイプラインとコンテナ内の圧力をリアルタイムで監視および制御するために使用されます。
・水処理システム：給水および排水システムおよび廃水処理プラントでは、ポンプアウトレットの圧力、給水塔の水位などを監視して、システムの通常の動作を確保し、自動水補充と給水制御を実現できます。
・HVAC（暖房、換気、エアコン）：エアコンシステムの冷却水と冷却水の圧力、ボイラー蒸気などの圧力を監視し、システムの安全で安定した動作を確保し、省エネ制御を実現するために使用されます。
・油圧および空気圧システム：さまざまな油圧ステーションおよび空気圧装置で、圧力信号の正確な測定とリモート伝達により、システム圧力の調整と障害の診断が容易になります。


ii。リモート圧力計の選択
1、範囲と精度
・範囲：実際の最大圧力の1.5〜2倍を選択します（たとえば、最大圧力が10 MPaの場合、15〜20 MPaの範囲を選択します）。
・精度：一般的な産業用アプリケーションでは、1.0グレードが使用されます。より高い精度要件を持つアプリケーションの場合、0.5グレードを選択する必要があります（医薬品および精密な製造業など）。
2、信号出力タイプ
・アナログ信号：4-20MA（長距離伝送に適した高干渉能力）、0-10V（短距離の場合）。
・デジタル信号：RS485（MODBUSプロトコル）、HARTプロトコル（アナログ信号とデジタル通信の両方と互換性があります）。
3、中程度の互換性
・一般的な媒体：（水、空気）304/316ステンレス鋼ダイアフラム。
・腐食性媒体（酸、アルカリ） - ハステロイ合金、タンタルまたはセラミックダイアフラム。
・厚いまたは結晶化可能な培地：平らな膜構造または分離膜が取り付けられています。
4、周囲の適応性
・温度範囲：通常-20°から80℃。高温環境の場合は、高温耐性タイプ（-40〜150）を選択します。
・保護レベル：IP65（ダストおよび防水性）、IP67（短期浸漬）。
・爆発的な要件：可燃性物質と爆発性物質を備えた環境は、Ex IIC T6などの標準に準拠する必要があります。
5、インストール方法：
・スレッド接続：M20*1.5、G1/2（ユニバーサルタイプ）。
・フランジのインストール：DN25/DN50（大きなパイプまたは高圧シナリオ用）。

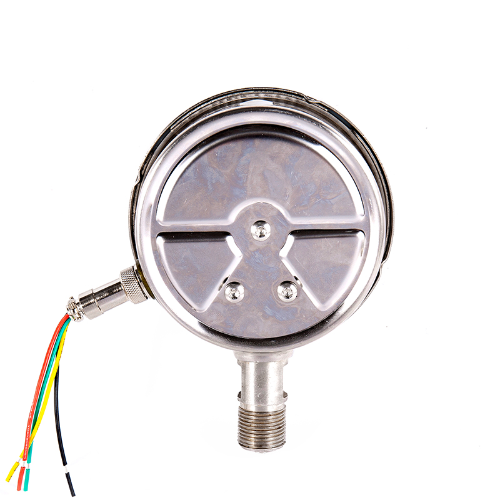

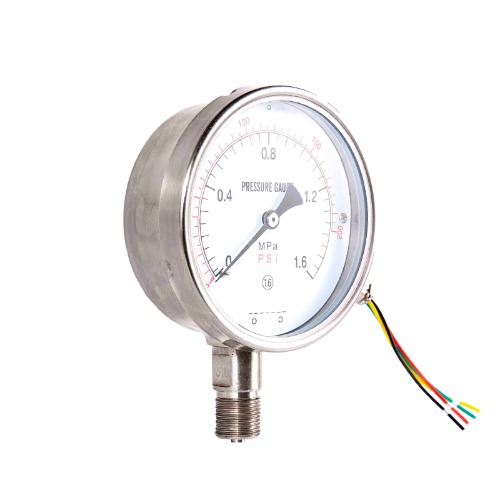

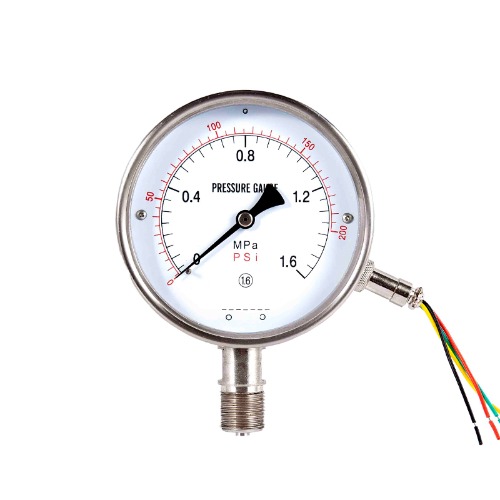

抵抗リモートトランスミッション（反振動）圧力計

技術仕様

このタイプの機器は、爆発の危険がなく、結晶化せず、固化せず、銅および銅合金に腐食を引き起こさない液体、ガス、または蒸気の圧力を測定するのに適しています。ローカルで圧力値を示すことに加えて、機器は測定値を内部スライド抵抗送信機を介して抵抗信号に変換し、測定ポイントから離れた二次機器に送信し、集中検出とリモートコントロールを可能にします。ケースの内側の空洞は減衰オイルで満たされているため、媒体の職場環境と圧力脈動での振動に抵抗する能力があります。
