横隔膜圧力計と低圧ダイアフラムゲージの違い

ダイアフラム圧力計


毎日の仕事では、ユーザーが実際にダイアフラム圧力計を必要とするが、契約または電話での会話中に、そのような状況がしばしば発生し、膜圧力計について言及します。この理由は、これらの2種類の圧力計が同じ外観を持っているからです。次に、2種類のゲージの主な違いを簡単に紹介しましょう。

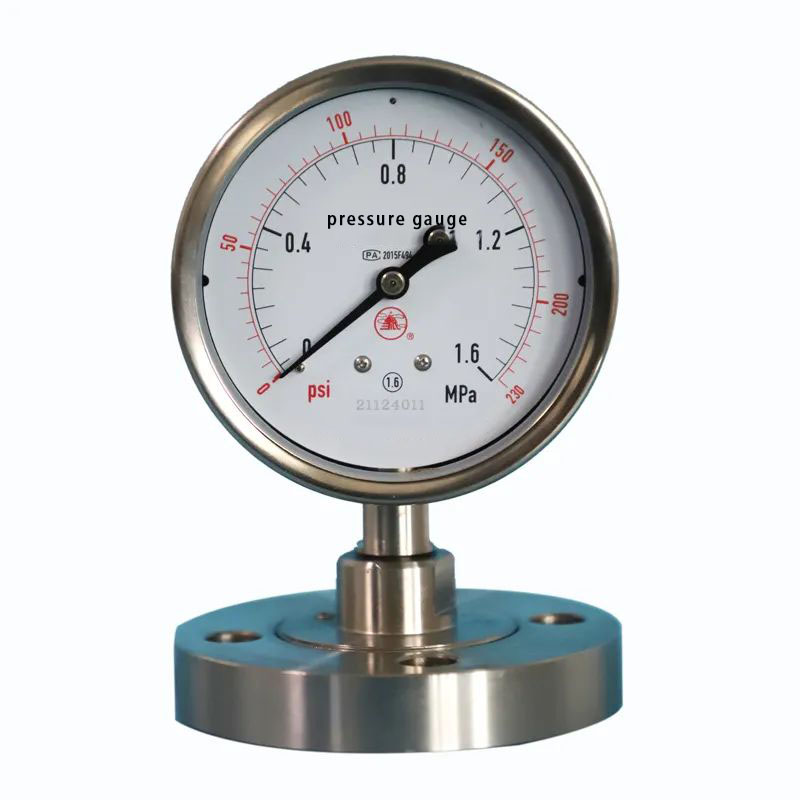

横隔膜圧力計の作業原理

ダイアフラム圧力計が圧力を測定すると、測定された作業媒体は分離横隔膜に直接作用します。ダイアフラムは上向きの変形を受けます。中圧は、スプリングチューブ内の充填液を介してスプリングチューブに伝染し、スプリングチューブの端を弾力性の変形させます。リンケージメカニズムの助けを借りて、メカニズムのギアシャフトが回転するように駆動されるため、ポインターがスケールで測定された圧力値を示します。

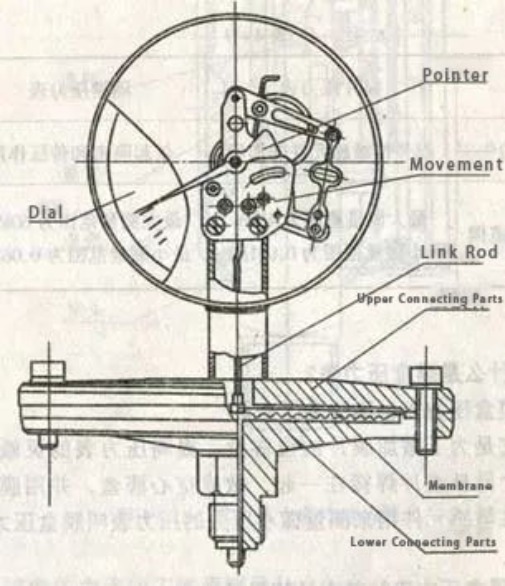

低圧ダイアフラムゲージの作業原理

圧力の影響下で、測定された作業媒体は弾性横隔膜に直接作用します。ダイアフラムは、弾性変形を上方に（陽圧を測定するため）または下方（負の圧力を測定するため）を受けます。ダイアフラムの中心に固定されたコネクティングロッドメカニズムを介して、メカニズムのギアシャフトを回転させ、それによりポインターがスケールで測定された圧力値を示します。

2種類の圧力ゲージの主な違いは次のとおりです。
（1）異なる弾性要素：
横隔膜圧力計の弾性要素はスプリングチューブであり、ダイアフラムはセパレーターとしてのみ機能します。低圧ダイアフラムゲージの弾性要素は、波形の横隔膜です。測定された圧力は横隔膜に作用し、弾性変形を上回る（または下方）します。圧力値は、ダイアフラムに溶接されたリンケージメカニズムを介して示されます。

（2）異なる精密グレード：
ダイアフラム圧力計は通常、1.6の精度クラスを持っています。低圧ダイアフラムゲージの精度クラスは2.5です。

（3）異なる測定範囲：
ダイアフラム圧力計の測定範囲：

低圧ダイアフラムゲージ測定範囲：

（4）使用するための異なる温度範囲：
ダイアフラム圧力計 ラジエーターまたはホース構造で設計でき、高温環境を測定するために使用できます。ただし、低圧ダイアフラムゲージは、リンケージ伝送メカニズムにより、冷却装置を使用できません。

結論：

一般的にきれいなガス、水、または油液の圧力を測定する場合、ステンレス鋼の圧力ゲージを選択できます。しかし、測定された培地に強い腐食性（塩酸、湿った塩素ガス、酸化鉄など）、高い粘度（ラテックスなど）が結晶化（塩水など）を起こしやすい場合（塩水など）、固化しやすい（熱いアスファルトなど）、または固体懸濁物質（下水など）が含まれます。 316Lステンレス鋼チューブでさえ、塩酸によって腐食されます。アスファルトおよび下水の懸濁物質または不純物は、圧力計の圧力ガイド穴を迅速にブロックし、機器が機能性を失います。
したがって、これらの条件では、これら2つのタイプの非接触圧力計が非常に適しています。腐食防止の目的を達成するために、異なる強い腐食性媒体に従って、異なる腐食耐性ダイアフラム膜材料を選択できます。横隔膜膜の存在により、強い腐食性、高い粘度、容易に結晶化し、媒体が圧力ガイドホールに流れ込むのを防ぎ、機器が正常に機能することを保証することを防ぐことができます。したがって、実際の作業圧力に基づいて、企業の使用習慣は、適切なタイプのダイアフラム圧力計または膜圧力計を選択します。」
