リモート圧力計とは何ですか？

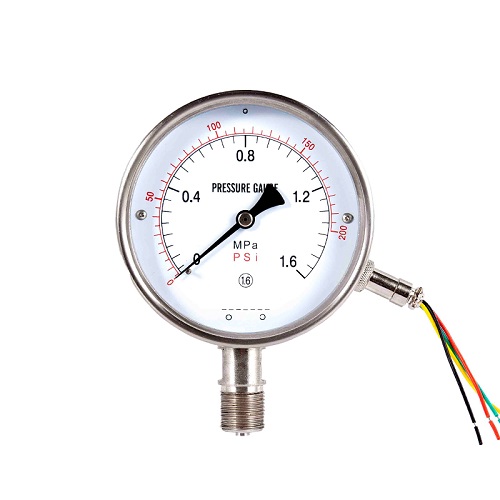

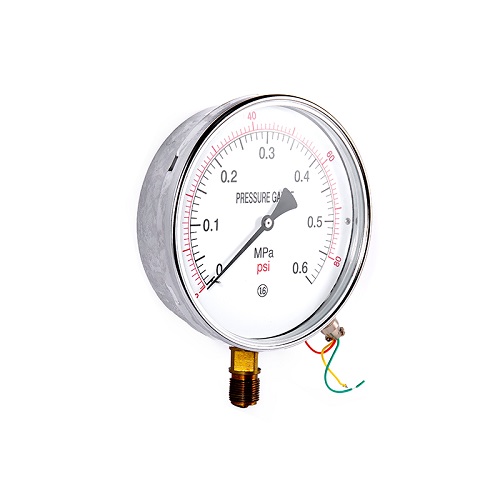

リモート送信圧力計
工業生産およびさまざまなエンジニアリング分野では、圧力測定が重要な作業です。 リモートトランスミッション圧力計 、圧力値を電気信号に変換してリモートで送信できる機器がかけがえのない役割を果たしているためです。圧力値をリアルタイムで表示できるだけでなく、データをリモートコントロールセンターに送信して、オペレーターがいつでも監視および調整を行うことができます。
今日は、ファートレイ圧力計のモデル、構造、材料を掘り下げましょう。

1。モデル番号の意味を明らかにします
リモート圧力計のモデル番号には通常、多くの情報が含まれています。さまざまなメーカーのモデルの命名規則はわずかに異なる場合がありますが、一般に特定のパターンに従います。一般的なYTZ-150を例にとる：
「Y」は、圧力計製品の普遍的なシンボルである圧力計を表し、圧力測定機器のカテゴリに属していることを示しています。
「TZ」は一般に、抵抗リモート伝送などのリモート伝送法を示します。ここでは、この圧力計が抵抗の変化を介して圧力信号のリモート伝送を達成することを示しています。
「150」は、圧力計のダイヤルの公称直径が150mmであることを示しています。ダイヤルの直径が大きいほど、測定値がより明確になり、圧力値を遠くから観察する必要がある状況に適しています。
さらに、一部のモデルには他の文字が続きます。たとえば、「Z」は衝撃耐性のタイプを示している可能性があり、このリモート圧力計が機械的振動に抵抗する特定の能力を持ち、振動のある作業環境に適していることを示しています。 「B」はステンレス鋼材料を表す可能性があります。つまり、圧力計はステンレス鋼をその材料として選択し、耐食性を高め、腐食性媒体からの圧力を測定するのに適しています。

2。内部構造の包括的な分析
リモート圧力計は、主に測定部分、抵抗要素、伝送メカニズム、ハウジングおよび接続インターフェイスなどで構成されています。
測定セクション：コアコンポーネントは、特定の形状に曲がった中空の金属チューブであるBourdonチューブです（通常はCの形）。測定された培地の圧力がBourdonチューブに入ると、チューブの端が力により弾性変形を受けます。圧力が大きいほど、変形が明らかになります。この変形は圧力測定の基礎であり、その後の信号変換とディスプレイはすべてこれに基づいています。
抵抗要素：通常、スライドポテンショメータが使用されます。ブラシは、スプリングチューブの伝送メカニズムに接続されています。スプリングチューブが圧力の変化により変形すると、ポテンショメータを滑らせるためにブラシを駆動し、それによってポテンショメータの抵抗値を変更します。この抵抗値の変化は、測定された圧力に比例し、圧力信号から抵抗信号への変換を達成します。
トランスミッションメカニズム：ロッド、ギアなどを接続することで構成されています。「ブリッジ」と「アンプ」として機能します。一方では、スプリングチューブのわずかな変形をブラシに伝達し、ポテンショメータを滑らせます。一方、スプリングチューブのわずかな変位を増幅し、ポインターを駆動してダイヤルで回転させて、局所的に圧力値を示します。
シェル：その主な機能は、内部コンポーネントを保護し、ほこり、水分、機械的衝突などを防ぎ、内部の精度部品に損傷を与えることです。一般的なシェル材料には、炭素鋼とステンレス鋼が含まれます。炭素鋼シェルのコストは低く、一般的な作業環境に適しています。ステンレス鋼シェルは、錆の予防と耐食性の特性が優れており、湿った状態や腐食性ガスや液体などの過酷な環境に適しています。
接続インターフェイス：これは、テスト済みの機器をパイプラインに接続するために使用されます。共通接続方法は、接続された接続です。たとえば、M20*1.5のスレッド仕様が非常に一般的に使用されています。この接続方法は、インストールに便利で、シーリングパフォーマンスが良好で、テストされた媒体が漏れないようにします。

3.材料の選択
リモート圧力計の各コンポーネントの材料の選択は、そのパフォーマンス、適用範囲、およびサービス寿命に直接影響します。
ボーデンチューブ素材：
銅合金：蛍光銅などなど、良好な弾力性と耐食性があり、比較的低い価格です。それらは、爆発の危険がない液体、ガス、または蒸気の圧力を測定するのに適しています。たとえば、水や空気などの一般的な媒体の圧力を測定するために使用されます。
ステンレス鋼：304/316/316Lステンレス鋼などの材料は、非常に強力な腐食抵抗を備えています。それらは、弱いアルカリ性を持つが爆発リスクがなく、結晶化し、固化しない液体、ガス、または蒸気の圧力を測定するのに適しています。それらは、化学工学、石油、医薬品などの産業で広く使用されています。これらの産業の測定された媒体には、多くの場合、特定の腐食特性があります。
シェル素材：
炭素鋼：費用対効果が高く、処理が容易であり、一般的な環境での圧力ゲージの保護要件を満たすことができます。場合によっては、腐食抵抗が高度に要求されず、環境が比較的乾燥していない場合、通常の機械処理ワークショップなど、腐食性物質がない場合、炭素鋼に包まれたリモート伝送圧力計を選択できます。
ステンレス鋼：優れたアンチラストおよび腐食抵抗特性を備えています。腐食性ガスや液体を備えた湿気や環境でさえ、それは長い間安定して働くことができます。化学工学、海洋工学、食品加工などの産業では、労働条件が厳しいものであるため、ステンレス鋼に包まれたリモートトランスミッション圧力計がより良い選択です。
コネクタ資料：
銅コネクタ：通常、銅合金スプリングチューブと組み合わせて使用​​され、腐食性媒体のない圧力測定システムに適しています。銅合金スプリングチューブと良好な互換性を持ち、優れた接続とシーリングの性能を確保できます。
ステンレス鋼の関節：ステンレス鋼製スプリングチューブと組み合わせて、腐食性媒体が関与する状況に適しています。その腐食抵抗は、ステンレス鋼製スプリングチューブの耐性と互換性があり、培地腐食による関節の漏れやその他の問題を効果的に防ぎ、それによりシステム全体の信頼性とサービス寿命を高めます。
まとめ：
リモート圧力計のモデル、構造、および材料は、相互に関連し、相互に影響力があります。リモート圧力計を選択するときは、特定のアプリケーションシナリオ、測定培地の特性、および測定精度要件に基づいて、これらの要因を包括的に考慮する必要があります。この方法でのみ、リモート圧力計はその動作中に安定して確実に動作し、産業生産とエンジニアリングの建設に正確な圧力データサポートを提供できます。この紹介を通して、誰もがリモート圧力計についてのより深い理解と知識を持つことができることを願っています。
