応用:
の 送信機 は、世界の先進的な分離拡散シリコンまたはガラス微溶解圧力感知コンポーネントと高品質の集積回路で構成されています。高品質、低価格、さまざまな産業用途に適応できるのが特徴です。主回路の製造材料は先進的であり、外部の封止と硬化は完全に分離されており、防爆、防塵などの過酷な使用条件の要件を満たしています。さまざまなプロセスコネクタを選択することで、強力な腐食性媒体、高温および低温媒体、粘性媒体を正確に測定できます。さまざまな自動制御環境に適しており、石油、化学工業、鉄鋼、電力、建材、繊維、医薬品、食品、ガス、科学実験、軍事産業などのさまざまな防爆分野で広く適用されています。各プロセスポイントでの圧力の測定、監視、制御を実現し、 標準 DC 4 ~ 20mA 信号出力と HART 通信を提供します。

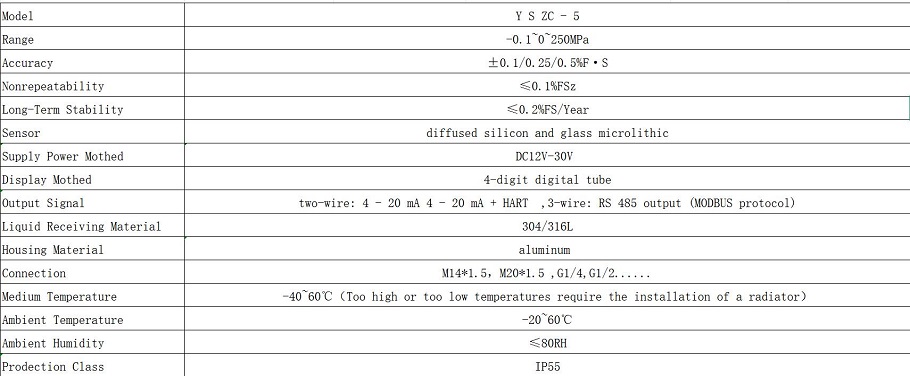

モデルと仕様:

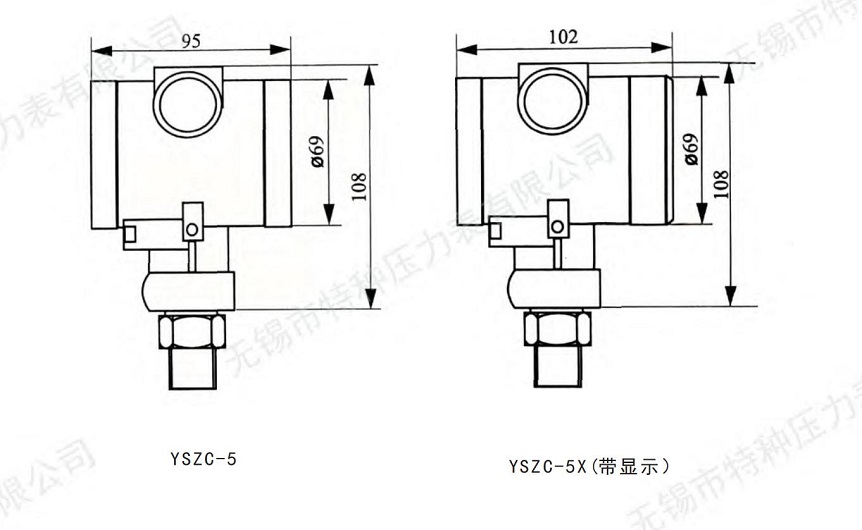

寸法:
取り付け:
·インストールの準備: 適切な設置場所を選択し、環境が送信機の動作条件を満たしていることを確認してください。振動、高温、湿度などの測定精度に影響を与える可能性のある要因を避けてください。設置場所はデバッグやメンテナンスに便利である必要があり、トランスミッターに余分な圧力がかからないように設置面は平らである必要があります。
·インストール手順: の installation methods for pressure transmitters of different interface types are different. For example, for pressure transmitters with threaded interfaces, it is necessary to ensure that the sealing surface of the connection with the pressure measurement equipment is smooth and flat. Use your hand to insert the equipment into the corresponding installation hole, then tighten it using a wrench as needed, but be sure not to exceed the specified tightening torque.
圧力トランスミッタ ユーザーマニュアル
機器を設置および使用する前に、このマニュアルをよくお読みください。
1、一般的な圧力計は、爆発の危険がなく、結晶化せず、固化せず、圧力計の部品に腐食を引き起こさない液体、気体、蒸気の圧力を測定するのに適しています。
2. 耐震圧力計は機械振動の激しい環境や媒体圧力の変動が激しい環境でも使用できます。
3. ステンレス製の圧力計は、屋外、高温、腐食性の環境や、わずかに腐食性の媒体の測定に使用できます。
4. ダイヤフラム式圧力計は、腐食性の強い液体、粘度の高い液体、結晶化しやすい液体、固体粒子を含む液体の圧力を測定できます。
5. 通常はレンジの3/4まで使用しますが、変動圧力測定の場合はレンジの2/3まで使用します。
6. 媒体が液体の場合、機器は測定点と同じ水位線上に設置する必要があります。それ以外の場合は、適切な調整を行う必要があります。
7. 圧力計は垂直に設置してください。設置中にゲージケースを移動することは厳禁です。ダイヤフラム式圧力計のダイヤルは緩めたり、分解したりしないでください。
8. 最高圧力1.6MPa以下の耐震式計器の場合、大気圧の変化により指針の位置がずれる場合、オイルシールに小穴を開けてケース内外の圧力差をバランスさせることができます。
9. 使用環境条件: 耐震レベル:一般型 V・H・2 または V・H・3 耐震型 V・H・4 保護等級:一般型 IP54:密閉型で耐衝撃型です。 1P65 温度:一般タイプ(-40~70)℃、耐衝撃タイプ(-5~55)℃(グリセリン)、 (-25~55)℃(シリコンオイル)。相対湿度: <85%。
10. 使用中、機器は清潔で良好な状態に保つ必要があります。安全性を確保するために、定期的に(6 か月以内の間隔で)校正を実行することをお勧めします。
11. 機器は、換気が良く乾燥した屋内環境に保管する必要があります。室内の空気が機器に腐食作用を及ぼすことがあってはならない。
