産業機器の耐衝撃圧力計の型式、構造、材質をご存知ですか？

耐衝撃圧力計

工業生産の複雑な環境では、圧力測定の安定性は機器の安全性と生産効率に直接影響します。普通 圧力計 振動やパルスのある環境では、指針が揺れたり、不正確な読み取りが発生したり、さらには機構が損傷したりする傾向があります。対照的に、耐衝撃圧力計は、その独自の設計により、振動条件下では「必須」の機器となっています。この記事では、モデル、構造、材料の 3 つの側面から詳細な分析を行い、正確な選択と適用を支援します。

モデル

耐衝撃圧力計のモデルには、通常、測定範囲、構造形状、設置方法などの重要な情報が含まれています。主流の YN シリーズを例に挙げます。

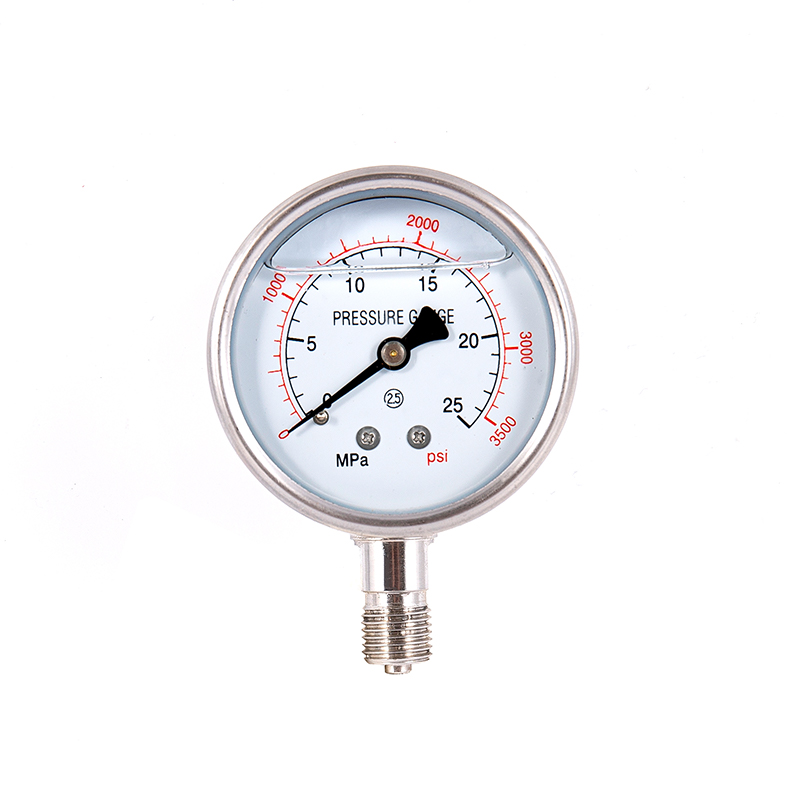

・YN-60： Yは圧力計、Nは耐衝撃性、60はダイヤルの直径（mm）を表します。接尾辞がない場合は、放射状にエッジのない設置とみなされ、小型および中型の機器 (エアコンプレッサー、油圧ポンプなど) に適しています。

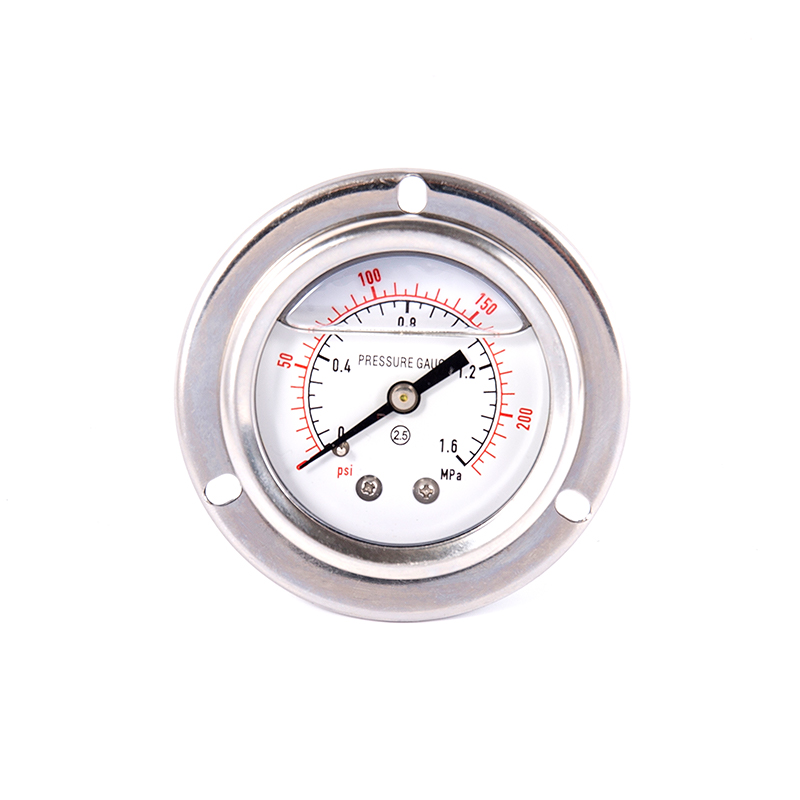

・YN-100ZQ： 「ZQ」は軸方向のエッジマウント設置を示し、振動伝達を防ぐために制御盤パネルに埋め込むのに適しています。船舶のエンジンルームや鉱山機械などの強い振動が発生する環境でよく使用されます。
選択原則: 振動強度（例：装置の振動が3.5m/sを超える場合は耐衝撃タイプを選択する必要がある）、媒体特性（腐食環境ではステンレス材が必要など）、設置スペースなどを考慮して総合的に選定します。

構造設計

耐衝撃圧力計の安定性は、次の 3 つの中心的な設計から生まれています。
デュアルダンピングシステム
·物理的バッファリング: 時計のケースには高粘度のシリコン オイルまたはグリセリン (ISO VG 1000 規格に準拠) が充填されており、機械振動エネルギーの 80% 以上を吸収し、指針の動きの振幅を 80% 減少させます。
·シール設計: エッジマウントのアキシャルタイプ（YN-100ZQなど）は、複層ガラスにより減衰液と位置決めピンを隔離し、オイル漏れによる精度への影響を防ぎます。

動的応答の最適化： 耐衝撃圧力計は、コンプレッサーやポンプなどの脈動圧力を伴う用途において、指針の移動経路を延長することにより（例えば渦巻バネ管を使用するなど）、瞬時の圧力変動を緩やかな変化に変換し、±1.6%の精度で長期安定性を確保します。

素材から選ぶ
材料は圧力計の耐食性、耐熱性、耐用年数を直接決定します。
ケースとコネクタ:
・ステンレス： 酸やアルカリの腐食に強く、化学工業や製薬産業に適しています。原子力や食品加工などの高需要シナリオでも安定して稼働できます。
・銅合金： 低コストで加工が容易で、強い腐食作用がなく油圧システムで一般的に使用されます。ただし、アンモニア媒体との接触は避けてください（応力腐食を受けやすいため）。

スプリングチューブとムーブメント：
・リン青銅：弾力性に優れ、へたりに強いです。一般産業機器などの高温環境（-10℃～60℃）に適しています。
●ステンレス製：高温（-40℃～200℃）でも変形しにくく、蒸気パイプラインや高温反応容器に適しています。

減衰液とシール:
・シリコーンオイル：-40℃でも固化せず、200℃でも蒸発せず、耐熱温度が広い。高温用途 (射出成形機の油圧システムなど) に最適です。
・ニトリルゴムシール：油には強いが溶剤には弱い。フッ素ゴムシールは強い腐食性媒体にも耐えられますが、高価になります。

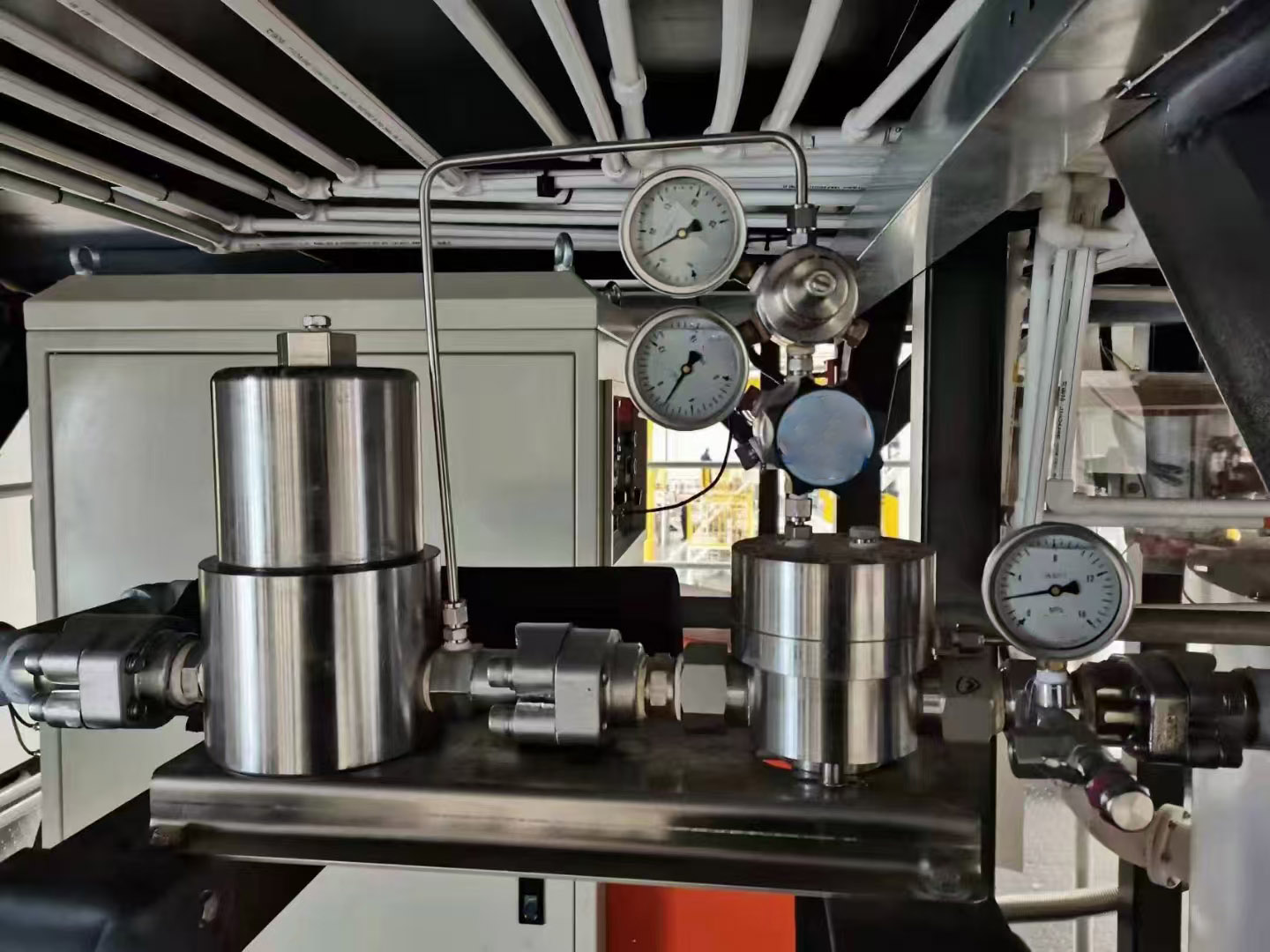

適用シナリオと選択の提案
耐震圧力計が必須となるシーン
・強い振動環境：船舶機関室（振動加速度5m/s2以上）、鉱山クラッシャー、軸方向設置機種を選択。
脈動する圧力媒体：レシプロコンプレッサーの出口（脈動0.2MPaまで）、射出成形機の油圧システム（衝撃周波数30～50Hz）。緩衝ネジを備えた構造を優先的に選択してください。

選択のための主要なパラメータ
・範囲：使用圧力の1.5倍をカバー（例：使用条件10MPaの場合、0～16MPaを選定）。スプリングチューブの疲労を防ぐため、フルレンジでの長時間の使用は避けてください。
・接続：機器に合わせて適切なねじを選択してください（G1/2、M20*1.5など）。腐食性媒体の場合は、316L ステンレス鋼コネクタを使用します。

メンテナンスと設置: 寿命の延長
・取付仕様：垂直に設置し、減衰液が均一に行き渡るようにしてください。傾斜角度は 30°以下である必要があります。主な振動源には、必要に応じてバッファチューブを追加する必要があります。
・定期メンテナンス：24ヶ月に1回校正を行ってください。高温環境（80℃以上）では、12ヶ月ごとにシリコーンオイルの状態を点検してください。オイルが濁ったり、漏れたりした場合は、すぐに交換してください。
・過酷な環境での取り扱い：-20℃以下：油やグリセリンが入った温度計は使用禁止。代替の低温シリコーンオイルタイプもございます。腐食性の高い環境では、ステンレス鋼表面の不動態化層の完全性を定期的にチェックする必要があります。

耐衝撃圧力計の選択と適用には、技術と経験の組み合わせが必要です。 YN-60 の基本的な産業用途から YN-150ZQ の複雑な作業条件まで、銅合金の経済性から 316L ステンレス鋼の高い耐食性まで、あらゆる細部に工業デザインの職人技が反映されています。工業生産の安全を守るために、無錫特別圧力計をお選びください。
