磁気フラップレベルゲージはどのように機能しますか?記事でわかりやすく解説します！

広大な工業生産システムにおいて、液面レベルの測定は精密な「賢い目」のようなもので、生産プロセスの安定的かつ効率的な稼働を確保する上で重要な役割を果たしています。石油化学産業の大型貯蔵タンクから、電力分野のボイラー水タンク、食品および飲料産業の生産タンクに至るまで、液面の正確な検出は非常に重要です。また、磁気フラップ レベル ゲージは、その独自の動作原理と優れた性能上の利点により、多くの産業分野で信頼できる液体レベル測定ツールとなっています。

I.動作原理：浮力と磁気の独創的な組み合わせ

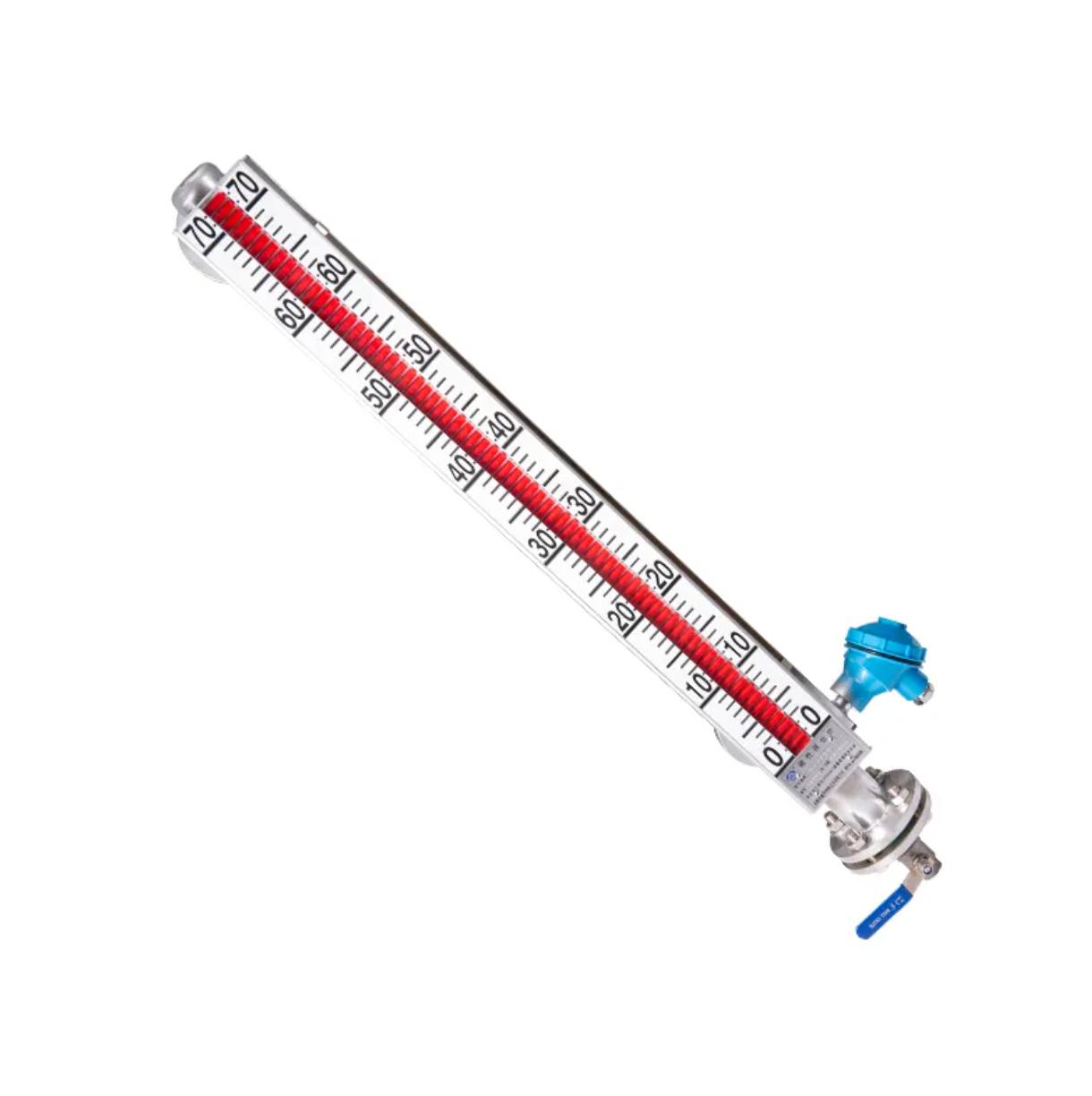

磁気フラップレベルゲージの設計は、浮力の原理と磁気の相互作用からインスピレーションを得ています。主に、測定容器に接続されたメインチューブ、内部に永久磁石を備えた磁気フロート、および外部表示パネル（赤と白の2色の磁気フリップコラムで構成）で構成されます。測定容器内の液面が変化すると、メインチューブ内の磁性フロートが浮力効果により同期して上下します。さらに、フロート内の永久磁石鋼が磁気結合効果により外部表示パネルの磁性フリップコラムを180度回転させます。液面が上がるとフリップカラムが白から赤に変わります。液面が下がると、フリップカラムが赤から白に戻ります。フリップカラムの色の変化により、液面の高さを直感的かつ明確に読み取ることができ、液面の視覚的な監視が実現します。この非接触測定方法は、従来の機械的摩擦によって引き起こされる障害を回避するだけでなく、 液面計 だけでなく、測定プロセスの安全性と信頼性も保証します。過酷な産業環境でも安定して動作します。

II.製品の利点: 産業要件を完全に満たします
直感的でわかりやすい表示
マグネット式フラップ式液面計の表示パネルはユニークなデザインとなっております。目盛と数字を太くし、視認性と視野角を大幅に向上させました。強い光にさらされる屋外の貯蔵タンクでも、照明が暗い屋内の生産作業場でも、オペレーターは液面データを簡単かつ迅速に読み取ることができます。 2 色のフリップカラムのデザインはさらに人目を引き、さまざまな周囲光条件下でもはっきりと区別できるため、生産プロセス中の液体レベルの監視に非常に便利です。

設置やメンテナンスに便利

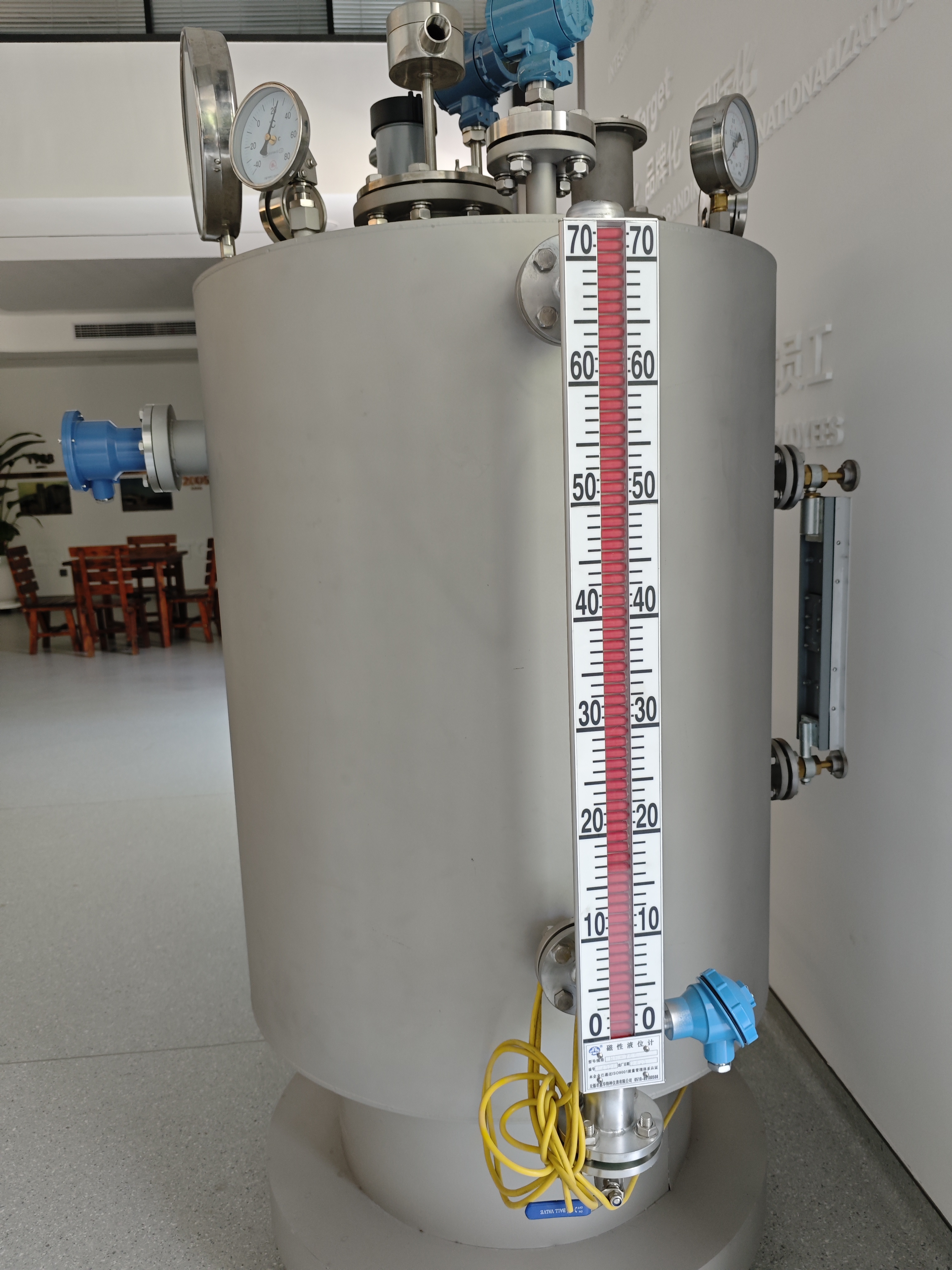

シンプルな本体構造のモジュール設計を採用しています。主なコンポーネントには、メインチューブ、フロート、表示パネル、接続フランジが含まれます。複雑な可動部品はありません。設置方法は柔軟かつ多様です。横置きタイプは石油貯蔵タンクや消火水槽などの大型縦型コンテナに適しており、上置きタイプは球形タンクや横型タンクなど、上部の開口が制限される場合に使用します。また、液面計にはストップバルブが付いています。後の段階で洗浄、メンテナンス、部品交換が必要な場合でも、機械を停止することなく稼働できるため、メンテナンスのコストと時間を効果的に削減し、生産効率を向上させることができます。

幅広い使いやすさ
耐圧性、耐温度性に優れています。使用圧力の上限は1.0MPaに達し、使用温度範囲は-20℃から200℃までカバーします。高温蒸気や低温液化ガスなどの過酷な作業条件にも適応します。粘性や固化しやすい媒体に対しては、オプションでスチームジャケットや電気加熱装置を選択することで、測定時の媒体の流動性を確保し、測定精度を保証します。また、耐食性、防爆性にも優れています。フッ酸や濃硫酸などの強力な腐食媒体に耐えることができる、過酷な腐食環境向けに特別に設計されたインナーライナーおよびプラスチックタイプの液面計を提供しています。同時に耐圧防爆形（Exd IIC T6 Gb）と本質安全防爆形（Ex ia IIC T6 Ga）の二重認証を取得し、保護等級はIP66/IP67となります。石油やガスの保管や輸送、医薬品やその他の可燃性および爆発性の場所でも安全に使用できます。

高い精度と信頼性:
磁気フラップ式液面計は、安定した構造と高度な測定原理により、測定精度が高く、誤差を小さい範囲に制御することができます。長期使用中、外部干渉の影響を受けにくく、常に信頼性の高い性能を維持できるため、工業生産に正確な液面データを提供し、異常な液面に起因する機器の故障や生産事故を効果的に回避できます。

Ⅲ．応用分野：さまざまな産業の発展を促進
石油および化学産業
石油精製や化学品の製造プロセスにおいて、さまざまな貯蔵タンクや反応容器内の液面レベルを監視することは非常に重要です。磁気フラップ式液面計は、原油、石油精製製品、化学原料などの液面高さをリアルタイムに表示します。磁気スイッチと組み合わせることで、高液位および低液位の警報機能を実現し、タンクのオーバーフローや空っぽなどの事故を効果的に防止できます。たとえば、大規模な製油所の貯蔵タンクエリアでは、自動制御システムと組み合わせて磁気フラップレベルゲージを使用することで、遠隔監視と自動液体補充が実現され、生産の安全性と管理効率が大幅に向上します。

電力産業
ボイラー水タンクの水位は、発電所の安全な運転の重要な指標です。磁気フラップ式液面計は、耐高温設計とスチームジャケット断熱対策により、200℃以上の水位を正確に測定できます。また、水位の偽りによるボイラーの空焚きや水あふれ事故を検知・防止することもできます。 某火力発電所に先進の磁気フラップ式液面計を採用して以来、水位の計測誤差が大幅に減少し、運転の安定性が大幅に向上し、継続的かつ安定した電力の供給が可能になりました。

飲食業界
衛生的な生産環境では、液面測定装置の衛生要件は非常に高くなります。プラスチックタイプの磁気フラップレベルゲージは、FDA材料の本体と食品グレードのシールリングを採用しており、完全に密閉された構造は細菌の増殖を効果的に防ぎます。ビール発酵タンクや乳製品貯蔵タンクなどの設備の液面監視に広く使用され、食品・飲料製造工程の衛生安全と品質安定性を確保しています。

Ⅳ 設置場所と環境要件
垂直性制御: 液面計の本体は地面に対して完全に垂直であり、傾斜角度誤差は 2° 以下でなければなりません。レベルゲージを使用して校正することをお勧めします。設置の際は、熱膨張・収縮の影響を避けるため、本体底面に100mm以上、上部に50mm以上のスペースを確保することを推奨します。
干渉源を避ける: 強い磁場 (大型モーターから 30 メートル以内)、激しい振動のある場所 (振動強度 > 5mm/s)、または高温放射線源のある場所 (>60℃) への設置は禁止されています。磁気カップリングの故障や機械的損傷を引き起こす可能性があります。
媒体の互換性: 本体の材質 (304SS/316L など) は媒体の腐食に耐性がなければならず、フランジのシール面には PTFE ガスケットを使用する必要があります。塩化物含有量が過剰な媒体の場合は、二相ステンレス鋼材料を選択する必要があります。

干渉源を避ける: 強い磁場 (大型モーターから 30 メートル以内)、激しい振動のある場所 (振動強度 > 5mm/s)、または高温放射線源のある場所 (>60℃) への設置は禁止されています。磁気カップリングの故障や機械的損傷を引き起こす可能性があります。
媒体の互換性: 本体の材質 (304SS/316L など) は媒体の腐食に耐性がなければならず、フランジのシール面には PTFE ガスケットを使用する必要があります。塩化物含有量が過剰な媒体の場合は、二相ステンレス鋼材料を選択する必要があります。
