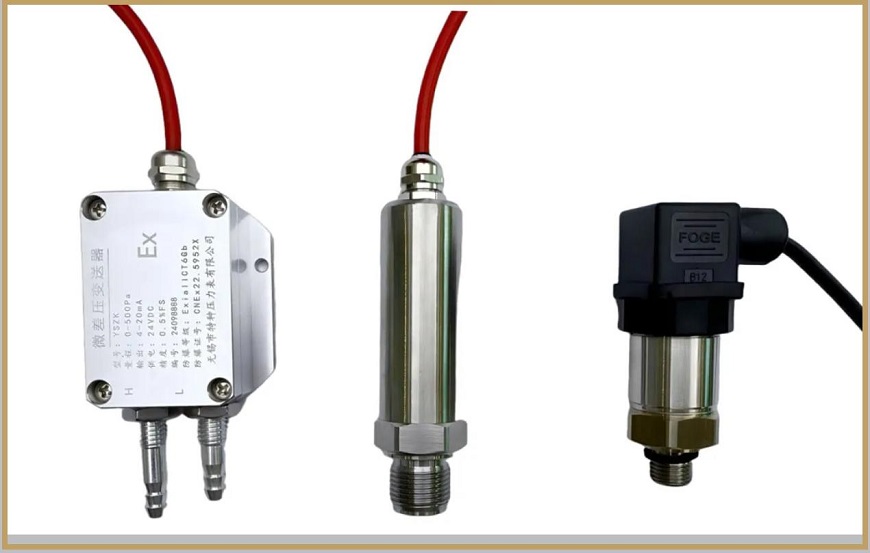

コンパクト 圧力送信機 (英語:コンパクト圧力送信機)は、測定された圧力信号(ガスまたは液体圧力など)を標準化された電気信号(4-20MA、0-5Vなど)に変換する小型化されたデバイスです。その機能には、小さいサイズ、軽量、便利な設置、限られたスペースを持つアプリケーションの適合性(コンパクト機器、ポータブル機器、マイクロ産業システムなど)が含まれます。
1.モデルを決定するための鍵は、パラメーターにあります。
コンパクト圧力送信機のモデル番号は、通常、文字と数字の組み合わせです。コーディングルールは、さまざまなメーカーによってわずかに異なりますが、コアパラメーターは一般的に同じです。これらのポイントを考慮することにより、要件をすばやく一致させることができます。
・YSZC:製品シリーズを表し、特定のコンパクト圧力送信機シリーズに属していることを示します。これは、メーカーが設定したコード、レター、または内部番号のルールである可能性があります。または、いくつかの一般的な特性を持っていることを表している可能性があります。
・圧力範囲:数字で直接マークされています。一般的なユニットには、MPA、KPA、およびBARが含まれます。たとえば、0-1 MPAは、測定範囲が0〜1メガパスカルであることを示します。
・出力信号:業界で一般的に使用されるのは、「4-20MA」(アナログ信号)とRS485(デジタル信号、多くの場合Modbusプロトコルとペアになっています)です。モデルは、それを「420」または「RS485」として示している場合があります。
・精度グレード:数字または文字で示されています。たとえば、「0.25」は0.25グレードの精度を表し、「0.5」は0.5グレードです。精度が高いほど、測定誤差が小さくなります。
2、3つのコアコンポーネントがパフォーマンスを決定します。
コンパクト圧力送信機のサイズは小さくなっていますが、コンパクトな構造と完全な機能があります。主に3つのコアパーツで構成されています。
・圧力センシング要素(コアセンシングユニット):測定された培地と直接接触すると、圧力信号を小さな電気信号に変換します。主流のタイプには、「拡散シリコンセンサー」(高精度、迅速な応答、従来の産業シナリオに適した高速応答)と「セラミックセンサー」(酸性やアルカリなどの過酷な培地に適した腐食、汚染に対する耐性)が含まれます。
・信号処理モジュール:圧力センシング要素から小さな信号を受信し、増幅、フィルタリング、および線形化処理により、それらを標準出力信号(4-20maなど)に変換します。この部分は、送信機の安定性と干渉能力を決定します。
・ケースとインターフェイス:シェルは保護コンポーネントとシーリングコンポーネントとして機能し、インターフェイスはテストされたパイプライン/機器の接続に使用されます。一般的な保護レベルには、IP65(ダストプルーフおよびスプラッシュプルーフ)およびIP67(防塵および防水浸漬)が含まれます。接続タイプには、M20*1.5スレッド(標準)、G1/4スレッド(Imperial)などが含まれます。
3、材料が測定結果を決定します。
圧力センシングダイアフラム:媒体と直接接触すると、それは材料選択の重要な要因です。
・316Lステンレス鋼:腐食に耐性があり、高強度で、水、油、一般的なガスなどのほとんどのシナリオに適しており、お金に適した価値を提供します。
・合金C:化学物質や冶金などの産業の過酷な環境に適した強力な腐食剤(塩酸や硫酸など)に耐性があります。
・タンタルシート:高酸(特に加水酸)に耐性があり、高コストで、特別な状況でのみ使用されます。
・セラミック:静的な電気のない酸とアルカリに耐性があり、食品や医学などの衛生レベルの用途に適しています(金属汚染の回避)。
ケースマテリアル
主にダイキャストアルミニウム合金(表面粉末コーティング、軽量、低コスト)またはステンレス鋼(腐食に耐性があり、屋外および湿度の高い環境に適しています)で作られています。
シーリング材料
一般的に使用される材料には、ニトリルゴム(油に耐性があり、通常の温度に適しています)、フッ素ゴム(高温と低温の両方に耐性、強い腐食に耐性があり、極端な状態に適しています)、およびシリコンゴム(食物グレード、衛生シナリオに適した食物グレード)が含まれます。
4、適切な送信機を選択する方法:3つの重要なヒント
・ミディアムに焦点を当てる:腐食性媒体の場合、限られたオプションにはハステロイ合金、セラミックダイアフラムが含まれ、衛生用途にはセラミックとシリコンのゴムシールが選択されます。
・2番目に作業状態に焦点を当てる:高温環境の場合、ステンレス鋼のケーシングとフッ素ゴムシールが選択されます。限られたスペースでは、送信機の長さ(通常は100mm以下)が確認されています。
・最後に、要件を考慮してください。精度要件は、0.25グレードの拡散シリコンセンサーのためです。さらに、リモート通信が必要であり、RS485出力を選択する必要があります。
まとめ:
コンパクト圧力送信機のサイズは小さくなりますが、産業測定における重要な役割を確保するために、適切なモデル、構造、材料を選択することが不可欠です。労働条件に基づいて選択について具体的な疑問がある場合は、ディスカッション領域にコメントを残して、詳細についてはお気軽にご連絡ください!
