圧力計：建設の詳細から操作メカニズムへの包括的な解釈

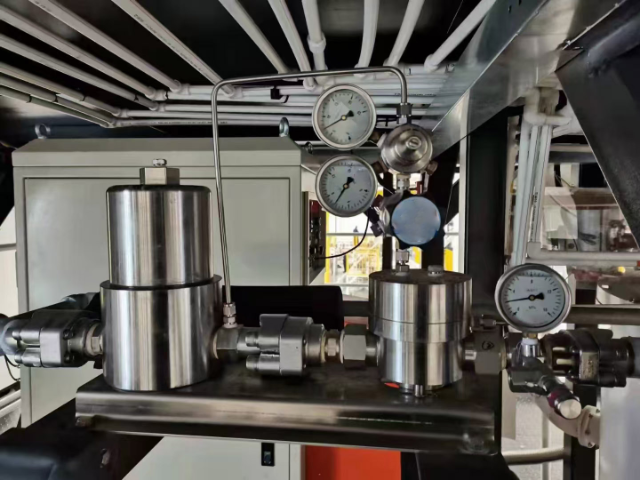

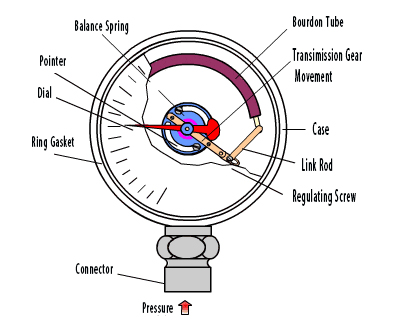

1。圧力計の主な構造

01弾性敏感な要素
・Bourdonチューブ：最も一般的な弾性要素は、C形、らせん状、またはらせん形の形であり、銅合金またはステンレス鋼で作られています。内部が圧力にさらされている場合、ブールドンチューブは外側に伸び、ポインターが回転します。
・ダイアフラム：測定に使用される低圧および腐食性メドゥイムは、圧力の影響を受けた後に変形する金属またはゴムで作られています。
・ベローズ：非常に小さな圧力の測定に適しており、大きな変形と高感度。

02透過ギア
・リンクロッド：弾性要素とギアメカニズムを接続して、変形変位を送信します。
・ファン型ギア：線形運動を回転運動に変換し、ポインターのたわみ角を増幅します。
・小さなギア：セクターギアとメッシュし、ポインターシャフトを駆動して回転させます。

03デバイスを示す
・ポインター：現在の圧力値を表示し、通常はダイヤルと組み合わせて使用されます。
・ダイヤル：圧力単位（MPA、バー、PSIなど）を示し、異なる測定範囲は異なるスケール範囲に対応します。

04シェルと接続コンポーネント
・ケース：内部メカニズムを保護します。材料は、プラスチック、ステンレス鋼、またはアルミニウム合金のいずれかです。耐衝撃性 圧力計 振動を減らすために、内部のオイル（シリコンオイルやグリセリンなど）で満たされています。
・接続：テストされたシステムを接続するために使用されます。一般的なスレッド標準には、G1/2、NPT、BSPなどが含まれます。


2。圧力計の作業原則

01圧力の伝播
・測定された培地（ガスまたは液体）は、界面を介して圧力計に入り、弾性要素（Bourdonチューブ、ダイアフラム、ベローズなど）に作用します。

02弾性元素変形
・Bourdonチューブの種類：圧力が上がると、Bourdonチューブは徐々に（C字型チューブの場合）徐々にまっすぐになり、内圧により拡張（スパイラルチューブの場合）が膨張し、変位が生じます。
・ダイアフラムの種類：圧力により、ダイアフラムの中心が曲げ変形を起こし、圧力によって変位が異なります。
・ボロータイプ：非常に小さな圧力の測定に適した軸方向の膨張と収縮。

03機械透過増幅
弾性要素のわずかな変形は、リンケージメカニズムを介してセクターギアに伝達され、小さなギアを駆動して回転させてポインターが偏向します。ギアトランスミッションメカニズムシステムの機能は、変位を増幅し、ポインターが圧力値を明確に示すことを可能にすることです。

04ポインター表示
ポインターはダイヤルを移動し、対応する圧力値を指します。例えば：
・圧力が0の場合、ポインターは「0」マークを指す必要があります（正確ではない場合は、ゼロ調整が必要です）。
・筋肉の構築の圧力が上昇すると、ポインターは時計回りに回転し、現在の圧力値を示します。

05ゼロからゼロへの戻りメカニズム
圧力が放出されると、弾性要素は元の状態に戻り、ポインターはヘアスプリング（またはスプリング）のアクションの下でゼロ位置に戻ります。


3.特別なタイプの圧力ゲージの登場原理
01衝撃防止圧力計
・振動中のポインターへの影響を減らすための内部オイル充填（シリコンオイルまたはグリセリン）
・油圧機械やコンプレッサーなどの振動環境に適しています

02差圧ゲージ
・デュアルブルドンチューブまたは二重ダイアフラム構造を使用すると、2つの圧力源の違いを測定します。
・フィルター監視、フローメーター、およびその他の関連アプリケーションに使用されます。

03デジタル圧力計
・圧力センサー（ピエゾレオス酸塩や容量性など）を使用して、圧力信号を電気信号に変換し、その後、デジタルで処理および表示されます。
・自動制御に適した4-20MAまたはRS485信号を出力できます。

4. summarize

・機械的圧力計：ギアの回転と組み合わせた弾性要素の変形に基づいて、単純な構造があり、維持が簡単です。
・電子圧力計：センサーデジタルディスプレイ、高精度、リモートデータ送信が可能
・選択基準：媒体、圧力範囲、および環境（振動、腐食）に基づいて適切なタイプを選択します。

圧力計は小さいですが、産業の安全性において非常に重要です。正しい使用とメンテナンスは、長期的な安定した操作を確保することができます。
