カプセル圧力計とは何ですか?カプセル圧力計の構造とパラメータ

低圧測定の分野では、カプセル圧力計はその高精度と安定性により重要な地位を占めています。ガスパイプライン、換気システム、化学反応容器内の低圧の監視など、あらゆる場所でその存在が確認できます。今回は、カプセル圧力計のモデルの意味、構造構成、材質の選択について詳しく掘り下げてみましょう。


カプセル圧力計：型式
基本モデル: 「YE」で始まります。「Y」は圧力計の略で、「E」は特にダイヤフラム構造を指します（通常のスプリングチューブ圧力計の「Y」とは異なります）。
ダイヤル直径: 基本シリアル番号の直後の数字はダイヤル径（単位：mm）を表します。たとえば、YE-100 はダイヤルの直径が 100mm であることを意味し、YE-150 は 150mm を意味します。文字盤が大きいほど読み取り精度が高く、長距離の観測が必要なシーンに適しています。
特殊関数識別子: 一部のモデルには、特別な機能を示す追加の文字が付いています。たとえば、「YE-100B」の「B」はエッジ付きのステンレス鋼材を示す場合があります。 「YE-100Z」の「Z」はアキシャル取付を表します（デフォルトはラジアル取付）。
たとえば: 「YE-100BZ」は「ステンレス材、ダイヤル径100mm、軸付カプセル圧力計」を示します。モデル番号を見るだけで、使用要件を満たしているかどうかをすぐに判断できます。

カプセル圧力計の構造部分
とはいえ、 カプセル圧力計 サイズはそれほど大きくありませんが、内部構造は独創的に設計されており、すべてのコンポーネントが連携して低圧力を正確に測定します。

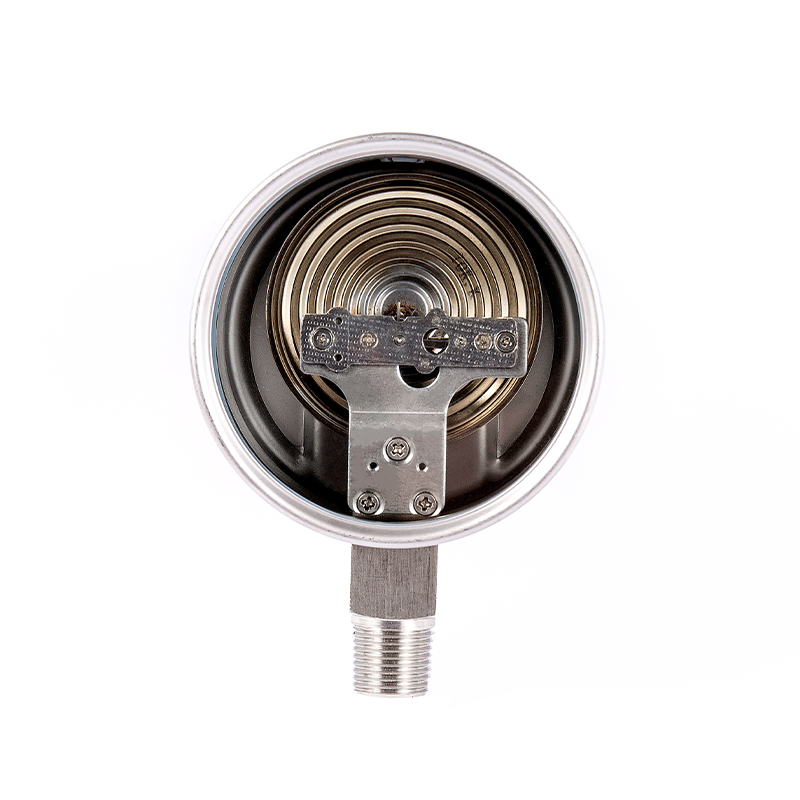

コア測定エレメント：カプセル
これは、2 つの金属ダイヤフラム (通常は銅合金またはステンレス鋼で作られている) の端を溶接することによって形成され、密閉された平らな円形の箱が作成されます。測定媒体がダイヤフラムボックス内に入ると、圧力の影響によりダイヤフラムが弾性変形（膨張または収縮）します。これが圧力測定の「力の源」です。
伝達機構：微小な変位を増幅
ダイヤフラムの変形が極めて少ない。ポインターを回転させる前に、コンロッドやギアなどの伝達機構を介して増幅する必要があります。このプロセスは「てこの原理」に似ており、小さな圧力変化を目に見えるポインタの変位に変換します。
表示システム：圧力値を視覚的に表示
ポインタとダイヤルが含まれます。スケール単位は主に KPa (キロパスカル) または MPa (メガパスカル、低範囲の用途によく使用されます) です。一部の特殊モデルではバーなどの単位も表示されるため、さまざまなシナリオでの読み取りが容易になります。
シェルと接続
外殻は内部コンポーネントを保護するとともに、防塵、防湿の機能も果たします。コネクタは測定されたパイプラインを接続するために使用され、カプセルに中圧を導入します。 (M20*1.5) などのインターフェイス仕様はパイプラインと一致する必要があります。

材料の選択と適用シナリオ
ダイヤフラム圧力計の材質は、その腐食性、寿命、使用環境に直接影響します。選択するときは、測定媒体の特性を考慮する必要があります。

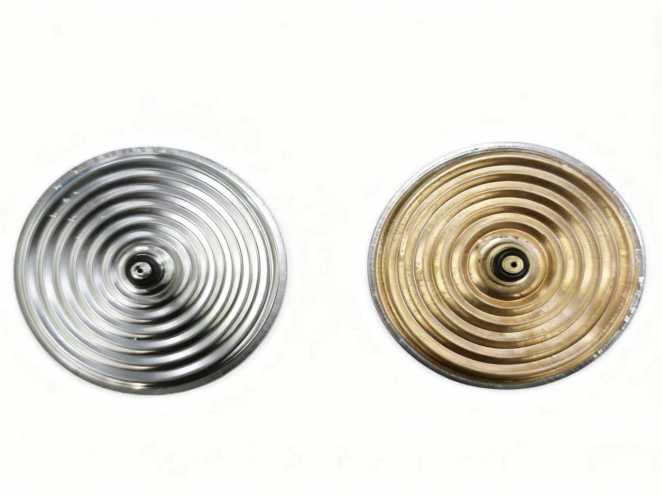

1. 膜ボックスの材質:
銅合金：低コストで弾力性に優れ、非腐食性ガス（空気、窒素など）や中性液体の測定に適しています。
ステンレス鋼：強い耐食性を示し、微量腐食性物質を含む媒体（微酸性ガス、湿潤環境での蒸気など）の測定に使用できます。化学工業や沿岸地域などでの耐久性が高くなります。
2.シェル材質:
普通炭素鋼：塗装で表面処理されており、低コストで、乾燥した非腐食性の屋内環境に適しています。
ステンレス鋼: より高い保護レベルで、湿気、ほこり、軽度の腐食性ガスに耐性があり、屋外または過酷な環境に適しています。
3. シール材:
ジョイントとハウジングの間のシールには、通常、ニトリルゴムやシリコーンゴムが使用されます。ニトリルゴムは耐油性に優れ、シリコーンゴムは高温に対する耐性が優れています。材料の選択は、媒体の温度と特性に基づいて行うことができます。

カプセル圧力計は主に「低圧分野」で使用されますが、ガス保安、環境監視、食品加工などの産業においても欠かせないものとなっています。その価値を適切な位置で最大限に活かすためには、モデルの意味を理解し、構造原理を理解し、適切な材料を選択する必要があります。次回ご購入の際は、このガイドを参照して適切なモデルを簡単に見つけることができます!
