流れと圧力の「共存関係」 工業計測における重要な組み合わせ

流量計と圧力計は、主に流体力学の原理と実際の応用シナリオを通じて、産業用測定および制御システムにおいて密接に関連しています。それらの間の主なつながりと連携効果は次のとおりです。

測定原理の相関関係
・ベルヌーイ方程式：多くの流量計（オリフィスプレート、ベンチュリ管、差圧流量計など）は、流体の圧力差を測定することで間接的に流量を計算します。 圧力計 このようなシナリオでは、重要な圧力差または静圧データが提供されます。
・流体特性依存性：流量と圧力の関係は流体の密度や粘度などの影響を受けます。流量測定を補正するには、圧力データを組み合わせる必要があります (たとえば、ガス流量は圧力変化によって大きく影響されます)。

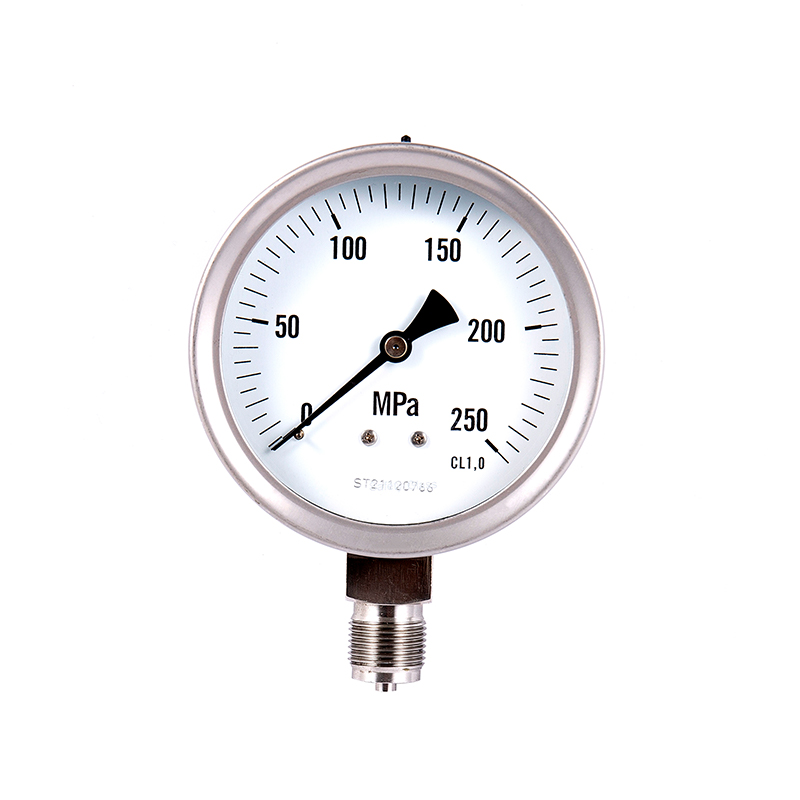

圧力計

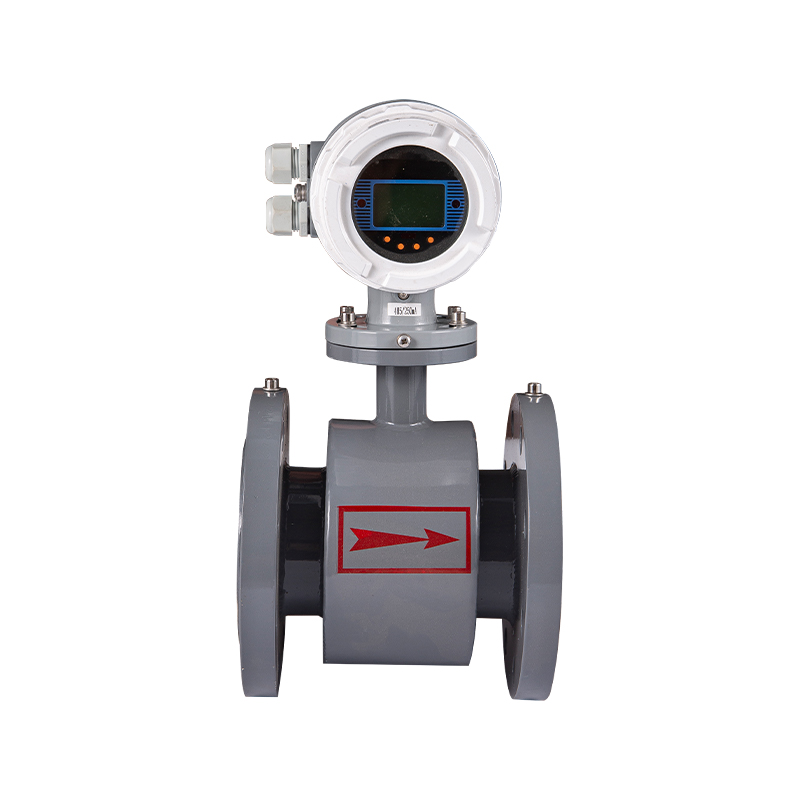

流量計

システムの監視と制御
· プロセスの安定性: 圧力計はパイプライン内の圧力変動を監視します。圧力に異常（詰まりや漏れなど）があると、流量計の指示値が狂ったり、狂ったりすることがあります。
· 閉ループ制御: ポンプまたはバルブ制御システムでは、流量計と圧力計からの信号が一緒にコントローラーにフィードバックされ、安定した流量と圧力を維持するように機器を調整できます (PID 制御ループなど)。

校正と補正
・圧力補正：ガス流量計（タービン式、サーマル式など）では、圧力変動による誤差を避けるため、体積流量を標準状態（Nm3/h）に換算するための圧力データが必要です。
·故障診断: 圧力の急激な低下は、パイプラインの漏れを示している可能性があります。この時点で、流量計の読み取り値が異常に高くなります。圧力計のデータを組み合わせて問題を調査する必要があります。

典型的なアプリケーションシナリオ
・差圧流量計：高圧（P1）圧力計と低圧（P2）圧力計の圧力測定値に基づいて流量を直接計算します。
·ポンプ/コンプレッサーシステム:出口圧力計は流量計と連動しており、装置が安全な圧力範囲内で動作し、予想される流量を供給していることを確認します。
·パイプラインネットワークのバランス: 給水/ガス供給ネットワークでは、効率を最適化するために圧力分布と流量分布を同時に監視する必要があります。

選択とインストール
· 位置調整: 圧力計は通常、基準圧力を提供したり、流れパターンの安定性を確認したりするために (渦の干渉を避けるためなど)、流量計の上流と下流に設置されます。
・レンジマッチング：高圧システムの場合は耐圧ゲージの選定が必要です。同時に、流量計の範囲は圧力変動時の流量範囲をカバーする必要があります。

概要: 流量計と圧力計は本質的に補完的な関係にあります。流量計は「流量」に焦点を当て、圧力計は「押す力」に焦点を当てます。これらを組み合わせて使用​​すると、特に動的な動作条件や高精度のシナリオ (化学産業やエネルギー産業など) において、システムの信頼性が向上します。実際のアプリケーションでは、両方からのデータが SCADA または DCS システムに統合されることが多く、包括的な分析と制御が可能になります。

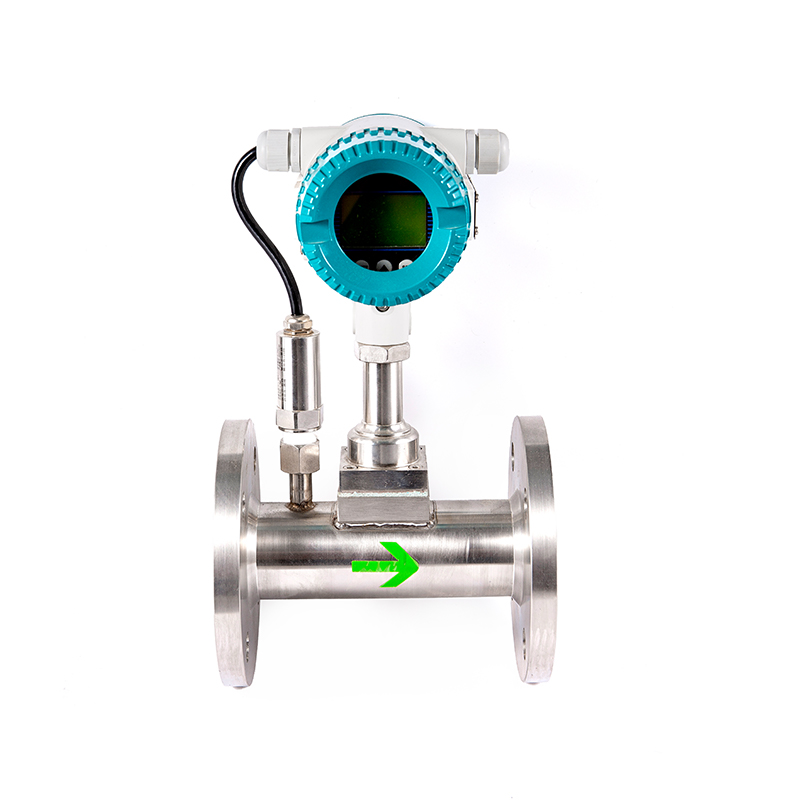

渦流量計
