圧力計を正確に校正して精度を確保するにはどうすればよいですか?

以下は、圧力計を正確に校正して精度を確保するための一般的な手順です。

準備作業
·標準機器の選択: 校正する圧力計の範囲や精度の要求に応じて、校正する圧力計より1グレード以上高い精度の標準圧力計または圧力校正器を選定してください。
·機器をチェックしてください: 標準器および被測定圧力計の外観に損傷がないこと、接続部の状態が良好であること、指針が自由に回転することを確認してください。
・環境の準備： 校正は、温度や湿度などの環境条件が要件を満たしている部屋で行う必要があります。一般的な温度は20℃±5℃以内、湿度は40%～60%程度にしてください。

校正手順

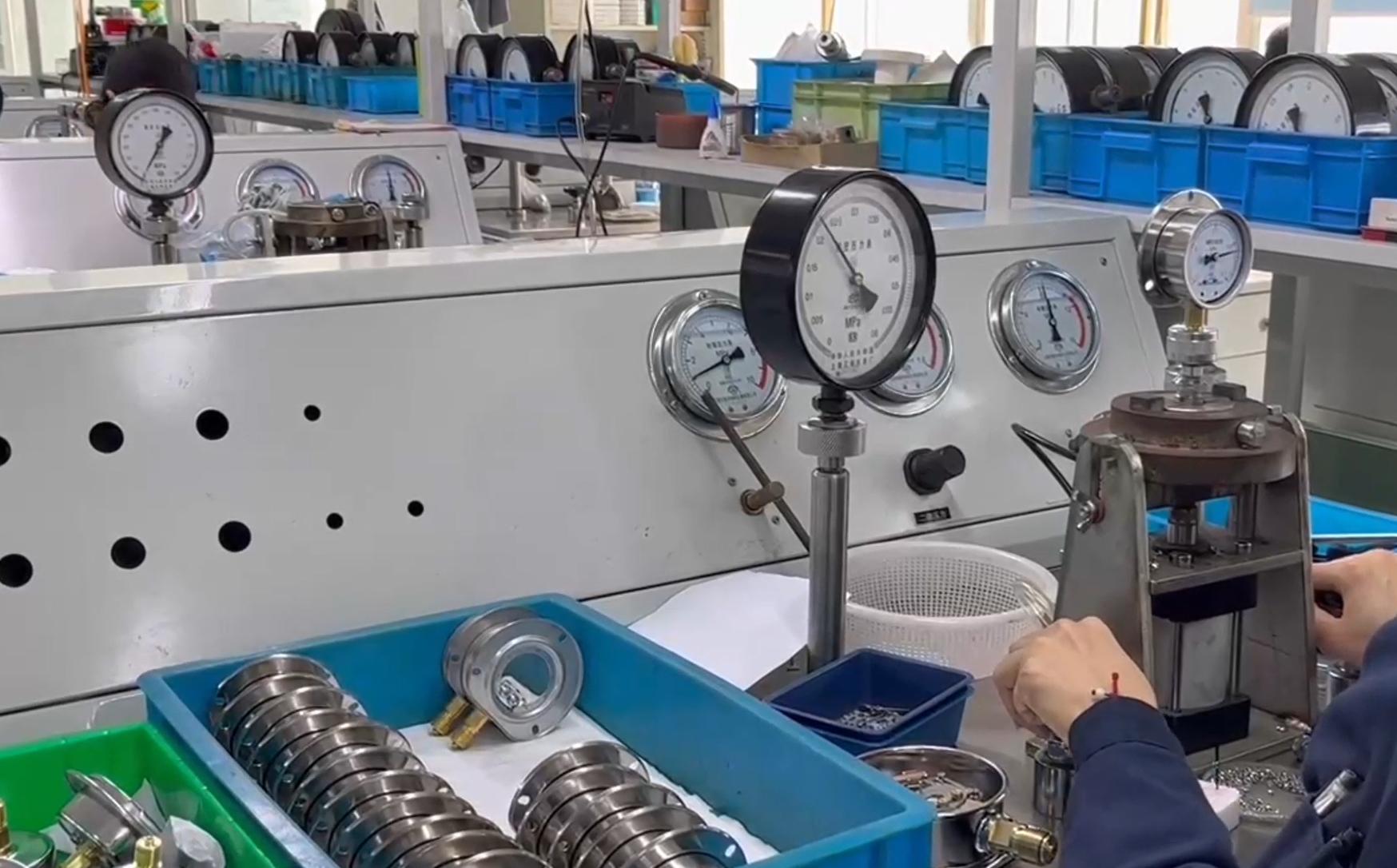

1. 設置接続: を接続します。 圧力計 校正対象の機器と標準機器を圧力導管またはコネクタを適切に介して接続し、しっかりとした漏れのない接続を確保します。
2. 予熱: 圧力計と標準機器の電源を入れ、一定時間 (通常は 15 ～ 30 分間) ウォームアップし、機器が安定した動作状態に達することを確認します。
3. ゼロ点校正: 圧力を加えていない状態で、校正中の圧力計の指針がゼロの位置にあるかどうかを確認してください。ズレがある場合は専用工具を使用してゼロ位置調整ネジを調整し、指針が正確にゼロマークを指すようにしてください。
4. レンジ校正: 校正対象圧力計および標準器に圧力源を用いて徐々に圧力を加えます。圧力計の範囲の 20%、40%、60%、80%、および 100% に対応するいくつかのポイントで校正します。各校正点で圧力が安定したら、標準器の圧力値と校正中の圧力計の指示値を記録します。

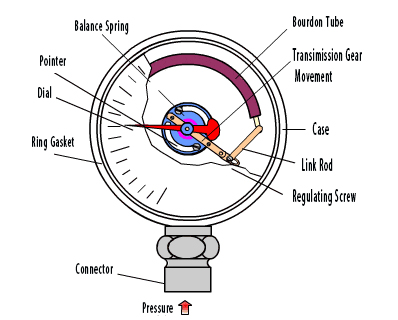

5. 誤差の計算と調整: 各校正点の誤差を計算します。誤差が許容範囲を超える場合は、校正済みの圧力計を調整する必要があります。ブルドン管圧力計の場合、機構の回転比を調整することで微調整が可能です。デジタル圧力計の場合は、対応するパラメータ設定を説明書に従って調整できます。
6. 戻り誤差の校正: レンジ校正終了後、徐々に圧力を下げ、手順4、5を繰り返します。同じ校正点における上昇時と下降時の指示値の差である戻り誤差を確認します。これは圧力計の精度要件を満たす必要があります。
7. 校正記録: 校正ポイント、標準値、校正対象の測定値、誤差など、校正プロセス中に得られたすべてのデータを記録します。これにより、将来の問い合わせやトレーサビリティが容易になります。

校正された処理
· マーキングと証明書: 校正に合格した圧力計には、校正日、有効期間などを示す校正証明書のラベルを貼付する必要があります。同時に、圧力計が指定された条件下で校正され、対応する精度要件を満たしていることを証明する校正証明書を発行する必要があります。
・不適合な処理： 校正に不合格となった圧力計については、製造プロセスやテストプロセスでの不適切な使用を防ぐために、明確にマークを付けて隔離する必要があります。状況に応じて修理や交換など対応させていただきます。

圧力計の校正は、各国の関連規格および規制に従って実行する必要があることに注意してください。校正担当者は必要な資格とスキルを持っている必要があります。さらに、圧力計は定期的に校正して、常に良好な精度と信頼性を維持する必要があります。
