静的圧力を正確に検知すると、ダイアフラム圧力計は労働条件を保護します！

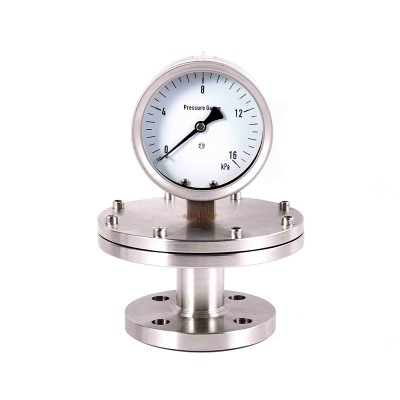

ダイアフラム圧力計は、弾性ダイアフラムの変形の原理に基づいて圧力を測定する機器であり、その中心的な利点は、粘性、粒子、結晶、または腐食性媒体を直接処理する能力にあります。 圧力計 （ダイアフラム圧力計など）中程度の閉塞または腐食によって引き起こされます。以下は、プロトタイプアプリケーションと使用ポイントの2つの側面から説明されています。

プロトタイプアプリケーション

1.化学産業
腐食性培地（酸およびアルカリ溶液、塩素ガス、硫化物など）または粘性材料（樹脂、塗料など）の圧力を測定します。例：反応容器内の圧力のモニタリング、酸およびアルカリパイプラインの圧力の制御、ダイアフラグの材料の材料またはポリテトラフルオエチルンなどの補償剤に抵抗するなど）楽器。

2.食品および製薬業界
乳製品、ワイン産業、ソース、医薬品液などの衛生用途に使用され、粘性または簡単に汚染された培地の圧力を測定します。ダイアフラムは、ステンレス鋼（316L）または食品グレードのポリテトラフルオロエチレンで作られており、角がない滑らかな表面を備えています。培地の残留汚染を回避し、洗浄や消毒（蒸気の滅菌など）に耐えることができます。

3.環境保護と廃水処理
堆積タンクの出口の圧力やスラッジ輸送パイプラインの圧力などの粒子を含む培地の圧力を測定します。ダイアフラムの剛性構造は、粒子侵食に抵抗することができ、（長い狭いチャネルなしで）詰まりを起こしやすく、したがって、「通常の圧力gaugeの閉鎖」を解きます。

4.ライト業界と印刷および染色業界
サイジングエージェント（印刷と染色用）や高温石鹸溶液などのメディアでの圧力監視に使用されます。ダイアフラムは中程度から低い温度（通常-40〜150）に耐えることができ、特別な材料、さらに高い温度で）、粘性媒体の接着に耐性があり、長期の安定した測定を確保します。


操作キー
1.セレクションコア
・中程度の特性：培地の腐食性に基づいて横隔膜の材料を選択します（例：強酸を測定するためのポリテトラフルオロエチレンダイアフラム、弱い腐食性培地のための304ステンレス鋼、および腐食性培地のためのハスロイ合金）;硬い粒子がある場合、厚くて耐摩耗性の横隔膜を選択する必要があります（たとえば、厚さ1.5mm以上のステンレス鋼）。
・圧力範囲：ダイアフラム圧力計の測定範囲は通常0〜6 MPaです（低圧で支配されますが、高圧では硬直を強化するために波形ダイアフラムを使用する必要があり、測定圧力は測定範囲の1/3から2/3の範囲内に収まる必要があります（測定範囲の永続的な拡張を回避します）。
・温度適応：中温が高すぎる場合（150°以上）、横隔膜の弾力性に影響します。したがって、高温（モネル合金など）に耐えることができる材料を選択したり、凝縮リングを取り付けたりする必要があります（横隔膜の接触温度を下げる）。

2.インストールなど
・設置位置：培地がダイアフラム表面に堆積するのを防ぐために、垂直設置（ダイアフラムが下向きに向いている）を好む。水平に設置されている場合は、ダイヤフラムがパイプライン軸に平行であることを確認して、粒子の衝撃を減らします。
・接続方法：フランジまたはねじれた接続（パイプ仕様によって異なります）を使用して、タイトなシール（酸性耐性のためのポリテトラフルオロエチレンガスケットなどのガスケット材料が媒体と互換性があることを確認し、媒体の漏れが腐食しないようにします。
・干渉を避ける：強い振動源（ポンプ体など）または強い磁場から離れてください。必要に応じて、衝撃吸収括弧を取り付けて、横隔膜が疲労したり、揺れを防ぐのを防ぎ、読みに影響を与える可能性があります。

3.手術とメンテナンス
・開始前検査：範囲が測定された圧力（過圧の使用の禁止）と一致し、膜表面に損傷、変形がなく、ポインターがゼロにないことを確認します（圧力が存在しない場合）。
・毎日の読み取り：ポインターが安定した後、値を読み取ります（培地の流れ中に変動があり、ポインターを滑らかにするために減衰装置を使用できます）。粘性培地を測定する場合は、ダイアフラムの表面を定期的に手動でクリーニングする必要があります（たとえば、ブローオフバルブを介して）。
・定期的なメンテナンス：
ダイヤフラムのシーリングパフォーマンスを毎月チェックします（漏れはなく、膨らんでいません）。
キャリブレーションは6か月に1回行われます（標準的な圧力源と比較することにより。偏差が1.6レベルを超える場合、伝送メカニズムを調整する必要があります）。
媒体に腐食性成分が含まれている場合、横隔膜は毎年置き換える必要があります（分解とその後の精度の低下を防ぐため）。

まとめ：
横隔膜圧力計のプロトタイプ設計は、「過酷な媒体の圧力測定」を中心としており、主に化学工学、食品加工、環境保護などの産業に適用されます。それを使用する場合は、材料の互換性、設置保護、および定期的なメンテナンスに特別な注意を払う必要があります。
