ダイヤフラム圧力計とは何ですか?またその仕組みは何ですか?

ダイヤフラム式圧力計は、通常の圧力計とは異なり、圧力を測定するための機器です。一般的な圧力計はブルドン管タイプですが、ダイヤフラムタイプはダイヤフラムを使用して媒体を隔離し、腐食や高粘度の液体が測定に影響を与えるのを防ぎます。

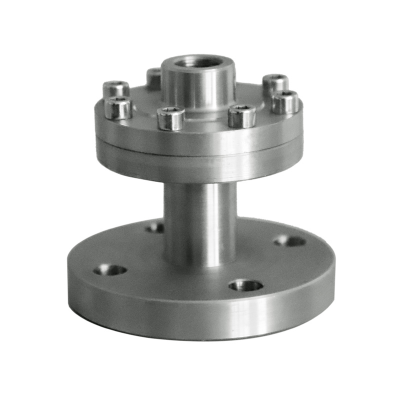

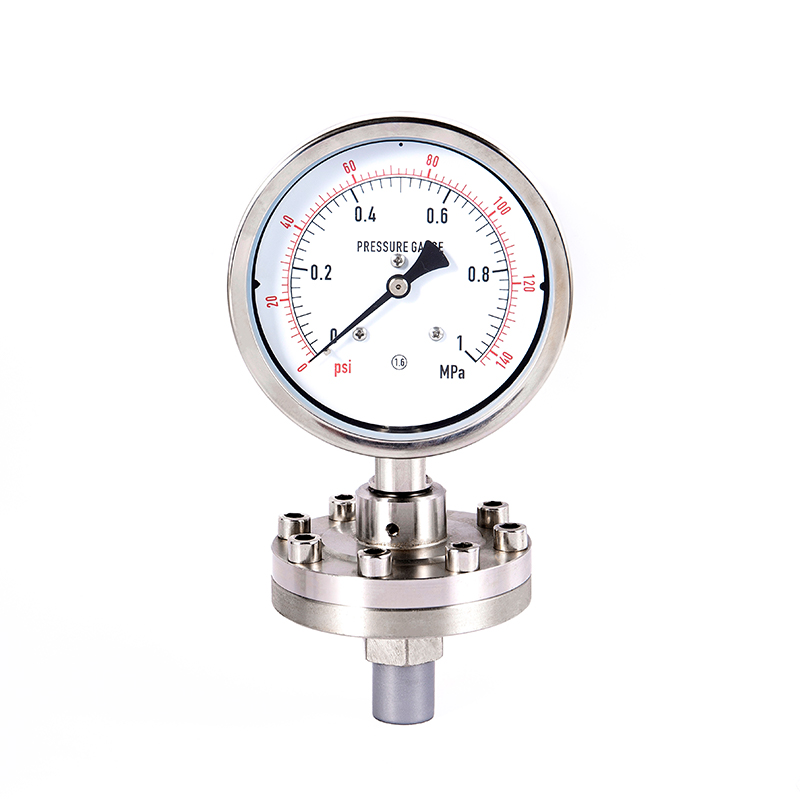

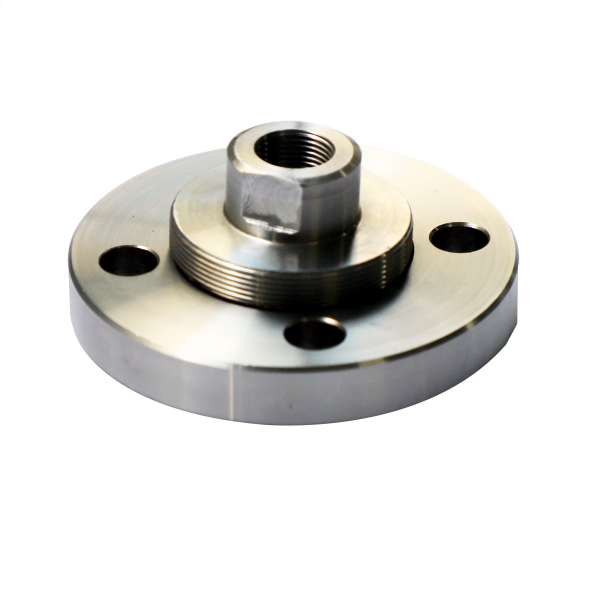

ダイヤフラム圧力計は次のもので構成されています。 ダイヤフラム、接続部品、ダイヤル（内部ブルドン管） 。ダイヤフラムは感応要素として機能します。ダイヤフラムに圧力がかかると変形します。この変形が内部の機械構造に伝わり、指針の動きに変換され、圧力値を表示します。さらに、ダイヤフラム部品には、さまざまな設置要件に対応するためのフランジまたはねじ接続が付いている場合もあります。

動作原理に関しては、いくつかのステップに分けることができます。媒体圧力がダイヤフラムに作用し、ダイヤフラムが弾性変形します。これにより、コネクティング ロッドやスプリング チューブ、その他の伝達機構が駆動され、その変形が指針の回転に変換され、それによって文字盤に圧力の読み取り値が表示されます。被測定媒体が内部機構に直接接触することを避けるため、ダイアフラムの隔離機能を重視する必要があります。腐食性、高粘度、固化しやすい媒体に適しています。

敏感な要素:

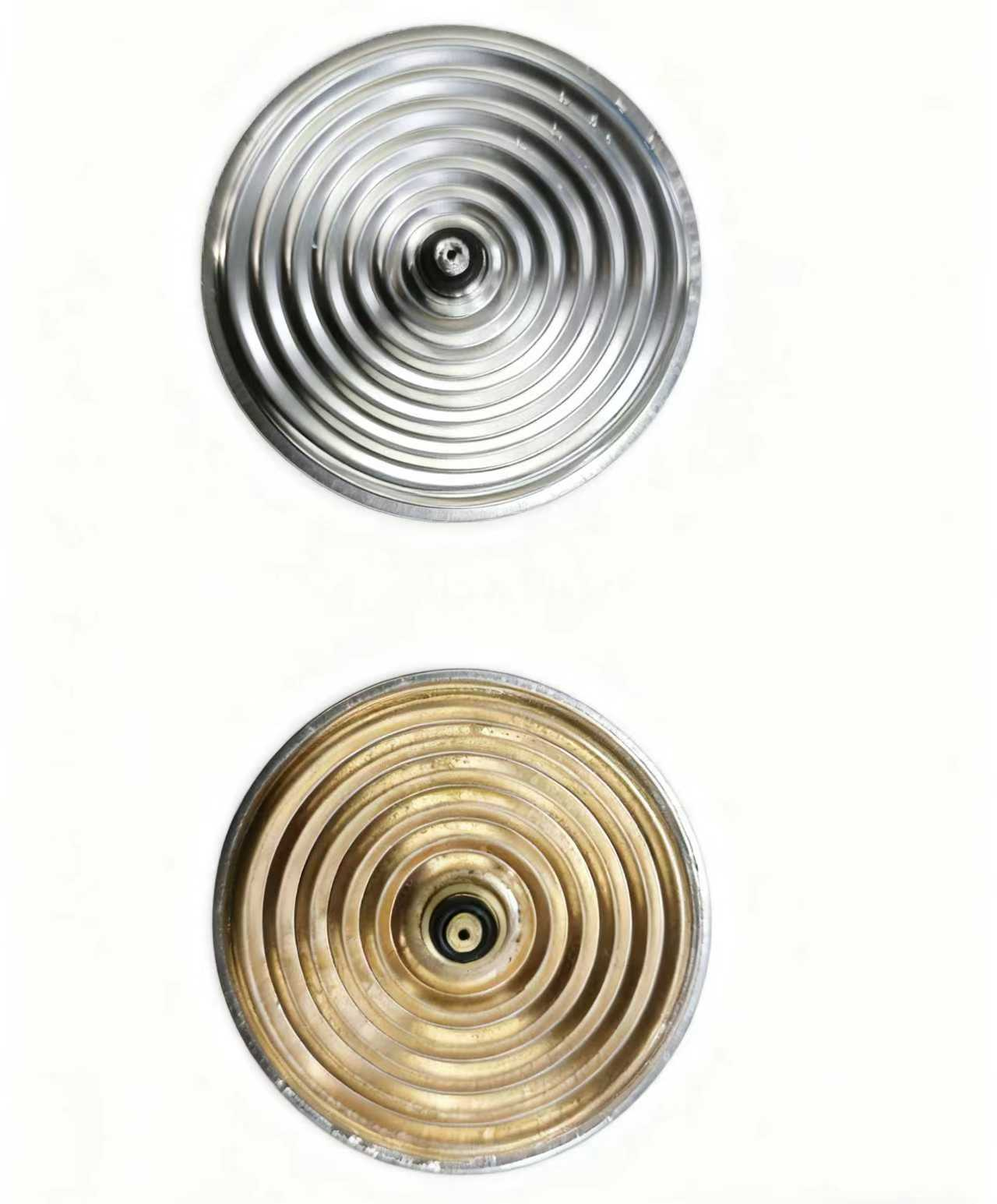

ダイヤフラム板は通常、ステンレス鋼、タンタル、ハステロイ合金などの耐食性金属、またはポリテトラフルオロエチレン（PTFE）コーティングなどの非金属材料で作られています。厚さはわずか0.03～0.1mmで、圧力をかけると弾性変形します。

隔離キャビティ:

ダイアフラムと計器ハウジングは密閉空間を形成しており、その内部には圧力伝達媒体としてシリコーンオイルやフッ素オイルなどの低粘度液体が封入されています。充填液体は、極端な温度環境に適応するために、化学的不活性、低い凝固点、および高い沸点を備えていなければなりません。

伝達機構：

ダイアフラムの変形により、チャンバー内のリンク機構または毛細管システムが駆動され、その変位がギアセットに伝達され、最終的にダイヤルポインターの回転に変換されます。一部のモデルには温度補償装置が装備されており、環境温度差による測定への影響を排除できます。

作業工程：

中圧 → ダイヤフラム変形 → 油圧充填伝導 → 機械伝達増幅 → 指針読み取り

典型的なアプリケーション シナリオ:

・腐食性の強い媒体： 硫酸や液体塩素のパイプラインなど (タンタル材質のダイヤフラム PTFE コーティングを選択する必要があります)。

·高い衛生要件: 食品グレードの乳製品充填ライン (微生物の増殖を防ぐために研磨されたステンレス鋼の隔膜を使用)。

・高粘度流体： 石油アスファルト貯蔵タンク（毛細管伸長式ダイヤフラムシールシステム搭載）。

選択パラメータ：

ダイアフラム圧力計は、その革新的な絶縁設計により、圧力測定の範囲を過酷な腐食性と非常に危険な作業条件にまで拡張します。新しい材料とインテリジェントなセンシング技術の開発により、この「柔軟性を克服して剛直な」機器は、現代の産業の安全で効率的な運営を守り続けます。正しい選択とメンテナンスは、機器の耐用年数を延ばすだけでなく、生産プロセスに信頼できるデータ サポートを提供します。
