爆発防止電気接触圧力計とは何ですか？

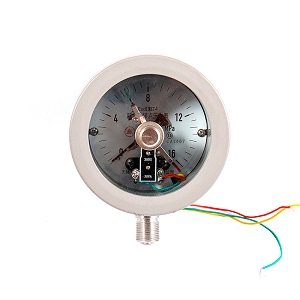

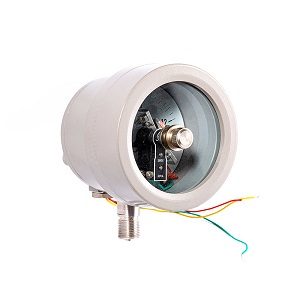

爆発防止電気接触圧力計
爆発的なガスやほこりがある環境（石油、化学物質、石炭採掘産業など）では、圧力監視装置の爆発性パフォーマンスは生産安全に直接影響します。爆発防止電気接触圧力ゲージ、圧力測定と信号制御機能の両方を備えた重要な機器として、特に材料の選択を紹介します。この「爆発的な保護者」は、産業シナリオの正確な選択をするのに役立ちます。

1、モデル解釈：コードからコアパラメーターを理解する
・炎のない電気接触圧力計のモデルには、通常、爆発防止率、構造形態、精度グレード、測定範囲などの重要な情報が含まれます。例として一般的に使用される「YXB-100」を取り出します。

Y：圧力ゲージ

X：電気接触

B：爆発防止タイプ

100：ダイヤル直径

・選択の重要な要因： 爆発的な評価は使用環境と一致する必要があります（たとえば、IIBクラスはプロパン、エチレンなどに適していますが、IICクラスは水素、アセチレンなどのより多くの危険なガスに適しています）、および温度群（T4は、環境の最大表面温度が≤135）を満たす必要があることを示します）。

2、構造分解：3つのコアコンポーネントが爆発の保護と機能を確保する
燃えるような電気接触圧力計の構造は、「炎の爆発防止」と「電気信号制御」という2つのコア設計を中心としています。主に3つの部分に分かれています。

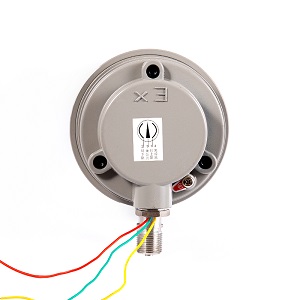

・爆発的なケース： 機器の「安全保護シェル」は、密閉されたデザインを採用しています。障害のためにスパークが内部で生成されたとしても、それらはシェルによってブロックされ、外側の爆発的な混合物に火をつけません。同時に、シェルには、過度の内部圧力によって引き起こされる破裂を防ぐための圧力緩和構造が装備されています。

・測定メカニズム： コアコンポーネントはスプリングチューブ（銅合金やステンレス鋼製スプリングチューブなど）です。測定された培地がスプリングチューブに入ると、スプリングチューブは圧力のために変形し、変形を受けます。この変形は、コネクティングロッドとギア伝送メカニズムを介して送信されてポインターを回転させ、それによって圧力兆候を達成します。

・電気接触装置： 3つの電気接点（通常は導電率と耐摩耗性が高い銀合金接触）で構成され、ポインターには調整できる可動接点が装備されています。圧力がセット値に達すると、移動する接触が接触し、出力スイッチ信号（アラームまたはスタート/ストップ）が自動圧力制御を実現するために生成されます。

3、材料の選択：さまざまなコンポーネントは、さまざまな労働条件に適しています。
この材料は、機器の耐食性、高温抵抗、およびサービス寿命を決定します。測定された培地（腐食性液体、高温ガスなど）および環境条件に基づいて材料を選択する必要があります：

・シェル素材：
鋳鉄：低コスト、非腐食性および乾燥した一般的な爆発防止環境に適しています。
ステンレス鋼（304/316）：化学工学や海洋用途などの強い腐食性のある環境に適した酸やアルカリに耐性があります。

・測定要素の材料（スプリングチューブ）：
銅合金（ティンブロンズなど）：非腐食性ガスと液体（空気や水など）の測定に適し、温度制限は100以下です。

ステンレス鋼（304/316L）：優れた腐食抵抗と耐熱性を示し、腐食性培地（塩酸、硫酸など）または高温培地（温度≤200℃）の測定に適しています。

・電気空間的接触材料：
銀合金（シルバーカドミウム合金、シルバーニッケル合金など）;優れた導電率、コンタクト摩耗の低い摩耗、寿命が長く、頻繁な信号オンオフ操作が可能です。

・シーリング材料：
ニトリルゴム：オイルベースの媒体に適したオイルおよび一般的な溶媒に耐性があります。
フッ素ゴム：強い腐食や高温（200℃以下）に耐性があり、強力な腐食性物質または高温条件を含む用途に適しています。

まとめ：
爆発防止電気接触の選択 圧力計 「特定の状況に合わせて調整」が必要です。まず、環境に基づいて爆発防止レベルと温度グループを決定します。次に、測定された培地に従って、測定要素とハウジングの材料を選択します。最後に、モデルパラメーターを介して測定要素とハウジングの材料をロックします。最後に、モデルパラメーターを使用して正確な仕様を決定します。危険な産業環境で安全で安定した圧力監視と制御を実現するには、そのモデル、構造、および材料のコアロジックを習得することが不可欠です。

特定の作業条件に基づいて選択に関する具体的な質問がある場合は、バックエンドにメッセージを残してください。ターゲットを絞った提案を提供します！
