媒体から動作条件まで：一般的な落とし穴を避けるために、ダイアフラム圧力計を選択するための包括的な分解ガイド

選択したプロセスは、媒体の特性、測定条件、設置要件、および精度が要求される必要があります。機器がサイトに適しており、測定精度を保証できるように、ダイアフラム材料、構造形態、範囲などのパラメーターを包括的に一致させる必要があります。

I.測定された培地の特性を断続的に定義します
・腐食抵抗：酸性とアルカリ度、および媒体の酸化および還元特性に基づいて膜材料を選択します。
通常の弱酸/アルカリ：304/316ステンレス鋼ダイアフラム
高度に腐食性（濃縮硫酸、アクアレジアなど）：ハステロイ（C-276）、モネル合金またはポリテトラフルオロエチレン（PTFE）横隔膜
食品/医薬品産業：316Lステンレス鋼の衛生ダイアフラム（シリコンゴムなど）のFDA基準に準拠する必要があります。
・粘度/粒子含有量：高粘度または粒子含有培地（泥、塗料など）の場合、膜の摩耗を防ぐために詰まりに耐性のある平らまたは凸膜構造を選択します。
・毒性/火災の危険：毒性または可燃性/爆発性メディアの場合、漏れを防ぐために優れたシーリング性能を備えたシーリングフランジ接続ダイアフラムが必要です。

ii。測定条件とパラメーターを決定します
・圧力範囲：
標準測定範囲は、上限の1.3〜1.5倍に設定されます（たとえば、最大圧力が1 MPaの場合、1.6 MPaの範囲を選択します）。
脈動圧力シナリオ（ポンプアウトレットなど）の場合、疲労のために横隔膜が損傷するのを防ぐために、少なくとも2倍のピーク圧の範囲を選択する必要があります。
・温度範囲
中温度が高すぎる場合（例：> 200）、高温耐性ダイアフラム材料（Hastelloy Alloyなど）を選択するか、コンデンサーチューブを取り付けなければなりません。
非常に低い温度環境（-40以下など）では、横隔膜材料（フッ素ゴムなど）の低温耐性を確認する必要があります。
・環境条件：頻繁な振動（コンプレッサーなど）を備えたシナリオの場合、ポインターが揺れたり測定値に影響を与えるのを防ぐために、減衰構造を持つダイアフラムメーターを選択する必要があります。

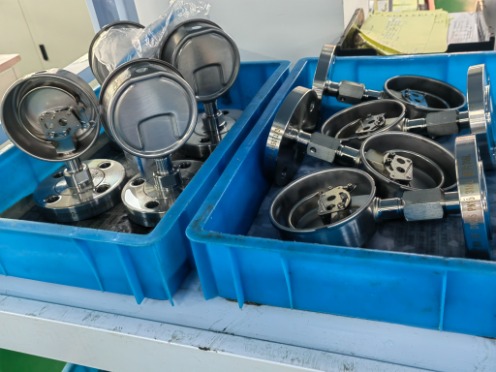

iii。構造形式と設置互換性

IV。 一致するインストールとインターフェイスの要件
・インターフェイス仕様：一般的なインターフェイスには、M20*1.5、G1/2、NPT1/4などが含まれます。これらは、パイプラインまたは機器のインターフェイスと一致する必要があります。
・インストール方法：垂直インストール（ダイヤルが上向き）または水平インストール。フランジタイプの場合、ネジ付きボルト穴の間隔がパイプライン標準（DN50、PN16など）に準拠することを確認する必要があります。

V. 精度と保護レベル
・精度グレード：一般的に使用される精度レベルは、1.0グレードと1.6グレードです（エラー±1％から±1.6％）。正確な測定（実験室など）の場合、0.5グレードを選択できます。
・保護レベル：屋外または湿度の高い環境の場合、水が内部コンポーネントに入ることと影響を防ぐために、IP65以上のレベルを選択します。

選択の考慮事項
媒体と横隔膜材料との互換性
・たとえば、ポリテトラフルオロエチレン（PTFE）膜は強酸や強い塩基に耐性がありますが、高温溶融金属には適していません。 Hastelloy C-276は、フッ素イオンを含む培地に適していますが、比較的高価です。

温度補償要件
・培地の温度が周囲温度（たとえば、> 50）と大幅に異なる場合、ダイアフラムの弾力性に対する温度の影響を考慮する必要があります。そのような場合、温度補償を伴うダイアフラムゲージを選択できます。

お金の価値のコストとバランス
・ダイアフラムシール用の特別な材料（チタン合金など）には高コストがあります。廃棄物につながる可能性のある過剰なサイジングを避けるために、特定の労働条件と要件に基づいてそれらを選択する必要があります。


選択ケースのリファレンス
シーン
・化学企業は、30％の濃度塩酸パイプラインの圧力を測定する必要があります（温度は80℃、圧力は0〜0.8 MPa）です。

選択の提案
ダイアフラム材料：Hastelloy C-276（塩酸酸耐性耐性）。
構造形式：フランジタイプ（DN25、PN10） - 漏れを防ぎます。
範囲：1.0 MPa（0.8 MPa * 1.25回）。
精度：1.6グレード、保護レベル：IP65。

まとめ：

横隔膜の選択 圧力計 「中程度の動作条件 - インストール」の原則に基づいている必要があります。材料、構造、測定範囲の正確な一致を通じて、測定の信頼性と経済のバランスを達成できます。特に化学工学、食品加工、石油などの業界では、生産の安全性とデータの正確性を確保するために正しい選択が重要です。
